Samsung Galaxy Note10 Hauptplatine tauschen

Bereite einen iOpener vor und lege ihn eine Minute lang auf die linke Kante der Rückseite.

Befestige einen Saugheber so nah wie möglich an der erhitzten Kante der Rückseite.

Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen der Rückseite und dem Rahmen entsteht.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum an der linken Kante entlang zur unteren linken Ecke hin und trenne dabei den Kleber auf.

Lasse das Plektrum in der unteren linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Setze ein zweites Plektrum ein und schiebe es an der linken Seite entlang zur oberen linken Ecke hin, um den Kleber an der linken Seite ganz aufzutrennen.

Lasse das Plektrum in der oberen linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Erwärme einen iOpener und lege ihn eine Minute lang auf die Oberkante des Smartphones.

Setze ein drittes Plektrum in den Spalt an der Oberkante des Smartphones ein.

Schiebe das Plektrum zur oberen rechten Ecke hin, um den Kleber aufzutrennen.

Lasse das Plektrum in der oberen rechten Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Erwärme einen iOpener und lege ihn eine Minute lang auf die rechte Kante des Smartphones.

Setze ein viertes und letztes Plektrum in den Spalt an der rechten Kante des Smartphones ein und schiebe es zum Auftrennen des Klebers zur rechten unteren Ecke hin.

Schiebe das Plektrum um alle Ränder herum vor und zurück, um eventuelle Klebestellen ganz aufzutrennen, wenn es schwer geht, dann erwärme die Stellen nochmals.

Hebe die Rückseite hoch und entferne sie.

Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen die Drahtlosladespule befestigt ist.

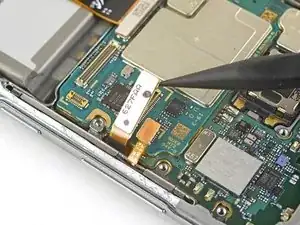

Hebe die Metallabschirmung des Akkusteckers mit einer Pinzette hoch und klappe sie nach hinten.

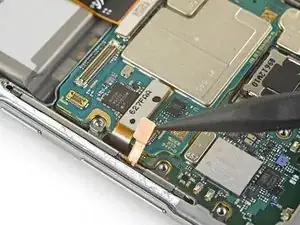

Halte die Metallabschirmung so hoch, dass sie dir nicht im Weg ist. Heble dann den Akkustecker mit dem spitzen Ende eines Spudgers nach oben und trenne ihn ab.

Löse den Stecker der Drahtlosladespule mit dem spitzen Ende des Spudgers von der Hauptplatine ab.

Kippe die Metallabdeckung hoch, so das du sie mit den Fingern greifen kannst.

Ziehe die Drahtlosladespule nach oben ab und löse sie vom Gerät.

Entferne die Drahtlosladespule.

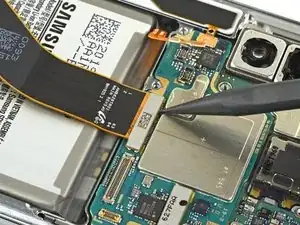

Löse das Hauptverbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

Löse das sekundäre Verbindungskabel von der Hauptplatine ab.

Löse das Hauptverbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

Löse das sekundäre Verbindungskabel von der Tochterplatine ab.

Entferne die beiden Verbindungskabel.

Setze ein SIM-Karten-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub an der Oberkante des Smartphones.

Drücke fest darauf, um den Einschub herauszuholen.

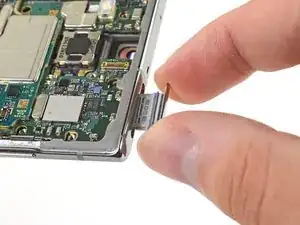

Entferne den SIM-Einschub.

Trenne das Displaykabel mit der Spudgerspitze von der Hauptplatine ab.

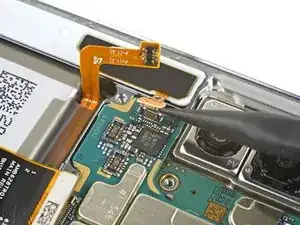

Trenne den Stecker der Seitentasten mit der Spudgerspitze von der Hauptplatine ab.

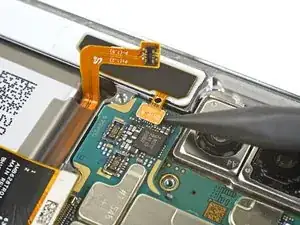

Trenne den Stecker des Touch-Layers von der Hauptplatine ab.

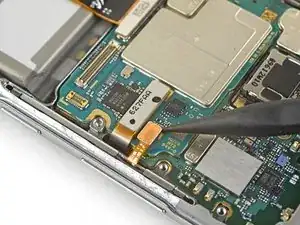

Trenne den Stecker an der Ladespule für den S-Pen mit der Spudgerspitze von der Hauptplatine ab.

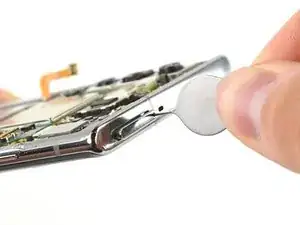

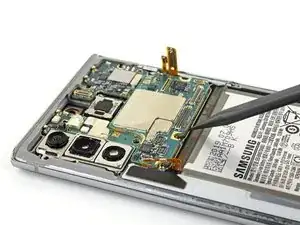

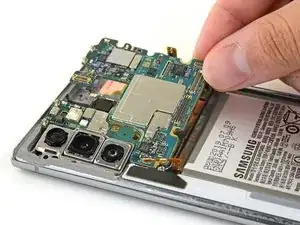

Heble die Hauptplatine soweit mit der Spudgerspitze hoch, dass du sie mit den Fingern greifen kannst.

Entferne die Hauptplatine.
