Samsung Galaxy Note20 Akku tauschen

Geschrieben von: Kyle Smith

Kommentare: 0

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

2 - 3 Stunden

Einleitung

Diese Anleitung zeigt, wie der Lautsprecher im Samsung Galaxy Note 20 ausgetauscht werden kann.

Entlade den Akku aus Sicherheitsgründen auf unter 25%, bevor du mit der Reparatur anfängst. Das reduziert das Risiko, dass sich der Akku entzündet oder explodiert, falls er versehentlich während der Reparatur beschädigt wird. Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Werkzeuge

Ersatzteile

Galaxy Note20/20 5G Battery

Schritt 1

Schalte das Gerät aus, bevor du mit der Demontage beginnst.
Lege einen erwärmten iOpener eine Minute lang auf die linke Seite der Rückabdeckung.
Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen, überhitze aber das Gerät nicht. Das Display, der interne Akku und die Rückabdeckung aus Kunststoff sind hitzeempfindlich.

Schritt 2

Bringe einen Saugheber auf den erwärmten Rand der Rückseite so nahe wie möglich an der Kante an.
Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt zwischen der Rückabdeckung und dem Rahmen entstanden ist.
Je nach Alter des Smartphones kann das ziemlich schwer gehen. Erwärme den Rand in diesem Fall nochmals und probiere es erneut.
Setze ein Plektrum in den Spalt ein.
Setze das Plektrum nicht tiefer als 5 mm ein, du riskierst es sonst, innere Bauteile zu beschädigen.

Schritt 3

Setze das Plektrum beim Auftrennen des Klebers rund um den Rand des Smartphones nicht tiefer als 5 mm ein, damit keine inneren Bauteile kaputt gehen.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang zur unteren linken Ecke hin.
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Wiederhole das Verfahren, also das Erwärmen und Auftrennen des Klebers, an den restlichen drei Seiten der Rückabdeckung.
Setze jeweils ein neues Plektrum in den Spalt ein, der durch das Plektrum entstanden ist, welches in der Ecke stecken bleibt.
Lasse im Verlauf der Arbeit ein Plektrum in jeder Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
Wenn die Rückabdeckung immer noch am Rahmen festklebt, nachdem du alle vier Seiten aufgeschnitten hast, versuche nochmals mit dem Plektrum den Kleber aufzutrennen.

Schritt 5

Hebe die Rückabdeckung gerade nach oben und entferne sie.

Schritt 6

Entferne die sechs 4,0 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.
Wenn diese Schrauben zum ersten Mal herausgedreht werden, kann das schwierig sein, da sie mit Gewindesicherung versehen sind.
Halte während der Reparatur jede einzelne Schraube gut geordnet und sorge dafür, dass sie wieder an ihren Ursprungsort zurück kommen.

Schritt 7

Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch und klappe sie zurück.
Sei vorsichtig, wenn du an der Abschirmung arbeitest. Die Kanten sind dünn und scharf.

Schritt 8

Halte die Abschirmung der Hauptplatine mit einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker des Akkus mit der Spudgerspitze hoch.
Achte darauf, dass du nur an der Kante des Steckers hebelst, damit der Anschluss und umliegende Bauteile nicht beschädigt werden.
Um Druckstecker, wie diesen hier, wieder anzuschließen, musst du ihn sorgfältig ausrichten und dann auf einer Seite herunterdrücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte, wenn der Stecker schief sitzt könnten die Kontaktstifte verbogen und irreparabel beschädigt werden.

Schritt 9

Halte die Abschirmung der Hauptplatine mit einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der drahtlose Ladespule mit der Spudgerspitze hoch.

Schritt 10

Greife die Abschirmung der Hauptplatine mit den Fingern.
Ziehe die drahtlose Ladespule nach oben vom Gerät ab.
Die drahtlose Ladespule ist leicht mit dem Gerät verklebt.
Entferne die drahtlose Ladespule.

Schritt 11

Entferne die fünf 4,0 mm Kreuzschlitzschrauben, mit denen der Lautsprecher am Rahmen befestigt ist.

Schritt 12

Setze die Spudgerspitze unter den Lautsprecher in der Nähe des oberen linken Schraubenlochs ein.
Heble den Lautsprecher mit dem Spudger nach oben und löse ihn vom Rahmen ab.
Hebe den Lautsprecher mit einer Pinzette hoch und entferne ihn.
Achte darauf, dass du den Akku nicht anstichst oder verbiegst. Ein derart beschädigter Akku kann gefährliche Chemikalien verlieren oder in Brand geraten.

Schritt 13

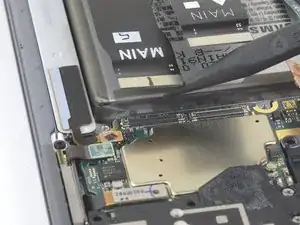

Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

Schritt 14

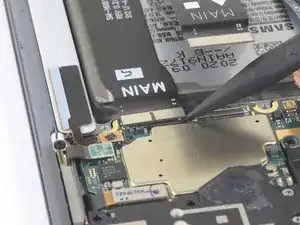

Trenne das kleinere Verbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

Schritt 15

Trenne das kleinere Verbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

Schritt 16

Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

Schritt 17

Trenne das Displaykabel mit der Spudgerspitze von der Hauptplatine ab.

Schritt 18

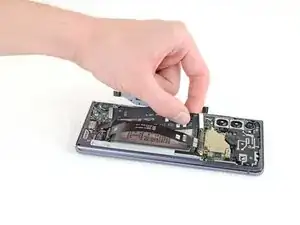

Klappe das kleinere Verbindungskabel vom Akku weg.
Dieses Verbindungskabel ist immer noch durch ein Flachbandkabel am Gerät angeschlossen. Du brauchst das Kabel nur soweit zu bewegen, bis du an den Akku gelangen kannst.
Verbiege die Kabel nicht mehr als nötig. Sie können durch zu starkes Biegen beschädigt werden.

Schritt 19

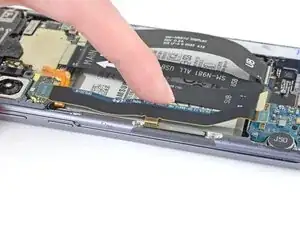

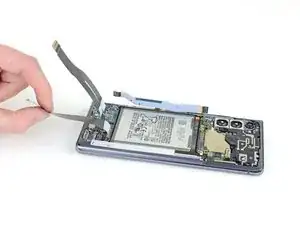

Biege das Hauptverbindungskabel zurück, so dass du an den Akku gelangen kannst.

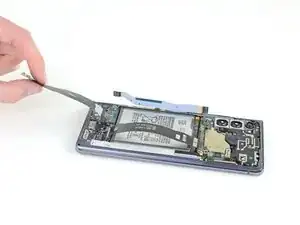

Biege das Displaykabel zurück, so dass es nicht mehr im Weg ist.

Schritt 20

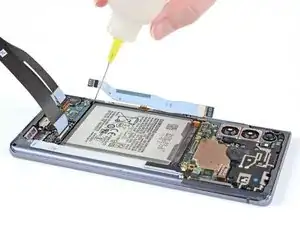

Tröpfle etwas hochkonzentrierten (mindestens 90%igen) Isopropylalkohol in die Öffnungen in jeder Ecke des Akkus.
Lasse den Alkohol zwei Minuten lang einwirken, um den Kleber unter dem Akku aufzuweichen.

Schritt 21

Bringe einen Saugheber in der Mitte des Akkus an.

Schritt 22

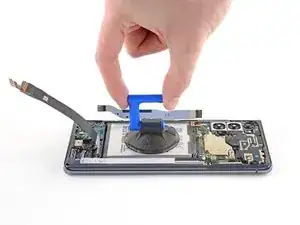

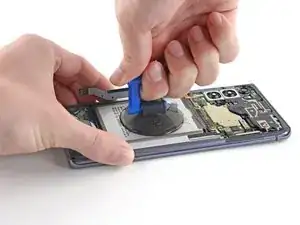

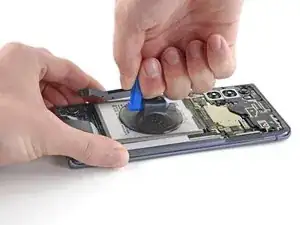

Ziehe den Saugheber fest und gleichmäßig nach oben, so dass ein Spalt zwischen der Unterkante des Akkus und dem Rahmen entsteht.
Verforme den Akku nicht, er könnte sonst gefährliche Chemikalien verlieren oder in Brand geraten.
Wenn sich der Akku nicht leicht vom Rahmen lösen lässt, dann tröpfle etwas mehr Isopropylalkohol hinein und lasse ihn zwei Minuten lang einwirken.
Der Kleber unter dem Akku ist sehr kräftig. Möglicherweise musst du das Eintröpfeln von Isopropylalkohol und anschließendes Hochziehen mehrfach wiederholen.

Schritt 23

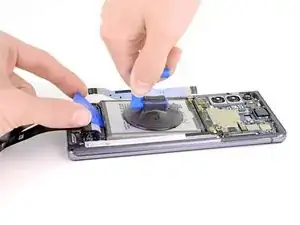

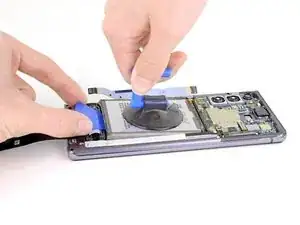

Setze die Spitze eines Plektrums in den Spalt, der zwischen der Unterkante des Akkus und dem Rahmen entstanden ist.
Drücke das Plektrum hinein, um den Kleber aufzuschneiden und den Akku vom Rahmen abzutrennen.
Schiebe das Plektrum nicht tiefer als halb hinein, damit der Fingerabdrucksensor unter dem Akku nicht beschädigt wird.
Heble den Akku nicht mit Gewalt heraus. Wenn nötig, tröpfle noch etwas mehr Alkohol ein, um den Kleber zu schwächen. Verforme den Akku niemals mit dem Werkzeug und stich ihn nicht an.

Schritt 24

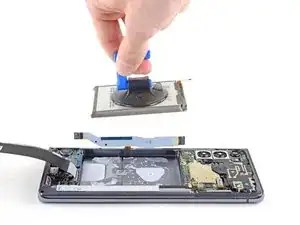

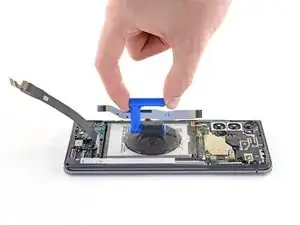

Ziehe den Saugheber zum Entfernen des Akkus nach oben.
Wenn der Alkohol den Kleber genügend geschwächt hat, lässt sich der Akku ziemlich leicht entfernen.
Wenn noch Reste vom Alkohol im Smartphone verblieben sind, dann wische sie sorgfältig weg, oder lasse sie vor dem Einbau des neuen Akkus gut abtrocknen.
Entferne beim Zusammenbau den alten Kleber und befestige den neuen Akku mit elastischen Klebestreifen, doppelseitigem Klebeband, oder vorgestanztn Klebestreifen.
Verwende den alten Akku nicht mehr, dies wäre ein Sicherheitsrisiko.

Abschluss

Damit dein neuer Akku beste Leistungen bringt, solltest du ihn nach der Reparatur neu kalibrieren after completing this guide.

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.
