Samsung Galaxy Note20 Display tauschen

Geschrieben von: Kyle Smith

Kommentare: 1

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

2 - 4 Stunden

Einleitung

Diese Anleitung zeigt, wie das Display im Samsung Galaxy Note 20 ausgetauscht werden kann.

Der Fingerabdrucksensor ist Bestandteil de Displays. Wenn er nicht mehr funktioniert, muss wahrscheinlich das ganze Display ausgetauscht werden.

Bei einigen Bildern ist der Ohrhörer-Lautsprecher und der Lautsprecher ausgebaut. Für diese Reparatur ist es allerdings nicht notwendig.

Das Display ist nicht verstärkt und ziemlich empfindlich. Es besteht die Gefahr, dass es während der Reparatur zerbricht. Wenn du es wieder verwenden willst, dann erwärme es gut und sei beim Hebeln besonders vorsichtig.

Entlade den Akku aus Sicherheitsgründen auf unter 25%, bevor du mit der Reparatur anfängst. Das reduziert das Risiko, dass sich der Akku entzündet oder explodiert, falls er versehentlich während der Reparatur beschädigt wird. Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Werkzeuge

Schritt 1

Schalte das Gerät aus, bevor du mit der Demontage beginnst.
Lege einen erwärmten iOpener eine Minute lang auf die linke Seite der Rückabdeckung.
Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen, überhitze aber das Gerät nicht. Das Display, der interne Akku und die Rückabdeckung aus Kunststoff sind hitzeempfindlich.

Schritt 2

Bringe einen Saugheber auf den erwärmten Rand der Rückseite so nahe wie möglich an der Kante an.
Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt zwischen der Rückabdeckung und dem Rahmen entstanden ist.
Je nach Alter des Smartphones kann das ziemlich schwer gehen. Erwärme den Rand in diesem Fall nochmals und probiere es erneut.
Setze ein Plektrum in den Spalt ein.
Setze das Plektrum nicht tiefer als 5 mm ein, du riskierst es sonst, innere Bauteile zu beschädigen.

Schritt 3

Setze das Plektrum beim Auftrennen des Klebers rund um den Rand des Smartphones nicht tiefer als 5 mm ein, damit keine inneren Bauteile kaputt gehen.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang zur unteren linken Ecke hin.
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Wiederhole das Verfahren, also das Erwärmen und Auftrennen des Klebers, an den restlichen drei Seiten der Rückabdeckung.
Setze jeweils ein neues Plektrum in den Spalt ein, der durch das Plektrum entstanden ist, welches in der Ecke stecken bleibt.
Lasse im Verlauf der Arbeit ein Plektrum in jeder Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
Wenn die Rückabdeckung immer noch am Rahmen festklebt, nachdem du alle vier Seiten aufgeschnitten hast, versuche nochmals mit dem Plektrum den Kleber aufzutrennen.

Schritt 5

Hebe die Rückabdeckung gerade nach oben und entferne sie.

Schritt 6

Entferne die sechs 4,0 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.
Wenn diese Schrauben zum ersten Mal herausgedreht werden, kann das schwierig sein, da sie mit Gewindesicherung versehen sind.
Halte während der Reparatur jede einzelne Schraube gut geordnet und sorge dafür, dass sie wieder an ihren Ursprungsort zurück kommen.

Schritt 7

Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch und klappe sie zurück.
Sei vorsichtig, wenn du an der Abschirmung arbeitest. Die Kanten sind dünn und scharf.

Schritt 8

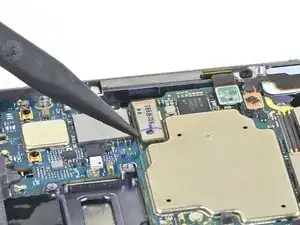

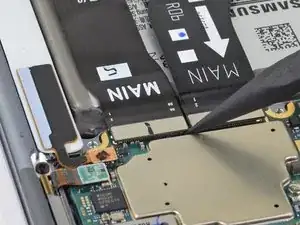

Halte die Abschirmung der Hauptplatine mit einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker des Akkus mit der Spudgerspitze hoch.
Achte darauf, dass du nur an der Kante des Steckers hebelst, damit der Anschluss und umliegende Bauteile nicht beschädigt werden.
Um Druckstecker, wie diesen hier, wieder anzuschließen, musst du ihn sorgfältig ausrichten und dann auf einer Seite herunterdrücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte, wenn der Stecker schief sitzt könnten die Kontaktstifte verbogen und irreparabel beschädigt werden.

Schritt 9

Halte die Abschirmung der Hauptplatine mit einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der drahtlose Ladespule mit der Spudgerspitze hoch.

Schritt 10

Greife die Abschirmung der Hauptplatine mit den Fingern.
Ziehe die drahtlose Ladespule nach oben vom Gerät ab.
Die drahtlose Ladespule ist leicht mit dem Gerät verklebt.
Entferne die drahtlose Ladespule.

Schritt 11

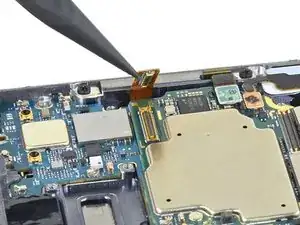

Trenne das Displaykabel mit der Spudgerspitze von der Hauptplatine ab.

Schritt 12

Trenne den Stecker des Touchscreenkabels mit der Spudgerspitze von der Hauptplatine ab.

Schritt 13

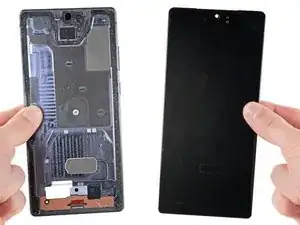

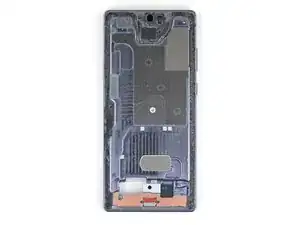

Bei diesem Bild ist das Display bereits entfernt.

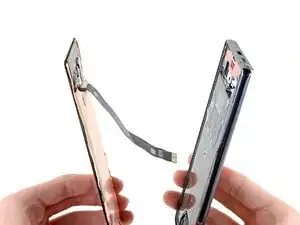

Um das Display auszubauen, musst du den Kleber, mit dem der Displayrand am Rahmen befestigt ist, rundum schwächen und auftrennen.
Es gibt zusätzliche Klebestellen rund um die Frontkamera und den Fingerabdrucksensor.
Das Einschieben von Plektren unter den Kleber kann interne Bauteile beschädigen.

Schritt 14

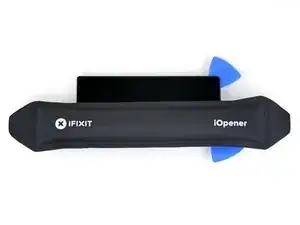

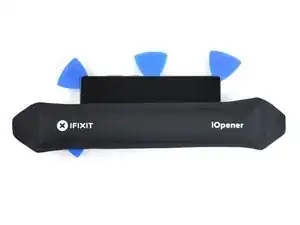

Lege einen erwärmten iOpener zwei Minuten lang auf den oberen Displayrand.
Ein richtig erwärmter iOpener sollte bis zu zehn Minuten lang warm bleiben. Wiederhole das Erwärmen des iOpeners nicht mehr als nötig.
Es geht auch mit einem Haartrockner oder einem Heißluftgebläse. Sei aber vorsichtig und überhitze das Smartphone nicht. Das Display und der interne Akku sind beide sehr hitzeempfindlich.

Schritt 15

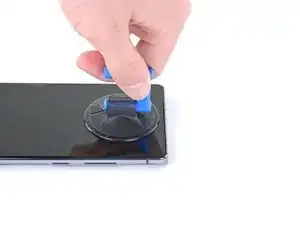

Bringe einen Saugheber so nahe wie möglich an der erwärmten Oberkante des Displays an.
Wenn das Display stark gesplittert ist, haftet der Saugheber vielleicht besser, wenn du die Scheibe mit einer Schicht von durchsichtigem Paketband überklebst. Du kannst anstelle eines Saughebers auch sehr starkes Klebeband verwenden. Wenn alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.
Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt zwischen dem Display und dem Rahmen entsteht.
Je nach Alter deines Smartphones kann das ziemlich schwer gehen. Wenn du es nicht schaffst, einen Spalt für das Plektrum zu öffnen, dann erwärme nochmals und probiere es erneut. Möglicherweise musst du diesen Schritt mehrfach wiederholen.

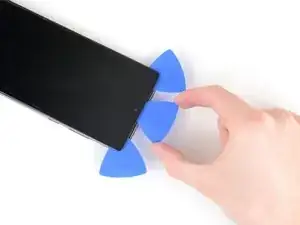

Setze die Spitze eines Plektrums in einem steilen Winkel in den Spalt ein. Drücke das Plektrum so herunter, dass er auf Höhe des Bildschirms liegt.
Achte darauf, dass das Plektrum über die Frontkamera gleitet und nicht gegen sie drückt.
Lasse das Plektrum im Spalt stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 16

Setze ein zweites Plektrum in den Spalt ein.
Schiebe es zur oberen linken Ecke des Displays hin, um den Kleber aufzuschneiden.
Lasse das Plektrum in der oberen linken Ecke stecken, damit der Kleber sich nicht wieder verbinden kann.

Schritt 17

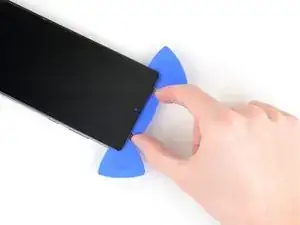

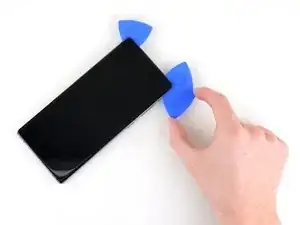

Setze ein drittes Plektrum in den ursprünglichen Spalt ein.
Schiebe es zur oberen rechten Ecke des Displays hin, um den Kleber aufzuschneiden.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit der Kleber sich nicht wieder verbinden kann.

Schritt 18

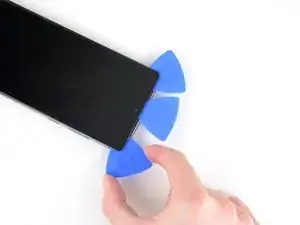

Drücke das mittlere Plektrum weiter in das Smartphone hinein, um den Kleber am Ohrhörer-Lautsprecher und der Frontkamera aufzutrennen.
Schiebe das Plektrum nicht so weit unter das Display hinein, dass du es nicht mehr herausholen kannst.
Entferne das mittlere Plektrum.

Schritt 19

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Displaykante.

Schritt 20

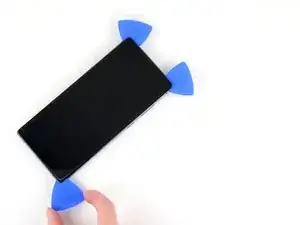

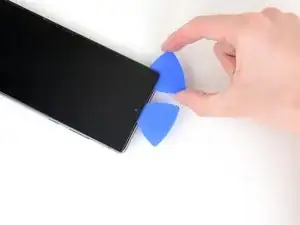

Setze ein weiteres Plektrum in den Spalt in der oberen rechten Displayecke ein.
Schiebe es zur unteren rechten Ecke des Displays hin, um den Kleber aufzuschneiden.
Lasse das Plektrum in der unteren rechten Ecke stecken, damit der Kleber sich nicht wieder verbinden kann.

Schritt 21

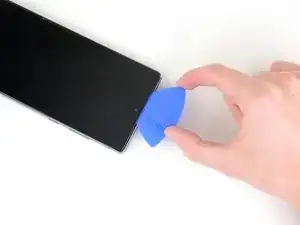

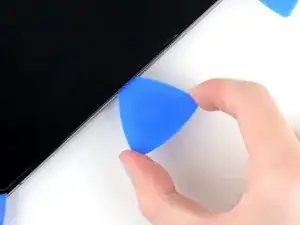

Setze die Spitze eines Plektrums in einem steilen Winkel in der Mitte der rechten Seitenkante ein.
Drücke das Plektrum nach unten, bis es auf gleicher Höhe mit der Scheibe ist.
Lasse das Plektrum in der Mitte der rechten Seitenkante stecken, damit der Kleber sich nicht wieder verbinden kann.

Schritt 22

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Displaykante.

Schritt 23

Setze ein weiteres Plektrum in den Spaltin der oberen linken Displayecke ein.
Schiebe es zur unteren linken Ecke des Displays hin, um den Kleber aufzuschneiden.
Lasse das Plektrum in der unteren linken Ecke stecken, damit der Kleber sich nicht wieder verbinden kann.

Schritt 24

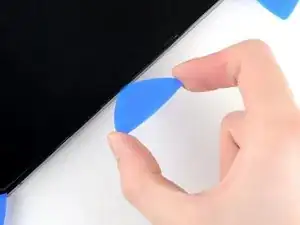

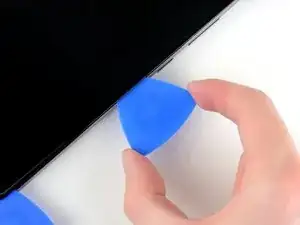

Setze die Spitze eines Plektrums in einem steilen Winkel in der Mitte der linken Seitenkante ein.
Drücke das Plektrum nach unten, bis es auf gleicher Höhe mit der Scheibe ist.
Lasse das Plektrum in der Mitte der linken Seitenkante stecken, damit der Kleber sich nicht wieder verbinden kann.

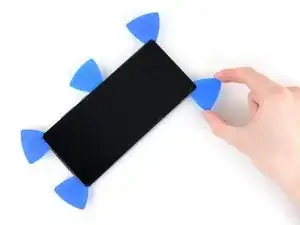

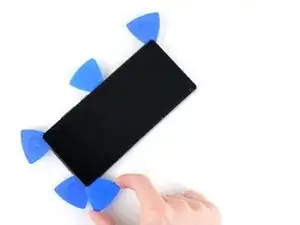

Danach sollte das Display rund um den Rand vom Rahmen abgelöst sein. Wenn noch verklebte Stellen am Displayrand vorhanden sind, dann durchtrenne sie nochmals mit einem Plektrum.

Schritt 25

Tröpfle etwas hochkonzentrierten (mindestens 90%igen) Isopropylalkohol unter die rechte Displaykante, um die Klebestellen nahe beim Fingerabdrucksensor zu schwächen.
Setze die Spitze des Alkoholfläschchens nahe am oberen Rand der inneren Klebezone, damit der Fingerabdrucksensor nicht beschädigt wird.
Wenn nötig kannst du den Alkohol auch ohne das Tropffläschchen einbringen.
Kippe das Smartphone, so dass der Alkohol bis zur inneren Klebezone läuft.
Lasse den Alkohol zwei Minuten lang einwirken, damit der Kleber aufweicht.

Schritt 26

Versuche noch nicht, das Display ganz zu entfernen, es führen immer noch zwei Kabel durch den Rahmen.
Halte die obere Hälfte des Rahmens hoch, so dass das Kabel zum Touchscreen durch den Ausschnitt geführt werden kann.

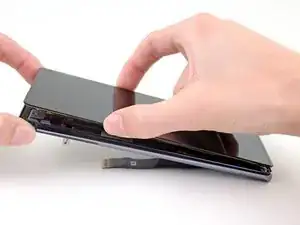

Hebe die obere Hälfte des Displays hoch und führe gleichzeitig das Touchscreenkabel durch den Ausschnitt im Rahmen.
Kippe das Display nicht in einem größeren Winkel als 15° über das Gerät, damit es nicht beschädigt wird.
Wenn sich das Display nicht leicht vom Rahmen löst, dann musst du vielleicht noch mehr Kleber am Rand aufschneiden, oder noch mehr Alkohol in die innere Klebezone laufen lassen.

Schritt 27

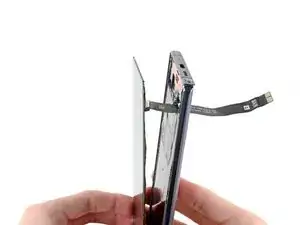

Fädle beim Entfernen des Displays das Displaykabel und das Touchscreenkabel durch ihre Ausschnitte im Rahmen.
Denke beim Zusammenbau daran, dass du das Displaykabel und das Touchscreenkabel wieder durch ihre Ausschnitte im Rahmen hindurchführen musst.
Das Displaykabel ist nahe am Display mit zwei Clips am Metallhalter des Rahmens befestigt. Wenn du das Displaykabel durch den Ausschnitt fädelst, denke daran, dass die Clips so ausgerichtet sein müssen, dass sie über der Kante des Metallhalters hängen.

Schritt 28

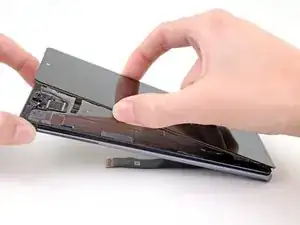

Entferne das Display
Reinige das Gerät von allen Klebstoffresten, bevor du ein neues Display einbaust.
Wenn noch Alkohol im Smartphone verblieben ist, dann wische ihn sorgfältig weg oder lasse ihn aufzeichnen, bevor du neuen Kleber anbringst.
Teste vor dem Zukleben unbedingt, ob alles gut funktioniert.
Wenn du fertige Klebestreifen verwenden willst, dann benutze diese Anleitung, um die Klebestreifen am Ersatzdisplay zu befestigen.
Wenn du vorgestanzte Klebestreifen verwenden willst, dann folge dieser Anleitung.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.'

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.
