Samsung Galaxy Note20 Hauptplatine tauschen

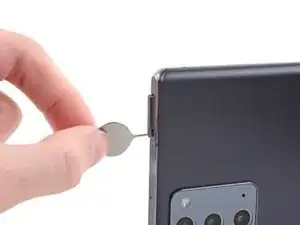

Setze ein SIM-Auswurfswerkzeug, -Bit oder eine aufgebogene Büroklammerin die kleine Öffnung im SIM-Einschub an der Oberkante des Smartphones ein.

Drücke fest auf das Werkzeug, um den SIM-Einschub herausspringen zu lassen.

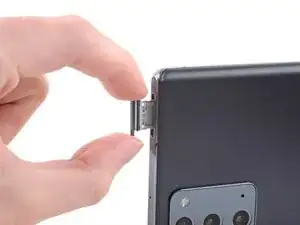

Entferne den SIM-Einschub.

Lege einen erwärmten iOpener eine Minute lang auf die linke Seite der Rückabdeckung.

Bringe einen Saugheber auf den erwärmten Rand der Rückseite so nahe wie möglich an der Kante an.

Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt zwischen der Rückabdeckung und dem Rahmen entstanden ist.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang zur unteren linken Ecke hin.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Wiederhole das Verfahren, also das Erwärmen und Auftrennen des Klebers, an den restlichen drei Seiten der Rückabdeckung.

Lasse im Verlauf der Arbeit ein Plektrum in jeder Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Hebe die Rückabdeckung gerade nach oben und entferne sie.

Entferne die sechs 4,0 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.

Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch und klappe sie zurück.

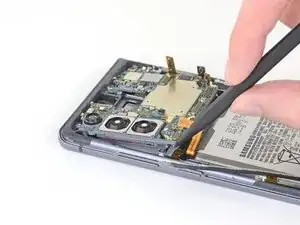

Halte die Abschirmung der Hauptplatine mit einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker des Akkus mit der Spudgerspitze hoch.

Halte die Abschirmung der Hauptplatine mit einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der drahtlose Ladespule mit der Spudgerspitze hoch.

Greife die Abschirmung der Hauptplatine mit den Fingern.

Ziehe die drahtlose Ladespule nach oben vom Gerät ab.

Entferne die drahtlose Ladespule.

Entferne die fünf 4,0 mm Kreuzschlitzschrauben, mit denen der Lautsprecher am Rahmen befestigt ist.

Setze die Spudgerspitze unter den Lautsprecher in der Nähe des oberen linken Schraubenlochs ein.

Heble den Lautsprecher mit dem Spudger nach oben und löse ihn vom Rahmen ab.

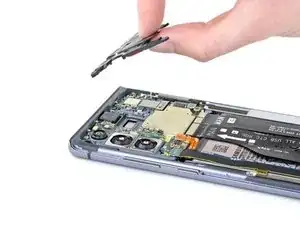

Hebe den Lautsprecher mit einer Pinzette hoch und entferne ihn.

Entferne die fünf 4,0 mm Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher am Rahmen befestigt ist.

Setze das flache Ende des Spudgers unter die Unterkante des Ohrhörer-Lautspreches ein.

Heble den Ohrhörer-Lautsprecher hoch und löse ihn vom Rahmen.

Hebe den Ohrhörer-Lautsprecher nach oben und entferne ihn.

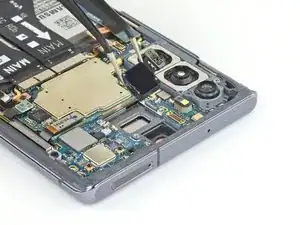

Heble den Druckstecker der Frontkamera mit der Spudgerspitze hoch.

Entferne die Frontkamera mit einer Pinzette.

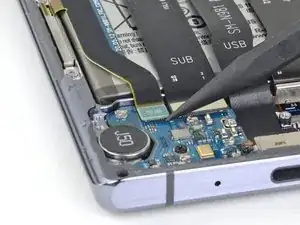

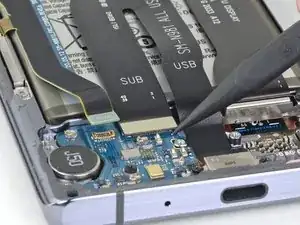

Trenne das kleinere Verbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

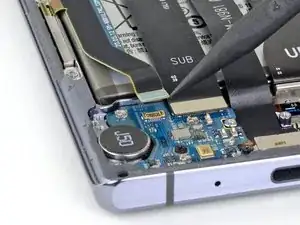

Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

Trenne das Displaykabel mit der Spudgerspitze von der Hauptplatine ab.

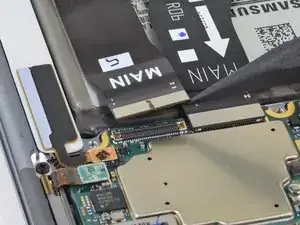

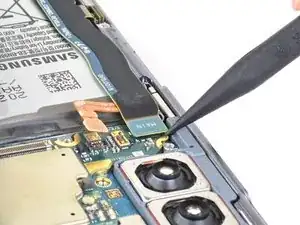

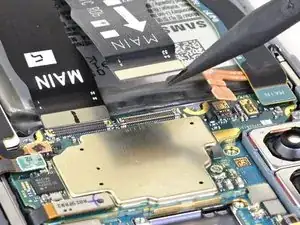

Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

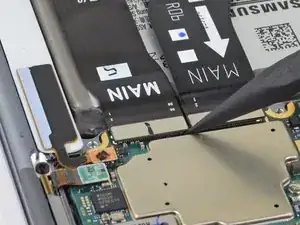

Trenne das kleinere Verbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

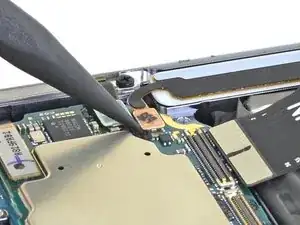

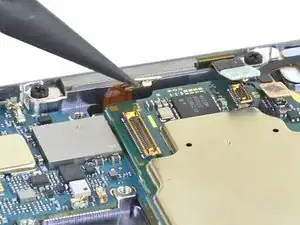

Trenne den Druckstecker zum S-Pen mit der Spudgerspitze von der Hauptplatine ab.

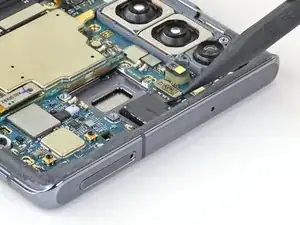

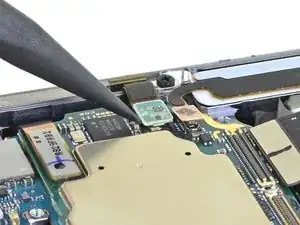

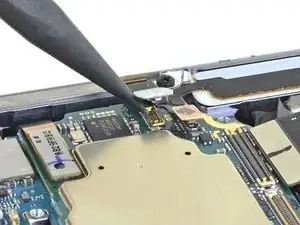

Trenne den grünen Druckstecker mit der Spudgerspitze von der Hauptplatine ab.

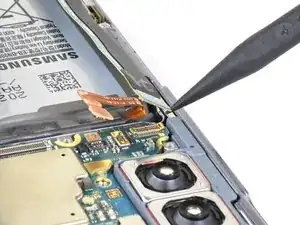

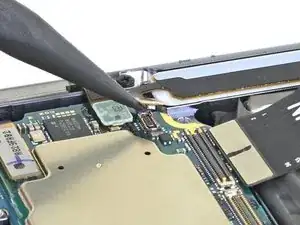

Trenne den Druckstecker zur Touchscreen-Schicht mit der Spudgerspitze von der Hauptplatine ab.

Entferne die 4,0 mm Kreuzschlitzschraube, mit der die Hauptplatine am Rahmen befestigt ist.

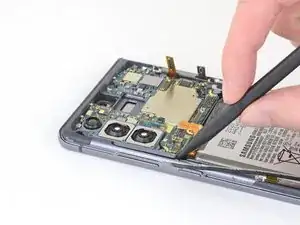

Setze die Spudgerspitze unter die untere linke Ecke der Hauptplatine.

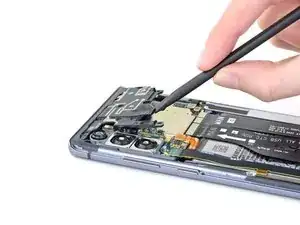

Heble gerade nach oben und löse die Hauptplatine vom Rahmen.

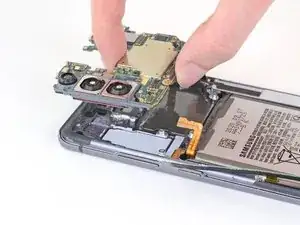

Hebe die Hauptplatine aus dem Gerät heraus.

Drehe die Hauptplatine um, so dass die Druckstecker des Rückkameramoduls oben liegen.

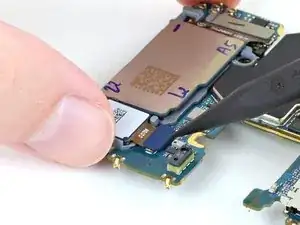

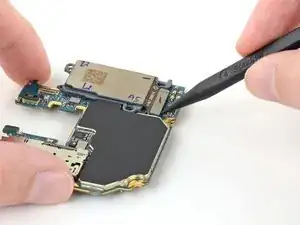

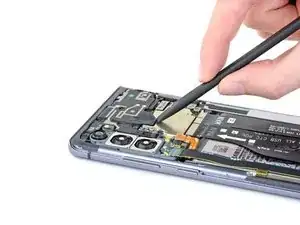

Heble den Druckstecker der oberen Kamera mit der Spudgerspitze von der Hauptplatine hoch.

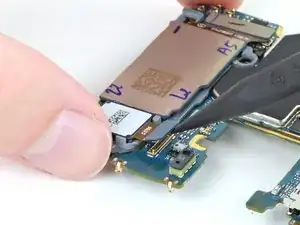

Hebe die obere Kamera mit einer Pinzette von der Hauptplatine hoch und entferne sie.

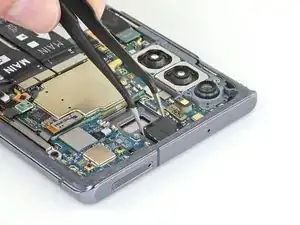

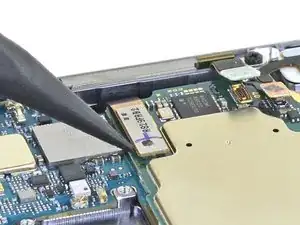

Heble den Druckstecker der unteren Kamera mit der Spudgerspitze von der Hauptplatine hoch.

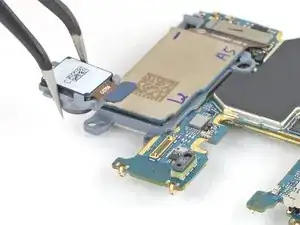

Hebe die untere Kamera von der Hauptplatine hoch und entferne sie.

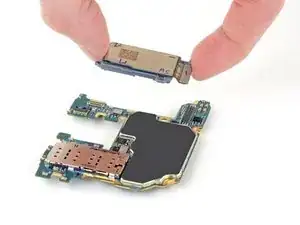

Die Hauptplatine bleibt alleine zurück.
