Samsung Galaxy Note20 USB-C-Anschluss tauschen

Geschrieben von: Kyle Smith
  • Kommentare: 0
Samsung Galaxy Note20 USB-C-Anschluss tauschen

Schwierigkeitsgrad

Mittel

Schritte

22

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie der USB-C-Anschluss im Samsung Galaxy Note 20 ausgetauscht werden kann.

Entlade den Akku aus Sicherheitsgründen auf unter 25%, bevor du mit der Reparatur anfängst. Das reduziert das Risiko, dass sich der Akku entzündet oder explodiert, falls er versehentlich während der Reparatur beschädigt wird. Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

  1. NS3GqKYGCPrOslVB

    • Schalte das Gerät aus, bevor du mit der Demontage beginnst.

    • Lege einen erwärmten iOpener eine Minute lang auf die linke Seite der Rückabdeckung.

    • Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen, überhitze aber das Gerät nicht. Das Display, der interne Akku und die Rückabdeckung aus Kunststoff sind hitzeempfindlich.

  2. rSXRX3lw6EBhky6L
    rSXRX3lw6EBhky6L
    S6CjtYPxIOCYsuTe
    kdZymMeMxcXrQ4nI

    • Bringe einen Saugheber auf den erwärmten Rand der Rückseite so nahe wie möglich an der Kante an.

    • Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt zwischen der Rückabdeckung und dem Rahmen entstanden ist.

    • Je nach Alter des Smartphones kann das ziemlich schwer gehen. Erwärme den Rand in diesem Fall nochmals und probiere es erneut.

    • Setze ein Plektrum in den Spalt ein.

    • Setze das Plektrum nicht tiefer als 5 mm ein, du riskierst es sonst, innere Bauteile zu beschädigen.

  3. 22eIjBwMg2vUrXGu
    22eIjBwMg2vUrXGu
    B2n6qpekJdgJ55vn
    WJobKOuj5qMuGMke

    • Setze das Plektrum beim Auftrennen des Klebers rund um den Rand des Smartphones nicht tiefer als 5 mm ein, damit keine inneren Bauteile kaputt gehen.

    • Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang zur unteren linken Ecke hin.

    • Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  4. TLFZOl1kqgDhjUmE
    TLFZOl1kqgDhjUmE
    SXZN6S4u2B1qy3ZY
    S54XBR2PqtRT4Hu3

    • Wiederhole das Verfahren, also das Erwärmen und Auftrennen des Klebers, an den restlichen drei Seiten der Rückabdeckung.

    • Setze jeweils ein neues Plektrum in den Spalt ein, der durch das Plektrum entstanden ist, welches in der Ecke stecken bleibt.

    • Lasse im Verlauf der Arbeit ein Plektrum in jeder Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

    • Wenn die Rückabdeckung immer noch am Rahmen festklebt, nachdem du alle vier Seiten aufgeschnitten hast, versuche nochmals mit dem Plektrum den Kleber aufzutrennen.

  5. XfMd3SNNldLFEfyw
    XfMd3SNNldLFEfyw
    5r2ggEeCjahDAkJZ

    • Hebe die Rückabdeckung gerade nach oben und entferne sie.

  6. p2NxUEPyqLllossp

    • Entferne die sechs 4,0 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.

    • Wenn diese Schrauben zum ersten Mal herausgedreht werden, kann das schwierig sein, da sie mit Gewindesicherung versehen sind.

    • Halte während der Reparatur jede einzelne Schraube gut geordnet und sorge dafür, dass sie wieder an ihren Ursprungsort zurück kommen.

  7. fFEvZu66bUoUZLMH
    fFEvZu66bUoUZLMH
    kikIXuFKQRxOeWZO
    RTwaPAsWPJlIEuj1

    • Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch und klappe sie zurück.

    • Sei vorsichtig, wenn du an der Abschirmung arbeitest. Die Kanten sind dünn und scharf.

  8. HxwrZcNW2NC1cuyc
    HxwrZcNW2NC1cuyc
    a1PpuFHJ5dorHWNU

    • Halte die Abschirmung der Hauptplatine mit einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker des Akkus mit der Spudgerspitze hoch.

    • Achte darauf, dass du nur an der Kante des Steckers hebelst, damit der Anschluss und umliegende Bauteile nicht beschädigt werden.

    • Um Druckstecker, wie diesen hier, wieder anzuschließen, musst du ihn sorgfältig ausrichten und dann auf einer Seite herunterdrücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte, wenn der Stecker schief sitzt könnten die Kontaktstifte verbogen und irreparabel beschädigt werden.

  9. LlCZYa1qCfTNpOqH
    LlCZYa1qCfTNpOqH
    VapNEDykqFSiim4n

    • Halte die Abschirmung der Hauptplatine mit einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der drahtlose Ladespule mit der Spudgerspitze hoch.

  10. YRVvtmZKrOuWvxs5
    YRVvtmZKrOuWvxs5
    Ijv4e4U52gAABSVC
    eUD6Fp6Vao6pAyrS

    • Greife die Abschirmung der Hauptplatine mit den Fingern.

    • Ziehe die drahtlose Ladespule nach oben vom Gerät ab.

    • Die drahtlose Ladespule ist leicht mit dem Gerät verklebt.

    • Entferne die drahtlose Ladespule.

  11. SM5JsPZM4I1Z2HLW

    • Entferne die fünf 4,0 mm Kreuzschlitzschrauben, mit denen der Lautsprecher am Rahmen befestigt ist.

  12. TF1NIcuXMTIV3wGP
    TF1NIcuXMTIV3wGP
    LWHme2DLGQPCIUhP
    ylAYHFMN2Ww2NTpZ

    • Setze die Spudgerspitze unter den Lautsprecher in der Nähe des oberen linken Schraubenlochs ein.

    • Heble den Lautsprecher mit dem Spudger nach oben und löse ihn vom Rahmen ab.

    • Hebe den Lautsprecher mit einer Pinzette hoch und entferne ihn.

    • Achte darauf, dass du den Akku nicht anstichst oder verbiegst. Ein derart beschädigter Akku kann gefährliche Chemikalien verlieren oder in Brand geraten.

  13. VwPOZWfByRSMupR5
    VwPOZWfByRSMupR5
    djoccCnM6ojAfKbO

    • Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

  14. BLHyRZmkXWrq4hTE
    BLHyRZmkXWrq4hTE
    LpSDfGVM61oqa1Iv

    • Trenne das kleinere Verbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

  15. jsyMTtVrPVQRbaWZ
    jsyMTtVrPVQRbaWZ
    PCYxW3uD6nk2tEVP

    • Trenne das kleinere Verbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

  16. IH34fHc46IAmcaAV
    IH34fHc46IAmcaAV
    cLtorXwmVF3OpMhF

    • Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

  17. NxdUSLErBUNfULCG

    • Entferne die 2,9 mm Kreuzschlitzschraube, mit der die Tochterplatine am Rahmen befestigt ist.

  18. imACvieeEEGZWPMG
    imACvieeEEGZWPMG
    eHh3jotAJJICAURZ

    • Die Tochterplatine wird durch drei Federverbinder entlang seiner Unterkante am Rahmen befestigt.

    • Setze die Spudgerspitze unter die rechte Seite der Tochterplatine in der Nähe des Gewindes für die Schraube ein.

    • Heble die Tochterplatine mit dem Spudger nach oben und löse sie vom Rahmen ab.

    • Unter der Tochterplatine befinden sich kleine SMD-Bauteile. Setze deswegen die Spudgerspitze nur so tief wie nötig ein, damit diese Bauteile nicht beschädigt werden.

  19. MZtBPwRUD1mDQ6XC
    MZtBPwRUD1mDQ6XC
    MYYlwkbCHh5bqXOD

    • Hebe die Tochterplatine mit einer Pinzette nach oben und entferne sie.

  20. chRnSCuink6EwPYB

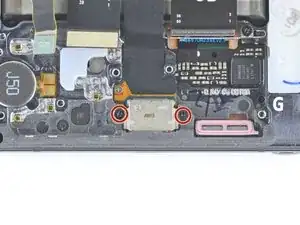

    • Entferne die beiden 2,9 mm Kreuzschlitzschrauben, mit denen der USB-C-Anschluss am Smartphone befestigt ist.

  21. Sis6mvAePFlUwmdT
    Sis6mvAePFlUwmdT
    4wOWxsuOo4kbGBLH

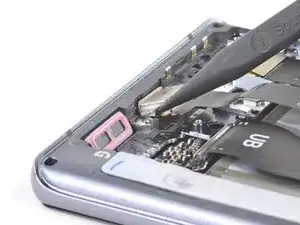

    • Setze die Spudgerspitze unter das Schraubenloch auf der rechten Seite des USB-C-Anschluses ein.

    • Heble den USB-C-Anschluss nach oben und löse ihn vom Rahmen ab.

    • Es kann sein, dass der USB-C-Anschluss aus seinem Schlitz herausspringt, wenn du daran hebelst.

    • Der USB-C-Anschluss wird durch eine rote Gummidichtung festgehalten. Heble gleichmäßig nach oben, bis sich der USB-C-Anschluss allmählich löst.

  22. R6EYy4PK3EWiZaXA

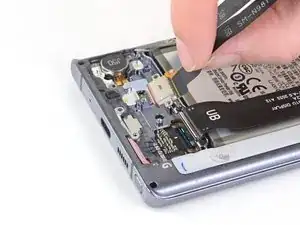

    • Fasse das Kabel des USB-C-Anschluses nahe am Anschluss mit den Fingern.

    • Ziehe den USB-C-Anschluss nach oben von der Unterseite des Gerätes weg.

    • Verbiege das Flachbandkabel nicht mehr als nötig, damit es nicht beschädigt wird.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.
