Samsung Galaxy Note20 Ultra Display tauschen

Geschrieben von: Kyle Smith

Kommentare: 5

Samsung Galaxy Note20 Ultra Display tauschen

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

2 - 4 Stunden

Einleitung

Diese Anleitung zeigt, wie das Display im Samsung Galaxy Note20 Ultra ausgetauscht werden kann.

Bei diesem Smartphone ist der Fingerabdrucksensor in das Display integriert. Wenn der Fingerabdrucksensor nicht mehr funktioniert, musst du wahrscheinlich das komplette Display austauschen.

Die Displayscheibe ist dünn, wenig geschützt und sehr empfindlich. Sie kann beim Herausnehmen leicht kaputt gehen. Wenn du das Display weiterverwenden willst, dann erwärme es gut und sei besonders vorsichtig, wenn du an ihm hebelst.

Entlade zur Sicherheit den Akku auf unter 25%, bevor du das Smartphone öffnest. Du reduzierst so das Risiko eines Brandschadens, wenn du versehentlich den Akku während der Reparatur beschädigst. Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Werkzeuge

Ersatzteile

Schritt 1

Schalte das Smartphone vor der Reparatur komplett aus.

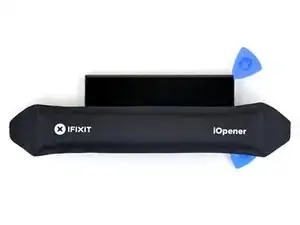

Bereite einen iOpener vor und lege ihn eine Minute lang auf die linke Kante der Rückseite.
Zum Erwärmen kannst du auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, du musst dabei aber vorsichtig sein — das Display und der Akku im Inneren sind hitzeempfindlich.

Schritt 2

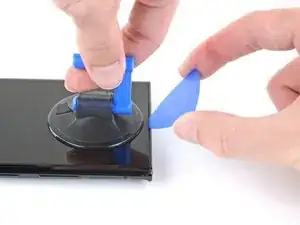

Befestige einen Saugheber so nah wie möglich an der erhitzten Kante der Rückseite.
Wenn das Rückseitenglas stark gesplittert ist, dann haftet der Saugheber besser, wenn du die Rückseite mit einer Schicht von durchsichtigem Paketband überklebst. Anstelle eines Saughebers kannst du auch sehr kräftiges Klebeband benutzen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.
Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen der Rückseite und dem Rahmen entsteht.
Je nach Alter deines Smartphones kann das mehr oder weniger schwer gehen. Eventuell musst du die Kante nochmals erwärmen und es erneut probieren.
Setze die Spitze eines Plektrums in den Spalt ein.
Schiebe das Plektrum nicht tiefer als 5 mm ein, du könntest sonst Bauteile im Inneren beschädigen.

Great guide! Much appreciated! I've opened the phone twice now due to not gluing enough the first time. I wish iFixit sold a battery for the N20 Ultra. I had to get generics and one was total garbage.

Steven Roberts -

Schritt 3

Schiebe das Plektrum an der linken Kante entlang zur unteren linken Ecke hin und trenne dabei den Kleber auf.
Lasse das Plektrum in der unteren linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Schritt 4

Schiebe während des Auftrennens das Plektrum nicht tiefer als 5 mm ein, du könntest sonst Bauteile im Inneren beschädigrn.
Wiederhole das Verfahren - also Erwärmen und Auftrennen - für die restlichen drei Seiten des Smartphones.

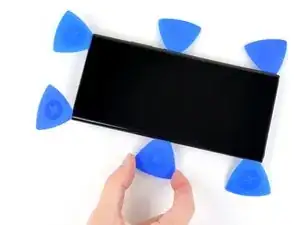

Am Besten lässt du in jeder Ecke ein Plektrum stecken und fährst mit einem weiteren Plektrum im so entstandenen Spalt fort.
Lasse in jeder Ecke ein Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
Schiebe ein Plektrum rund um das ganze Smartphone herum, bewege es dabei vor und zurück, so dass der Kleber komplett aufgetrennt wird. Wenn er etwas widerspenstig ist, erwärme die betreffende Stelle.

A que temperatura debe calentarse el teléfono para retirar la tapa trasera?

Carlos Lozano -

Schritt 5

Hebe die Rückseite gerade nach oben und entferne sie.

Schritt 6

Heble den Druckstecker der drahtlosen Ladespule mit dem spitzen Ende des Spudgers hoch und löse ihn ab.
Achte darauf, dass du nur unter der Kante des Steckers hebelst, damit der Anschluss und umliegende Bauteile nicht beschädigt werden.
Um Press-Fit Verbinder, wie diesen hier, wieder anzuschließen, musst du ihn erst auf einer Seite andrücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 7

Heble den weißen Druckstecker rechts unten in der Abschirmung der Hauptplatine mit der Spudgerspitze hoch und löse ihn ab.

Schritt 8

Entferne die sechs 4 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.
Wenn diese Schrauben noch nie herausgedreht worden sind, kann das schwer gehen, da sie mit Gewindesicherung verklebt sind.
Halte während der gesamten Reparatur die Schrauben gut geordnet und sorge dafür, dass jede an ihren alten Platz zurück kommt.

Schritt 9

Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch.
Sei vorsichtig, die Kanten der Abschirmung sind dünn und scharf.
Fasse die Abschirmung der Hauptplatine mit den Fingern.

Schritt 10

Löse die drahtlose Ladespule vom Gerät ab und entferne sie.
Die drahtlose Ladespule ist leicht festgeklebt.

Schritt 11

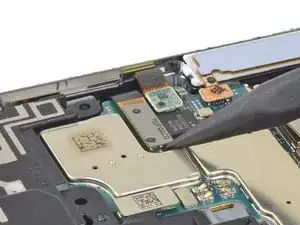

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch, so dass der Akku während der Reparatur sicher abgetrennt ist.

Schritt 12

Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen der Lautsprecher am Rahmen befestigt ist.

Schritt 13

An der linken Seite des Lautsprechers befindet sich eine durch ein Dreieck markierte Öffnung. Setze die Spudgerspitze in diese Öffnung ein
Heble mit dem Spudger nach oben und löse die linke Seite des Lautsprechers.

Schritt 14

An der rechten Seite des Lautsprechers befindet sich eine weitere durch ein Dreieck markierte Öffnung. Setze die Spudgerspitze in diese Öffnung ein.
Heble mit dem Spudger nach oben und löse den Lautsprecher vom Rahmen ab.
Der Lautsprecher ist mit Rasten an der Unterkante am Rahmen befestigt.

Schritt 15

Hebe den Lautsprecher mit einer Pinzette hoch und entferne ihn.

Schritt 16

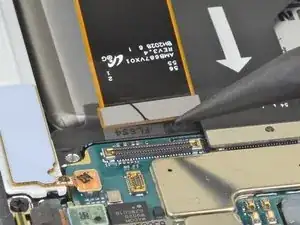

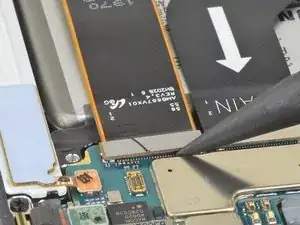

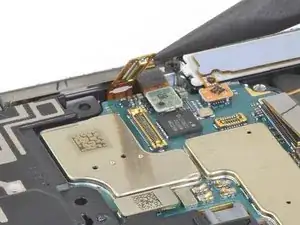

Trenne das Displaykabel mit der Spudgerspitze von der Hauptplatine ab.

Schritt 17

Trenne das Touchscreenkabel mit der Spudgerspitze von der Hauptplatine ab.

Schritt 18

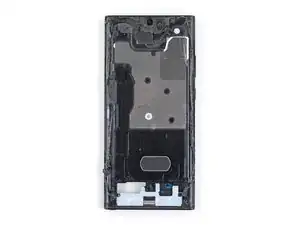

Bei diesem Bild ist das Display schon vom Smartphone entfernt.
Zum Ausbau des Displays musst du den Kleber, mit dem der Rand des Displays am Rahmen befestigt ist, aufweichen und auftrennen.
Weitere Klebestellen befinden sich um die Frontkamera und den Fingerabdrucksensor.
Vorsicht: Schiebe kein Plektrum tiefer als die Klebestellen ein, du könntest sonst Bauteile im Inneren beschädigen.

Schritt 19

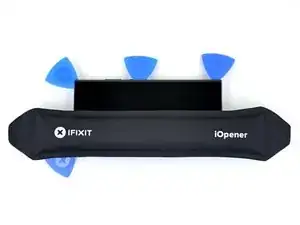

Lege einen erwärmten iOpener zwei Minuten lang auf den oberen Displayrand..
Ein richtig vorbereiteter iOpener hält die Wärme etwa 10 Minuten lang. Erhitze ihn nicht öfter als nötig.
Du kannst auch einen Haartrockner, eine Heizplatte oder ein Heißluftgebläse benutzen. Überhitze das Smartphone aber nicht, das Display und der eingebaute Akku sind beide sehr wärmeempfindlich.

Schritt 20

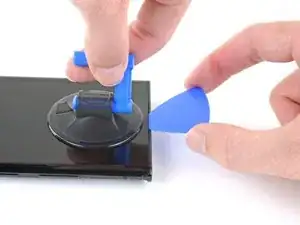

Bringe einen Saugheber am heißen Displayrand an, so nah wie möglich an der Kante.
Wenn das Displayglas stark gesplittert ist, dann haftet der Saugheber vielleicht besser, wenn du es mit durchsichtigem Packband überklebst. Du kannst auch sehr starkes Klebeband anstelle des Saughebers verwenden. Wenn alles nicht hilft, dann befestige den Saugheber mit Sekundenkleber.
Ziehe kräftig und gleichmäßig am Saugheber, bis ein Spalt zwischen Display und Rahmen entstanden ist.
Je nach Alter deines Geräts, kann das schwierig sein. Wenn es Probleme gibt, dann erwärme es nochmals und versuche es erneut. Wiederhole den Vorgang eventuell mehrfach.

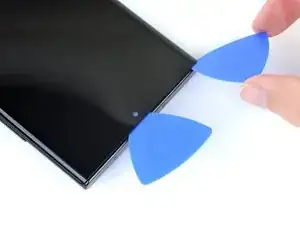

Setze die Spitze eines Plektrums im steilen Winkel in den Spalt ein. Drücke nach unten, bis dass Plektrum parallel zur Displayfläche liegt.
Achte darauf, dass das Plektrum über die Frontkamera hinweg gleitet und nicht gegen sie stößt.
Lasse das Plektrum im Spalt stecken, so dass sich der Kleber nicht wieder verbinden kann.

Schritt 21

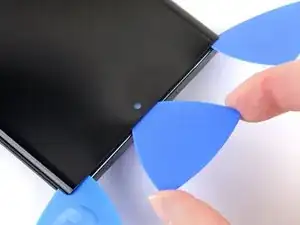

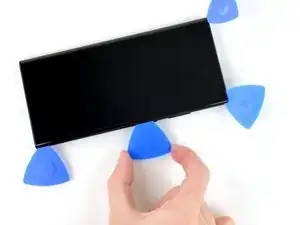

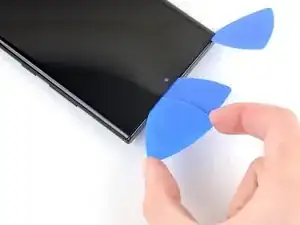

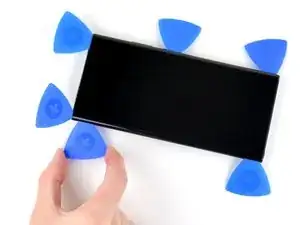

Setze ein zweites Plektrum in den Spalt ein.
Schiebe es zur oberen linken Ecke des Displays hin und trenne den Kleber auf.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 22

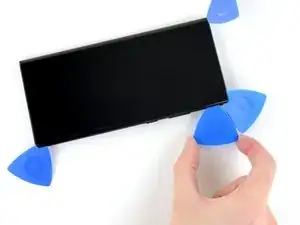

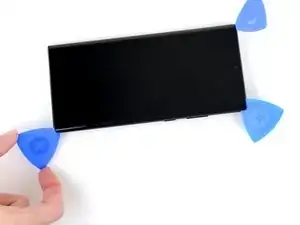

Setze ein drittes Plektrum in den Spalt ein.
Schiebe es zur oberen rechten Ecke des Displays hin und trenne den Kleber auf.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 23

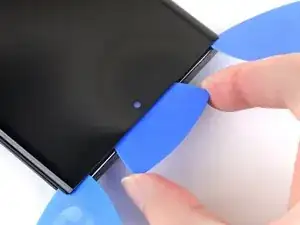

Drücke das mittlere Plektrum weiter hinein, um den Kleber um die Frontkamera und den Ohrhörer-Lautsprecher aufzutrennen.
Schiebe das Plektrum nicht zu tief hinein, sonst kannst du es nicht wieder herausholen.
Entferne das mittlere Plektrum.

Schritt 24

Lege einen erwärmten iOpener zwei Minuten lang auf den rechten Displayrand.

Schritt 25

Setze ein weiteres Plektrum in den Spalt an der rechten oberen Displayecke ein.
Schiebe das Plektrum zum Auftrennen des Klebers bis zur rechten unteren Ecke hin.
Lasse das Plektrum in der rechten unteren Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 26

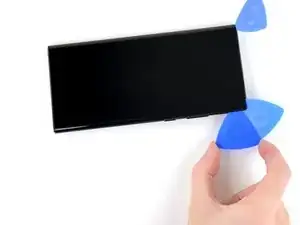

Setze ein weiteres Plektrum in den Spalt an der rechten oberen Displayecke ein.
Schiebe das Plektrum bis zur Mitte der rechten Seite hin.
Lasse das Plektrum in der rechten Seitenmitte stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 27

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Displaykante.

Schritt 28

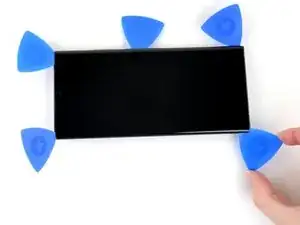

Setze ein weiteres Plektrum in den Spalt an der linken oberen Displayecke ein.
Schiebe das Plektrum zum Auftrennen des Klebers bis zur linken unteren Ecke hin
Lasse das Plektrum in der linken unteren Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 29

Setze ein weiteres Plektrum in den Spalt an der linken oberen Displayecke ein.
Schiebe das Plektrum bis zur Mitte der linken Seite hin.
Lasse das Plektrum in der linken Seitenmitte stecken, damit sich der Kleber nicht wieder verbinden kann.
Jetzt kann der Displayrand vom Rahmen abgelöst werden. Wenn es irgendwo schwer geht, dann schneide an dieser Stelle unter dem Displayrand nochmals mit einem Plektrum den Kleber auf.

Schritt 30

Halte das Smartphone so, dass die rechte Kante nach oben zeigt.

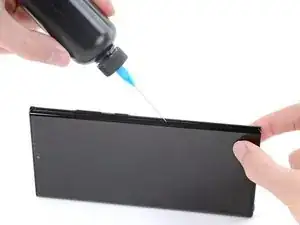

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) in den Spalt zwischen der rechten Displaykante und dem Rahmen, damit der Kleber innen nahe beim Fingerabdrucksensor aufweicht.
Setze die Applikationsnadel an der Alkoholflasche oben in die innere Klebezone ein, um Schäden am Fingerabdrucksensor zu vermeiden.
Eventuell musst du den Alkohol einlaufen lassen, ohne die Applikationsnadel in das Gerät einzuführen.
Kippe das Smartphone, damit der Alkohol zu den inneren Klebestellen hin läuft.
Lasse den Alkohol zwei Minuten lang einwirken.

Schritt 31

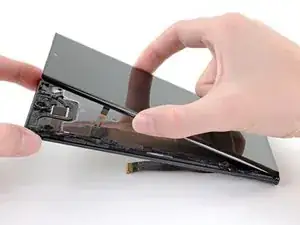

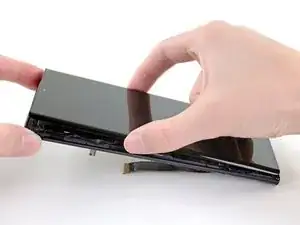

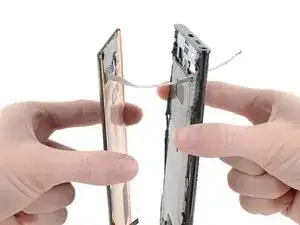

Entferne das Display noch nicht ganz. Zwei Kabel verlaufen noch durch den Rahmen.
Halte den oberen Teil des Rahmens hoch, so dass du das Touchscreenkabel aus seinem Ausschnitt im Rahmen herausholen kannst.
Halte den oberen Teil des Displays etwas weiter hoch, während du das Touchscreenkabel aus seinem Ausschnitt im Rahmen führst.
Hebe das Display aber nicht höher als etwa 30° über den Rahmen, damit das Displaykabel nicht beschädigt wird.
Wenn sich das Display nicht leicht vom Rahmen ablösen lässt, musst du wahrscheinlich den Kleber noch mehr aufschneiden oder etwas mehr Isopropylalkohol an die inneren Klebestellen geben.

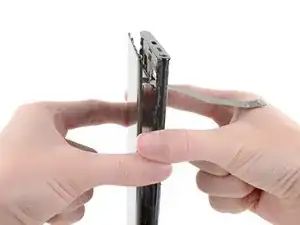

Schritt 32

Führe das Displaykabel beim Entfernen des Displays durch den Ausschnitt im Rahmen.
Denke beim Zusammenbau daran, das Display- und das Touchscreenkabel durch die entsprechenden Ausschnitte im Rahmen zu führen.

Schritt 33

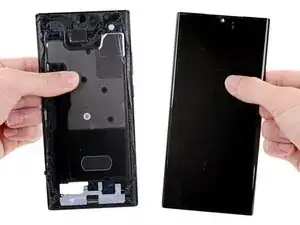

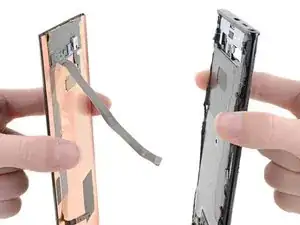

Entferne das Display.
Entferne alle Kleberreste, bevor du das neue Display einbaust.
Wenn sich noch Alkohol im Gerät befindet, dann wische ihn sorgfältig auf und lasse ihn trocknen, bevor du weiterarbeitest.
Teste unbedingt alle Funktionen, bevor du neuen Kleber anbringst.
Wenn du passend zugeschnittene Klebestreifen verwendest, dann benutze diese Anleitung, um sie am neuen Display anzubringen.
Wenn du vorgestanzte Klebestreifen verwendest, dann hilft dir diese Anleitung.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Versuche es zunächst mit einigen grundsätzlichen Lösungsansätzen. Ansonsten findest du in unserem Samsung Galaxy Note20 Ultra Forum Hilfe bei der Fehlersuche.
