Samsung Galaxy Note20 Ultra Hauptplatine tauschen

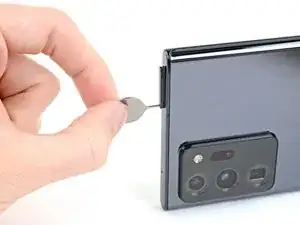

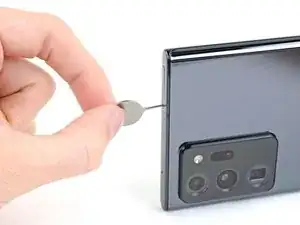

Setze ein SIM-Auswurfswerkzeug, -Bit oder eine aufgebogene Büroklammerin die kleine Öffnung im SIM-Einschub an der Oberkante des Smartphones ein.

Drücke fest auf das Werkzeug, um den SIM-Einschub herausspringen zu lassen.

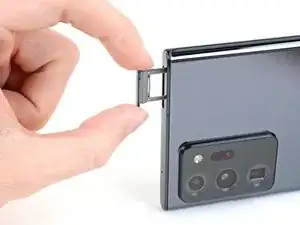

Entferne den SIM-Einschub.

Bereite einen iOpener vor und lege ihn eine Minute lang auf die linke Kante der Rückseite.

Befestige einen Saugheber so nah wie möglich an der erhitzten Kante der Rückseite.

Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen der Rückseite und dem Rahmen entsteht.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum an der linken Kante entlang zur unteren linken Ecke hin und trenne dabei den Kleber auf.

Lasse das Plektrum in der unteren linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Wiederhole das Verfahren - also Erwärmen und Auftrennen - für die restlichen drei Seiten des Smartphones.

Lasse in jeder Ecke ein Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schiebe ein Plektrum rund um das ganze Smartphone herum, bewege es dabei vor und zurück, so dass der Kleber komplett aufgetrennt wird. Wenn er etwas widerspenstig ist, erwärme die betreffende Stelle.

Hebe die Rückseite gerade nach oben und entferne sie.

Heble den Druckstecker der drahtlosen Ladespule mit dem spitzen Ende des Spudgers hoch und löse ihn ab.

Heble den weißen Druckstecker rechts unten in der Abschirmung der Hauptplatine mit der Spudgerspitze hoch und löse ihn ab.

Entferne die sechs 4 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.

Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch.

Fasse die Abschirmung der Hauptplatine mit den Fingern.

Löse die drahtlose Ladespule vom Gerät ab und entferne sie.

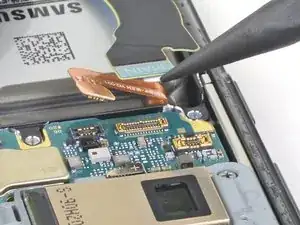

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch, so dass der Akku während der Reparatur sicher abgetrennt ist.

Heble den Druckstecker am Laser-Autofokus-Sensor mit der Spudgerspitze nach oben.

Entferne die vier 4 mm Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher befestigt ist.

Setze die Spudgerspitze in die durch ein kleines Dreieck markierte Öffnung an der rechten Seite des Ohrhörer-Lautsprechers ein.

Benutze den Spudger als Hebel, bis sich der Ohrhörer-Lautsprecher vom Rahmen löst.

Hebe den Ohrhörer-Lautsprecher hoch und entferne ihn.

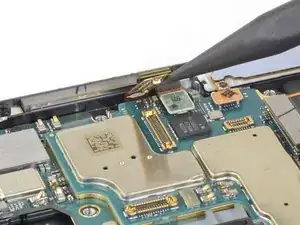

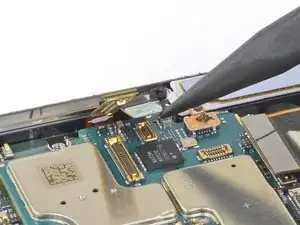

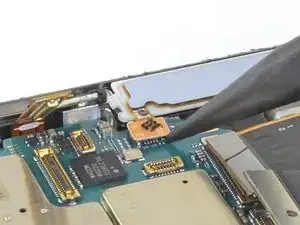

Trenne das Kabel zur Frontkamera mit der Spudgerspitze von der Hauptplatine ab.

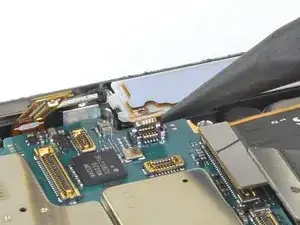

Trenne das Displaykabel mit der Spudgerspitze von der Hauptplatine ab.

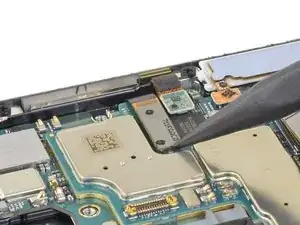

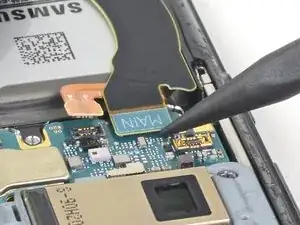

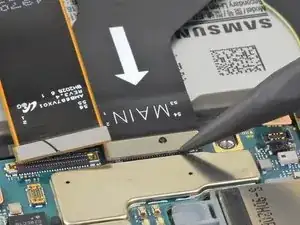

Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

Trenne das kleinere Verbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

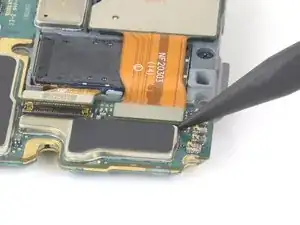

Trenne das Touchscreenkabel mit der Spudgerspitze von der Hauptplatine ab.

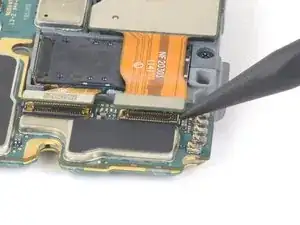

Löse den grünen Druckstecker mit der Spudgerspitze von der Hauptplatine ab.

Trenne S-Pen Druckstecker mit der Spudgerspitze von der Hauptplatine ab.

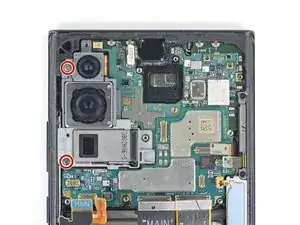

Entferne die beiden 4 mm Kreuzschlitzschrauben, mit denen die Hauptplatine am Rahmen befestigt ist.

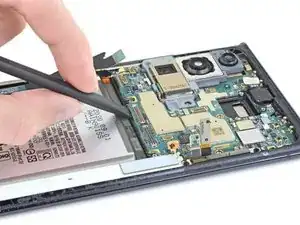

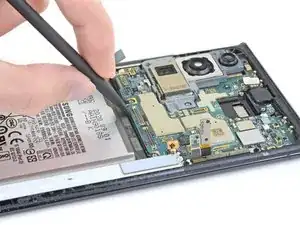

Setze das flache Ende des Spudgers unter die Unterkante der Hauptplatine.

Heble hoch und löse die Hauptplatine vom Rahmen ab.

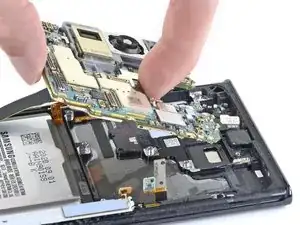

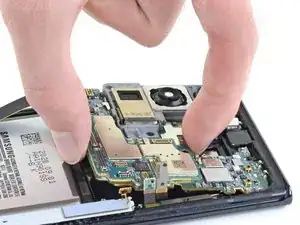

Hebe die Hauptplatine aus dem Smartphone.

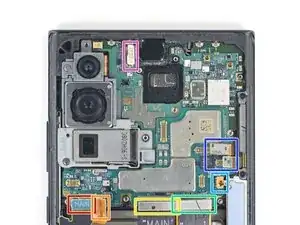

Das kleinere Verbindungskabel

Das Akkukabel

Das Hauptverbindungskabel

Das Displaykabel

Das Kabel zum S-Pen

Das Touchscreenkabel und der grüne Druckstecker

Das Kabel zur Frontkamera

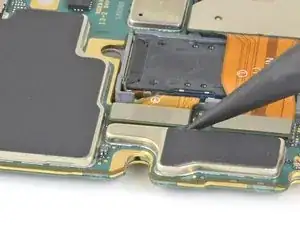

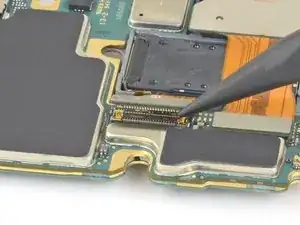

Trenne die Ultra-Weitwinkelkamera mit der Spudgerspitze von der Hauptplatine ab.

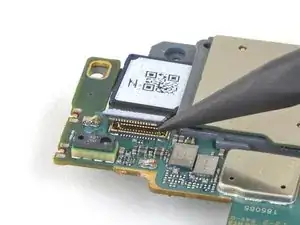

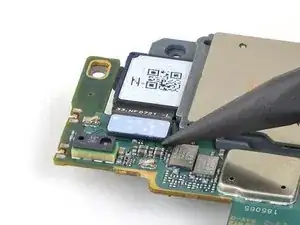

Trenne die Teleobjektivkamera mit der Spudgerspitze von der Hauptplatine ab.

Trenne die Weitwinkelkamera mit der Spudgerspitze von der Hauptplatine ab.

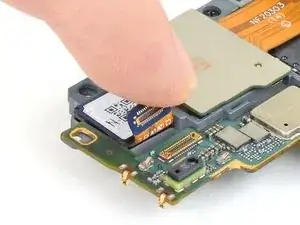

Biege das Flachbandkabel zur Ultra-Weitwinkelkamera von der Hauptplatine weg, so dass die Rückkameraeinheit entfernt werden kann.

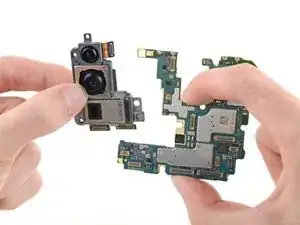

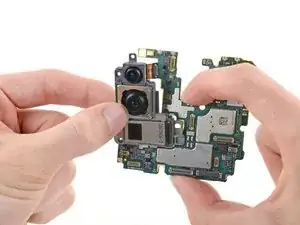

Entferne die Rückkameraeinheit von der Hauptplatine.

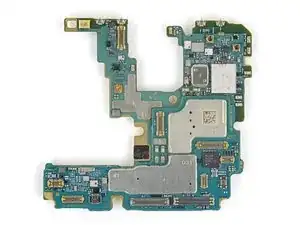

Nur die Hauptplatine bleibt übrig.
