Einleitung
Diese Anleitung zeigt, wie der Ohrhörer-Lautsprecher im Samsung Galaxy Note20 Ultra ausgetauscht werden kann.
Entlade zur Sicherheit den Akku auf unter 25%, bevor du das Smartphone öffnest. Du reduzierst so das Risiko eines Brandschadens, wenn du versehentlich den Akku während der Reparatur beschädigst. Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.
-
-
Bereite einen iOpener vor und lege ihn eine Minute lang auf die linke Kante der Rückseite.
-
-
-
Befestige einen Saugheber so nah wie möglich an der erhitzten Kante der Rückseite.
-
Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen der Rückseite und dem Rahmen entsteht.
-
Setze die Spitze eines Plektrums in den Spalt ein.
-
-
-
Schiebe das Plektrum an der linken Kante entlang zur unteren linken Ecke hin und trenne dabei den Kleber auf.
-
Lasse das Plektrum in der unteren linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.
-
-
-
Wiederhole das Verfahren - also Erwärmen und Auftrennen - für die restlichen drei Seiten des Smartphones.
-
Lasse in jeder Ecke ein Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
Schiebe ein Plektrum rund um das ganze Smartphone herum, bewege es dabei vor und zurück, so dass der Kleber komplett aufgetrennt wird. Wenn er etwas widerspenstig ist, erwärme die betreffende Stelle.
-
-
-
Heble den Druckstecker der drahtlosen Ladespule mit dem spitzen Ende des Spudgers hoch und löse ihn ab.
-
-
-

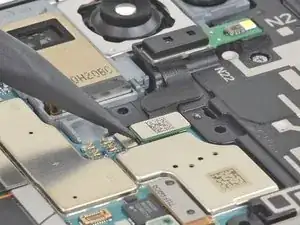

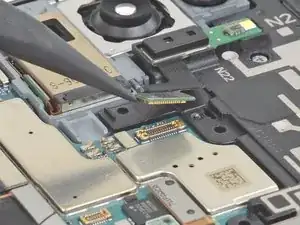

Heble den weißen Druckstecker rechts unten in der Abschirmung der Hauptplatine mit der Spudgerspitze hoch und löse ihn ab.
-
-
-
Entferne die sechs 4 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.
-
-
-

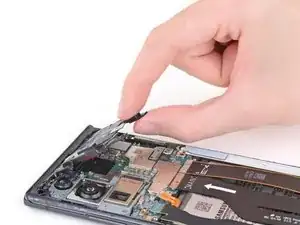

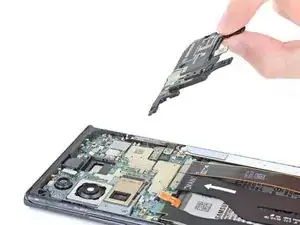

Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch.
-
Fasse die Abschirmung der Hauptplatine mit den Fingern.
-
-
-
Heble den Druckstecker des Akkus mit der Spudgerspitze hoch, so dass der Akku während der Reparatur sicher abgetrennt ist.
-
-
-
Entferne die vier 4 mm Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher befestigt ist.
-
-
-

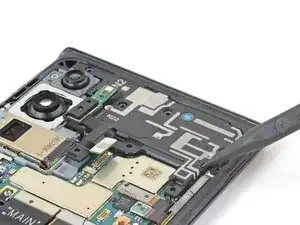

Setze die Spudgerspitze in die durch ein kleines Dreieck markierte Öffnung an der rechten Seite des Ohrhörer-Lautsprechers ein.
-
Benutze den Spudger als Hebel, bis sich der Ohrhörer-Lautsprecher vom Rahmen löst.
-
-
-

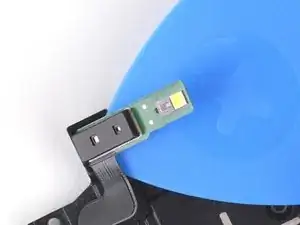

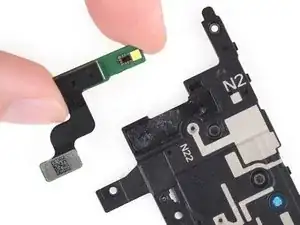

Setze ein Plektrum in den Spalt unter der rechten Seite des Laser-Autofokus-Sensors ein.
-

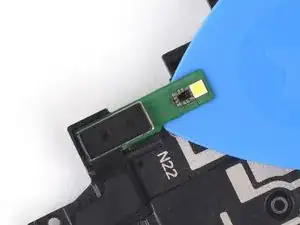

Schiebe das Plektrum zur Oberkante des Laser-Autofokus-Sensors hin und trenne den Kleber auf.
-
-
-

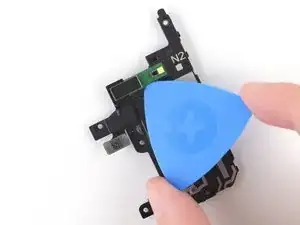

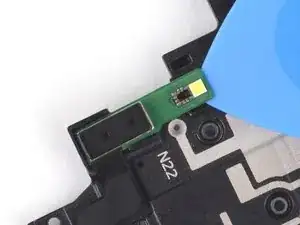

Drücke das Plektrum oben unter den Laser-Autofokus-Sensor und trenne den Kleber weiter auf.
-

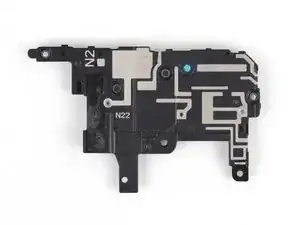

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll fachgerecht.
Lief die Reparatur nicht wie geplant? In unserem Samsung Galaxy Note20 Ultra Forum findest du Hilfe bei der Fehlersuche.
