Samsung Galaxy Note20 Ultra USB-C Anschluss tauschen

Geschrieben von: Kyle Smith

Kommentare: 5

Samsung Galaxy Note20 Ultra USB-C Anschluss tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie der USB-C-Anschluss im Samsung Galaxy Note20 Ultra ausgetauscht werden kann.

Entlade zur Sicherheit den Akku unter 25%, bevor du das Smartphone öffnest. Du reduzierst so das Risiko eines Brandschadens, wenn du versehentlich den Akku während der Reparatur beschädigst. Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Werkzeuge

Schritt 1

Schalte das Smartphone vor der Reparatur komplett aus.
Bereite einen iOpener vor und lege ihn eine Minute lang auf die linke Kante der Rückseite.
Zum Erwärmen kannst du auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, du musst dabei aber vorsichtig sein — das Display und der Akku im Inneren sind hitzeempfindlich.

Schritt 2

Befestige einen Saugheber so nah wie möglich an der erhitzten Kante der Rückseite.
Wenn das Rückseitenglas stark gesplittert ist, dann haftet der Saugheber besser, wenn du die Rückseite mit einer Schicht von durchsichtigem Paketband überklebst. Anstelle eines Saughebers kannst du auch sehr kräftiges Klebeband benutzen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.
Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen der Rückseite und dem Rahmen entsteht.
Je nach Alter deines Smartphones kann das mehr oder weniger schwer gehen. Eventuell musst du die Kante nochmals erwärmen und es erneut probieren.
Setze die Spitze eines Plektrums in den Spalt ein.
Schiebe das Plektrum nicht tiefer als 5 mm ein, du könntest sonst Bauteile im Inneren beschädigen.

Great guide! Much appreciated! I've opened the phone twice now due to not gluing enough the first time. I wish iFixit sold a battery for the N20 Ultra. I had to get generics and one was total garbage.

Steven Roberts -

Schritt 3

Schiebe das Plektrum an der linken Kante entlang zur unteren linken Ecke hin und trenne dabei den Kleber auf.
Lasse das Plektrum in der unteren linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Schritt 4

Schiebe während des Auftrennens das Plektrum nicht tiefer als 5 mm ein, du könntest sonst Bauteile im Inneren beschädigrn.
Wiederhole das Verfahren - also Erwärmen und Auftrennen - für die restlichen drei Seiten des Smartphones.
Am Besten lässt du in jeder Ecke ein Plektrum stecken und fährst mit einem weiteren Plektrum im so entstandenen Spalt fort.
Lasse in jeder Ecke ein Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
Schiebe ein Plektrum rund um das ganze Smartphone herum, bewege es dabei vor und zurück, so dass der Kleber komplett aufgetrennt wird. Wenn er etwas widerspenstig ist, erwärme die betreffende Stelle.

A que temperatura debe calentarse el teléfono para retirar la tapa trasera?

Carlos Lozano -

Schritt 5

Hebe die Rückseite gerade nach oben und entferne sie.

Schritt 6

Heble den Druckstecker der drahtlosen Ladespule mit dem spitzen Ende des Spudgers hoch und löse ihn ab.
Achte darauf, dass du nur unter der Kante des Steckers hebelst, damit der Anschluss und umliegende Bauteile nicht beschädigt werden.
Um Press-Fit Verbinder, wie diesen hier, wieder anzuschließen, musst du ihn erst auf einer Seite andrücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 7

Heble den weißen Druckstecker rechts unten in der Abschirmung der Hauptplatine mit der Spudgerspitze hoch und löse ihn ab.

Schritt 8

Entferne die sechs 4 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.
Wenn diese Schrauben noch nie herausgedreht worden sind, kann das schwer gehen, da sie mit Gewindesicherung verklebt sind.
Halte während der gesamten Reparatur die Schrauben gut geordnet und sorge dafür, dass jede an ihren alten Platz zurück kommt.

Schritt 9

Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch.
Sei vorsichtig, die Kanten der Abschirmung sind dünn und scharf.
Fasse die Abschirmung der Hauptplatine mit den Fingern.

Schritt 10

Löse die drahtlose Ladespule vom Gerät ab und entferne sie.
Die drahtlose Ladespule ist leicht festgeklebt.

Schritt 11

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch, so dass der Akku während der Reparatur sicher abgetrennt ist.

Schritt 12

Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen der Lautsprecher am Rahmen befestigt ist.

Schritt 13

An der linken Seite des Lautsprechers befindet sich eine durch ein Dreieck markierte Öffnung. Setze die Spudgerspitze in diese Öffnung ein
Heble mit dem Spudger nach oben und löse die linke Seite des Lautsprechers.

Schritt 14

An der rechten Seite des Lautsprechers befindet sich eine weitere durch ein Dreieck markierte Öffnung. Setze die Spudgerspitze in diese Öffnung ein.
Heble mit dem Spudger nach oben und löse den Lautsprecher vom Rahmen ab.
Der Lautsprecher ist mit Rasten an der Unterkante am Rahmen befestigt.

Schritt 15

Hebe den Lautsprecher mit einer Pinzette hoch und entferne ihn.

Schritt 16

Trenne das sekundäre Verbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

Schritt 17

Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

Schritt 18

Entferne die 3 mm Kreuzschlitzschraube, mit der die Tochterplatine am Rahmen befestigt ist.

Schritt 19

Die Tochterplatine ist an der Unterkante mit drei Federverbindern am Rahmen befestigt.
Setze die Spudgerspitze nahe beim Schraubenloch unter die rechte Seite der Tochterplatine ein.
Heble die Platine mit dem Spudger hoch und löse sie vom Rahmen.
Unter der Platine befinden sich kleine SMD-Elemente. Schiebe den Spudger nur soweit ein, dass diese Bauteile nicht beschädigt werden können.

Schritt 20

Hebe die Tochterplatine mit einer Pinzette hoch und entferne sie.

Schritt 21

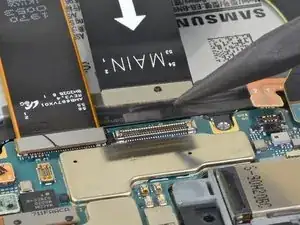

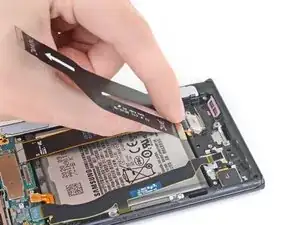

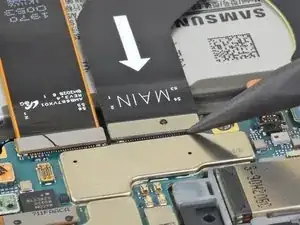

Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Hauptplatine ab.

Schritt 22

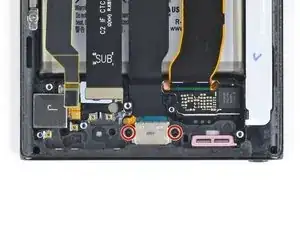

Entferne die beiden 3 mm Kreuzschlitzschrauben, mit denen der USB-C-Anschluss am Smartphone befestigt ist.

Schritt 23

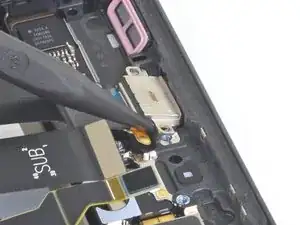

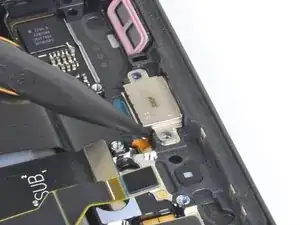

Setze die Spudgerspitze unter das Schraubenloch auf der linken Seite des USB-C-Anschluses ein.
Heble den USB-C-Anschluss nach oben und löse ihn vom Rahmen ab.
Es kann sein, dass der USB-C-Anschluss aus seinem Schlitz herausspringt, wenn du daran hebelst.
Vermeide es, die Kupferkontakte des USB-C-Anschlusses mit deinem Werkzeug zu zerkratzen.
Der USB-C-Anschluss wird durch eine rote Gummidichtung festgehalten. Heble gleichmäßig nach oben, bis sich der USB-C-Anschluss allmählich löst.

Schritt 24

Fasse das Kabel des USB-C-Anschluses nahe am Anschluss mit den Fingern.
Ziehe den USB-C-Anschluss nach oben von der Unterseite des Gerätes weg.
Verbiege das Flachbandkabel nicht mehr als nötig, damit es nicht beschädigt wird.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Samsung Galaxy Note20 Ultra Forum findest du Hilfe bei der Fehlersuche.
