Samsung Galaxy Note20 Ultra Vibrationsmotor tauschen

Bereite einen iOpener vor und lege ihn eine Minute lang auf die linke Kante der Rückseite.

Befestige einen Saugheber so nah wie möglich an der erhitzten Kante der Rückseite.

Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen der Rückseite und dem Rahmen entsteht.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum an der linken Kante entlang zur unteren linken Ecke hin und trenne dabei den Kleber auf.

Lasse das Plektrum in der unteren linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Wiederhole das Verfahren - also Erwärmen und Auftrennen - für die restlichen drei Seiten des Smartphones.

Lasse in jeder Ecke ein Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schiebe ein Plektrum rund um das ganze Smartphone herum, bewege es dabei vor und zurück, so dass der Kleber komplett aufgetrennt wird. Wenn er etwas widerspenstig ist, erwärme die betreffende Stelle.

Hebe die Rückseite gerade nach oben und entferne sie.

Heble den Druckstecker der drahtlosen Ladespule mit dem spitzen Ende des Spudgers hoch und löse ihn ab.

Heble den weißen Druckstecker rechts unten in der Abschirmung der Hauptplatine mit der Spudgerspitze hoch und löse ihn ab.

Entferne die sechs 4 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.

Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch.

Fasse die Abschirmung der Hauptplatine mit den Fingern.

Löse die drahtlose Ladespule vom Gerät ab und entferne sie.

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch, so dass der Akku während der Reparatur sicher abgetrennt ist.

Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen der Lautsprecher am Rahmen befestigt ist.

An der linken Seite des Lautsprechers befindet sich eine durch ein Dreieck markierte Öffnung. Setze die Spudgerspitze in diese Öffnung ein

Heble mit dem Spudger nach oben und löse die linke Seite des Lautsprechers.

An der rechten Seite des Lautsprechers befindet sich eine weitere durch ein Dreieck markierte Öffnung. Setze die Spudgerspitze in diese Öffnung ein.

Heble mit dem Spudger nach oben und löse den Lautsprecher vom Rahmen ab.

Hebe den Lautsprecher mit einer Pinzette hoch und entferne ihn.

Trenne das sekundäre Verbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

Trenne das Hauptverbindungskabel mit der Spudgerspitze von der Tochterplatine ab.

Entferne die 3 mm Kreuzschlitzschraube, mit der die Tochterplatine am Rahmen befestigt ist.

Setze die Spudgerspitze nahe beim Schraubenloch unter die rechte Seite der Tochterplatine ein.

Heble die Platine mit dem Spudger hoch und löse sie vom Rahmen.

Hebe die Tochterplatine mit einer Pinzette hoch und entferne sie.

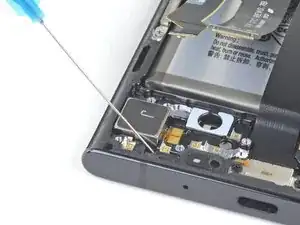

Tröpfle etwas hochkonzentrierten (mindestens 90%ig) Isopropylalkohol in den offenen Bereich neben dem Vibrationsmotor.

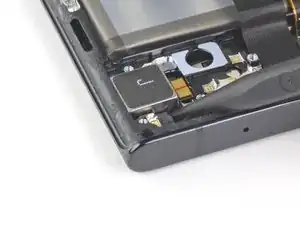

Lasse den Alkohol etwa eine Minute lang einwirken, damit der Kleber unter dem Vibrationsmotor aufweicht.

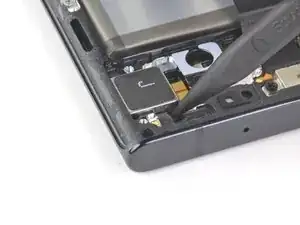

Setze die Spudgerspitze unter den Vibrationsmotor.

Heble den Vibrationsmotor hoch und löse ihn aus der Klebeverbindung zum Rahmen heraus.

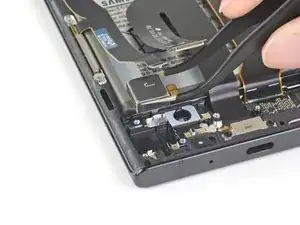

Hebe den Vibrationsmotor mit einer Pinzette nach oben und entferne ihn.
