Samsung Galaxy Note20 Ultra drahtlose Ladespule tauschen

Geschrieben von: Kyle Smith
  • Kommentare: 2
Samsung Galaxy Note20 Ultra drahtlose Ladespule tauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie die drahtlose Ladespule im Samsung Galaxy Note20 Ultra ausgetauscht werden kann.

Entlade zur Sicherheit den Akku auf unter 25%, bevor du das Smartphone öffnest. Du reduzierst so das Risiko eines Brandschadens, wenn du versehentlich den Akku während der Reparatur beschädigst. Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

  1. HXAPSS5X3NKEZBXt

    • Schalte das Smartphone vor der Reparatur komplett aus.

    • Bereite einen iOpener vor und lege ihn eine Minute lang auf die linke Kante der Rückseite.

    • Zum Erwärmen kannst du auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, du musst dabei aber vorsichtig sein — das Display und der Akku im Inneren sind hitzeempfindlich.

  2. sZAXBfcgHUTlUQqI
    sZAXBfcgHUTlUQqI
    FVLlMvaVCj1pDZkj
    E2VJIZiHj4JfjOlO

    • Befestige einen Saugheber so nah wie möglich an der erhitzten Kante der Rückseite.

    • Wenn das Rückseitenglas stark gesplittert ist, dann haftet der Saugheber besser, wenn du die Rückseite mit einer Schicht von durchsichtigem Paketband überklebst. Anstelle eines Saughebers kannst du auch sehr kräftiges Klebeband benutzen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.

    • Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen der Rückseite und dem Rahmen entsteht.

    • Je nach Alter deines Smartphones kann das mehr oder weniger schwer gehen. Eventuell musst du die Kante nochmals erwärmen und es erneut probieren.

    • Setze die Spitze eines Plektrums in den Spalt ein.

    • Schiebe das Plektrum nicht tiefer als 5 mm ein, du könntest sonst Bauteile im Inneren beschädigen.

    Great guide! Much appreciated! I've opened the phone twice now due to not gluing enough the first time. I wish iFixit sold a battery for the N20 Ultra. I had to get generics and one was total garbage.

    Steven Roberts -

  3. i4MiyCCamyw4J6SX
    i4MiyCCamyw4J6SX
    PyL1BkDZpEcnuoJL
    OXNO1MSnlT5KSdaU

    • Schiebe das Plektrum an der linken Kante entlang zur unteren linken Ecke hin und trenne dabei den Kleber auf.

    • Lasse das Plektrum in der unteren linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

  4. uqcTEBomZhSKHwVa
    uqcTEBomZhSKHwVa
    FgJCRcyEKTiATQc2
    RCFRW3IgnVORkZal

    • Schiebe während des Auftrennens das Plektrum nicht tiefer als 5 mm ein, du könntest sonst Bauteile im Inneren beschädigrn.

    • Wiederhole das Verfahren - also Erwärmen und Auftrennen - für die restlichen drei Seiten des Smartphones.

    • Am Besten lässt du in jeder Ecke ein Plektrum stecken und fährst mit einem weiteren Plektrum im so entstandenen Spalt fort.

    • Lasse in jeder Ecke ein Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

    • Schiebe ein Plektrum rund um das ganze Smartphone herum, bewege es dabei vor und zurück, so dass der Kleber komplett aufgetrennt wird. Wenn er etwas widerspenstig ist, erwärme die betreffende Stelle.

    A que temperatura debe calentarse el teléfono para retirar la tapa trasera?

    Carlos Lozano -

  5. AKihICedkRISIPMh
    AKihICedkRISIPMh
    KFgU1GoqHt3Z4ZT5

    • Hebe die Rückseite gerade nach oben und entferne sie.

  6. ERcpeA35onq5S6KC
    ERcpeA35onq5S6KC
    RG1ZOBNc4LCTMbnK

    • Heble den Druckstecker der drahtlosen Ladespule mit dem spitzen Ende des Spudgers hoch und löse ihn ab.

    • Achte darauf, dass du nur unter der Kante des Steckers hebelst, damit der Anschluss und umliegende Bauteile nicht beschädigt werden.

    • Um Press-Fit Verbinder, wie diesen hier, wieder anzuschließen, musst du ihn erst auf einer Seite andrücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

  7. WIDFM5KZp1SyJTQG
    WIDFM5KZp1SyJTQG
    W5CBgNKsB1Cpx3fG

    • Heble den weißen Druckstecker rechts unten in der Abschirmung der Hauptplatine mit der Spudgerspitze hoch und löse ihn ab.

  8. VNtPrwCeJxJNgxtI

    • Entferne die sechs 4 mm Kreuzschlitzschrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.

    • Wenn diese Schrauben noch nie herausgedreht worden sind, kann das schwer gehen, da sie mit Gewindesicherung verklebt sind.

    • Halte während der gesamten Reparatur die Schrauben gut geordnet und sorge dafür, dass jede an ihren alten Platz zurück kommt.

  9. bmNGGoKHADitLVy1
    bmNGGoKHADitLVy1
    VVGpALAwkZPGvmOq
    HTlScxHeVQdQARxQ

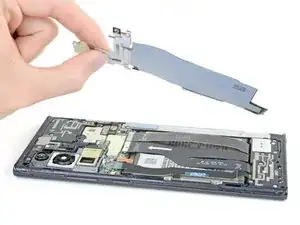

    • Hebe die Abschirmung der Hauptplatine mit einer Pinzette hoch.

    • Sei vorsichtig, die Kanten der Abschirmung sind dünn und scharf.

    • Fasse die Abschirmung der Hauptplatine mit den Fingern.

  10. 5iZgnw5Poyyj4NRf
    5iZgnw5Poyyj4NRf
    GcMOZZcHNpOmTo5c
    AxBEytFHMcyGj1DN

    • Löse die drahtlose Ladespule vom Gerät ab und entferne sie.

    • Die drahtlose Ladespule ist leicht festgeklebt.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Samsung Galaxy Note20 Ultra Forum findest du Hilfe bei der Fehlersuche.
