Samsung Galaxy Note5 Frontkamera/Rückkamera/Ohrlautsprecher Austausch

Geschrieben von: Sophia
  • Kommentare: 9
Samsung Galaxy Note5 Frontkamera/Rückkamera/Ohrlautsprecher Austausch

Schwierigkeitsgrad

Mittel

Schritte

12

Zeitaufwand

Keine Schätzung

Einleitung

Beim Austausch von Frontkamera,Rückamera und Ohrlautsprecher sind etwa die gleichen Schritte durchzuführen. Hier wird deswegen alles auf ein Mal gezeigt.

  1. RWN2OHLJPMsVUU2i
    RWN2OHLJPMsVUU2i
    FjEoQEygcNF31dvy
    n6LLwFDe3i2TJwKv

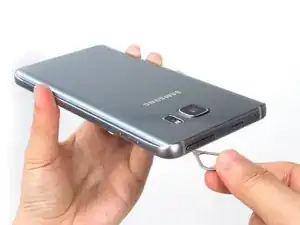

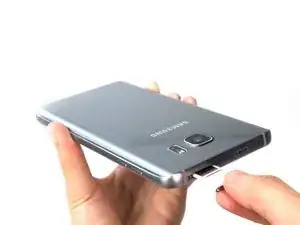

    • Entferne den SIM Einschub.

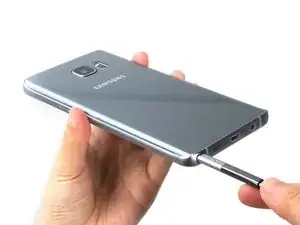

  2. 6wpYZBnO26FBOhSw
    6wpYZBnO26FBOhSw
    hrCfLiHEwJRBmjja
    PVcxpYWwsFx2qTLY

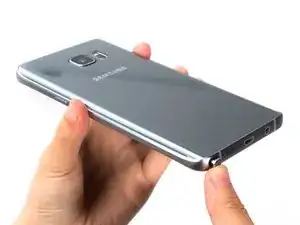

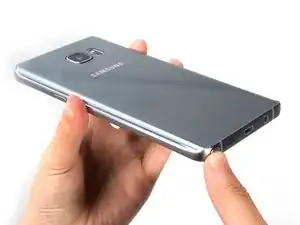

    • Entferne den S Pen.

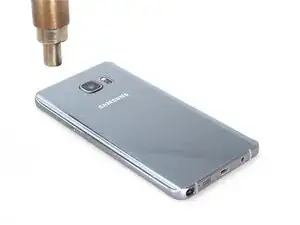

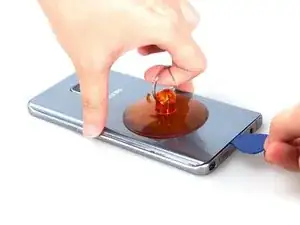

  3. TYZJZCTM14NSnboN
    TYZJZCTM14NSnboN
    H2TN4BEcxGfQDgXO
    PKNCxXUFePLoLTK4

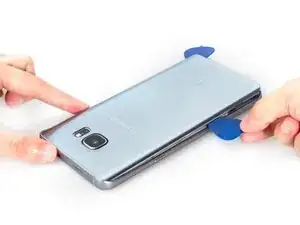

    • Entferne die Rückabdeckung.

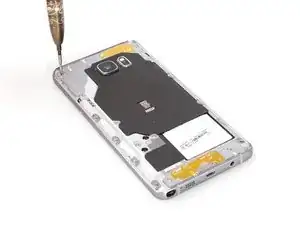

  4. O5MqwZEYCxGsmOFJ
    O5MqwZEYCxGsmOFJ
    b5ty5wfKdVqMOaFE

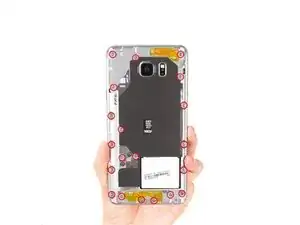

    • Drehe die Schrauben heraus.

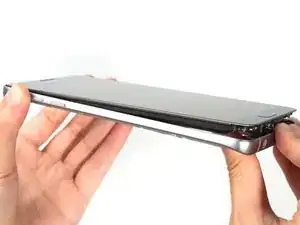

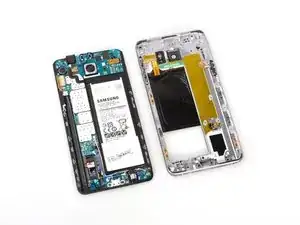

  5. RVNYaOEDqIrnmeiK
    RVNYaOEDqIrnmeiK
    xGtr1yObArjjEgwF
    KdYsDi6NrlVSkfyn

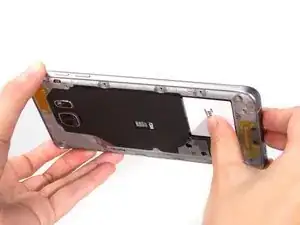

    • Entferne das mittlere Gehäuseteil.

  6. MEguVNKgNJyusGtN
    MEguVNKgNJyusGtN
    injGjt2JZkCXuTUE
    fhyNrOoMCYfliFwK

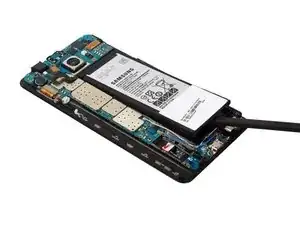

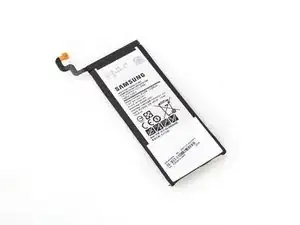

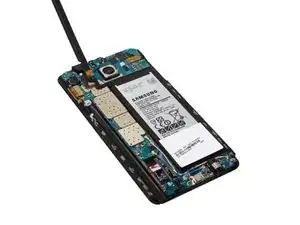

    • Entferne den Akku. Unbedingt nötig ist es nicht, es genügt auch den Anschluss von der Hauptplatine abzuziehen.

  7. KLISOX2U2Zc2ZZZg
    KLISOX2U2Zc2ZZZg
    XUdyO1ixJfWODBnS
    Oa35MaAIeXCTFvol

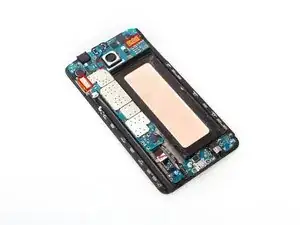

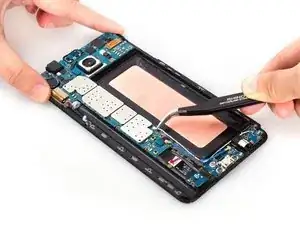

    • Löse den Verbinder von der Platine.

  8. kZMP1XrrrAVCXEbT
    kZMP1XrrrAVCXEbT
    QQwe5SY6msmWaUPS

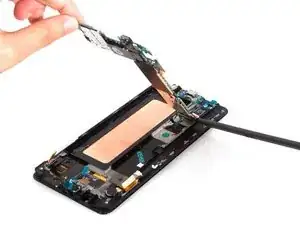

    • Löse den Anschluss der USB Platine auf der Rückseite und entferne die Hauptplatine vom Vorderteil.

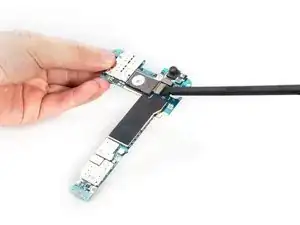

  9. 5nRVQifE5S5UQonP
    5nRVQifE5S5UQonP
    OTYHcFI3SSBLSMBd
    oXbFZaGNtBgKgwwq

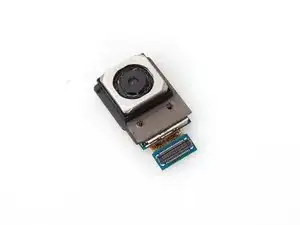

    • Entferne die Rückkamera.

  10. 1gEOpCctoS1vpkIG
    1gEOpCctoS1vpkIG
    EPp6lA6sq3HJpBkU

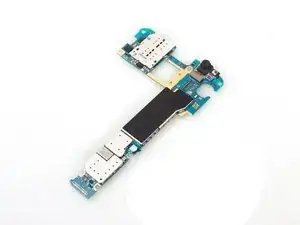

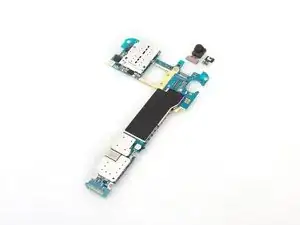

    • Entferne die Frontkamera und das Mikrofon der Geräuschunterdrückung.

  11. dkGnXL6IYInyVLEC
    dkGnXL6IYInyVLEC
    VdmmfVBSKEHTP25a
    TJF14bRIIsXuTFwc

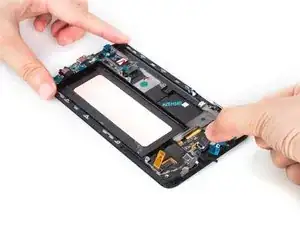

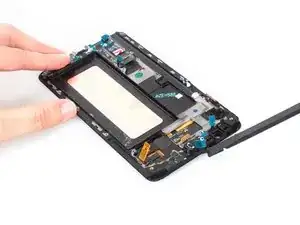

    • Entferne die Einheit des Ohrlautsprechers.

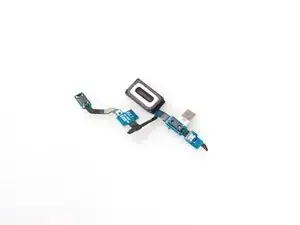

  12. qlgYnvEyTFARYStC

    • Hier ist die Ohrhörereinheit mit einigen Sensoren.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
