Samsung Galaxy Note9 Akku tauschen

Geschrieben von: Sam Omiotek

Kommentare: 19

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Wenn der Akku deines Galaxy Note9 schnell leer wird, nicht lädt oder das Gerät nicht an geht, ist möglicherweise ein Akkutausch fällig. Diese Anleitung zeigt, wie das geht.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Entlade den Akku aus Sicherheitsgründen unter 25%, bevor du mit der Reparatur anfängst. Das reduziert das Risiko, dass sich der Akku entzündet oder explodiert, falls er versehentlich während der Reparatur beschädigt wird.

Damit der neue Akku beste Leistungen bringt, solltest du ihn neu kalibrieren: Lade ihn auf 100% und lasse das Ladegerät mindestens zwei weitere Stunden angeschlossen. Benutze dann dein dein Smartphone, bis es sich von selbst ausschaltet. Lade es dann ununterbrochen wieder auf 100% auf.

Werkzeuge

Ersatzteile

Schritt 1

Schalte das Gerät aus, bevor du mit der Demontage beginnst.
Benutze einen Föhn, Heißluftgebläse oder einen erhitzten iOpener und erhitze damit die rechte Kante der Rückseite des Geräts für ca. eine Minute, um den Klebstoff darunter zu lösen.

If using an iOpener it will need to be fully heated and set on for at least 5 minutes. You’ll know the phone is hot enough when its almost too hot to touch.

Spencer Barron - 14/12/20

Schritt 2

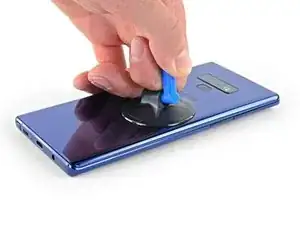

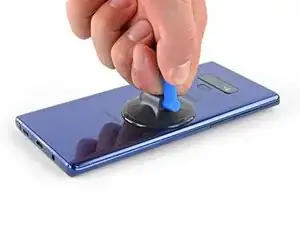

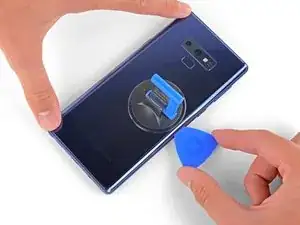

Setze einen Saugheber auf die Rückseite auf.
Hebe die Rückseite mit dem Saugheber soweit hoch, dass eine Lücke zwischen der Rückseite und dem Rahmen des Gerätes entsteht.
Schiebe nun ein Plektrum in den Spalt.
Wenn das Glas stark gesplittert ist, klebe es mit Paketklebeband ab, um eine Fläche zu schaffen, auf der der Saugheber halten kann.
Wenn der Kleber sich nicht lösen lässt, erhitze die Stelle stärker. Ziehe auf keinen Fall zu stark am Glas, da dieses sonst brechen kann.

It takes so much heat that it is concerning that damage might be caused to the internal parts. It is difficult to heat the glue, pull the case apart and insert the pick at same time. May need some more pointers to handle these situations first, to prevent possible damage. Also what about the glue that is heated and then cooled before opening? Does it run inside and cause greater adhesion after it cools? Another thing, the handling may cause the phone to turn back on while working to separate. Don't know that that is of concern.

Lou Smith -

Angle the pick up very slightly so the point goes up into the curve of the glass, not down towards the workings of the phone

Dean Lee -

Schritt 3

Beachte, dass an der Oberkante und rund um die Kamera mehr Klebstoff ist, als am restlichen Gerät.
Durchtrenne den Kleber sehr vorsichtig in der Nähe des Fingerabdrucksensors, da sonst das Flachbandkabel im Inneren beschädigt werden könnte.

It's extremely easy to crack the back glass when nearing and rounding the corners. It's probably a good idea to soften the adhesive with heat as you go.

Aaron Peterson -

Step 5 is NOT "cut through the adhesive", that's steps 5-10. Step 5 is "Begin the careful process of cutting through the adhesive, starting at the right side where you already softened it. Proceed carefully, slowly, and warmly through the following steps."

Aaron Peterson - 08/01/23

Schritt 4

Beginne in der Mitte und durchtrenne den Klebstoff mit dem Plektrum. Schiebe es mehrfach hoch und runter.
Schiebe das Plektrum auf keinen Fall mehr als die Hälfte in das Gerät, wenn du in der Nähe des Fingerabdrucksensors oder der Kameras schneidest. Sonst könnten innere Komponenten beschädigt werden.

Schritt 5

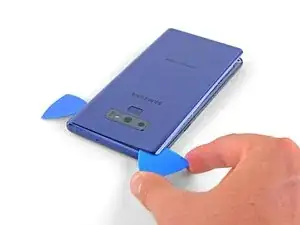

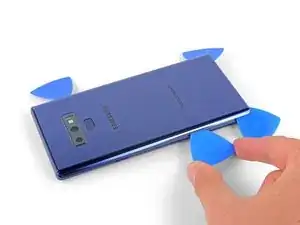

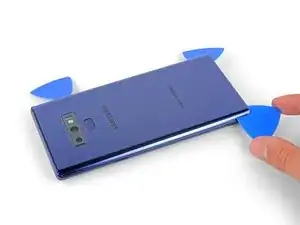

Lasse ein Plektrum in der oberen rechten Ecke stecken.
Verwende ein weiteres Plektrum, um den Klebstoff an der unteren rechten Ecke zu lösen.
Lasse das Plektrum im Smartphone stecken.
Verwende einen iOpener, Föhn oder ein Haißluftgebläse, um den Klebstoff gegebenenfalls wieder aufzuweichen falls nötig.

There seems to be a lot of glue at the bottom, I broke the glass as I was cutting past the charging port - not sure if it was already fractured or just not enough heat (I used Sellotape so it didn't break up into pieces!)

I think LOTS of heat & patience is the key!

Be very careful around the corners and bottom (probably top too, but I didn't have a problem there). Make sure you've cut in far enough down the side first (go in about 1cm) but less round the corners and work in slowly.

Dean Lee -

Schritt 6

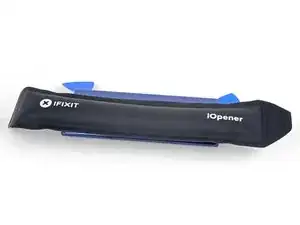

Verwende einen Föhn, ein Heißluftgebläse oder einen iOpener um den Klebstoff an der linken Rückseite aufzuweichen. Erhitze die Stelle für ca. eine Minute.

If using an iOpener it will need to be fully heated and set on for at least 5 minutes. You’ll know the phone is hot enough when its almost too hot to touch.

Spencer Barron - 14/12/20

Schritt 7

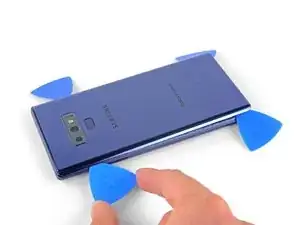

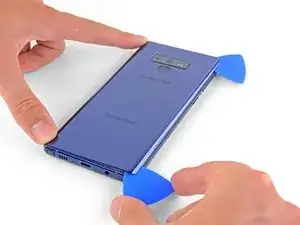

Schiebe ein Plektrum in die untere linke Ecke der Rückseite.
Mit einem weiteren Plektrum schneide den Klebstoff an der linken Kante der Rückabdeckung entlang.
Schiebe das Plektrum auf keinen Fall mehr als die Hälfte in das Gerät, wenn du den Klebstoff in der Nähe des Fingerabdrucksensors löst, da du sonst das Flachbandkabel beschädigen könntest.
Es ist in Ordnung, wenn Plektren herausfallen, wenn sich die Rückseite zunehmend löst.

Schritt 8

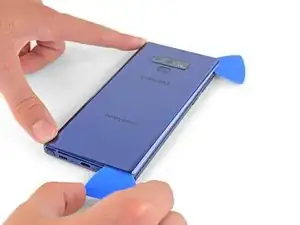

Schneide mit den eingesteckten Plektrum vorsichtig an der oberen linken Ecke des Geräts den Klebstoff durch.
Letztenendes schneide das letzte Stück Klebstoff mit einem Plektrum durch.
Verwende wenn nötig einen Föhn, iOpener oder ein Heißluftgebläse, um den Kleber nochmals aufzuweichen.

Schritt 9

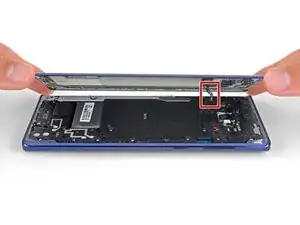

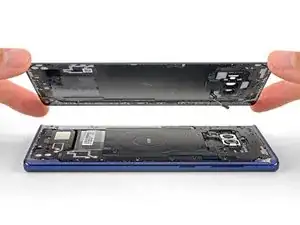

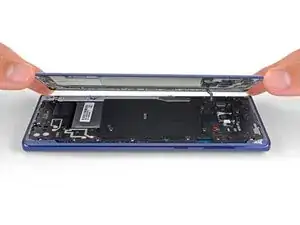

Hebe die rechte Seite der Rückseite zuerst hoch.
Kippe die Rückseite an der linken Seite hoch, sodass du das Flachbandkabel des Fingerabdrucksensors sehen kannst.
Ziehe das Flachbandkabel noch nicht heraus.

Thought I'd done something wrong here as there wasn't a cable attached to the back - the fingerprint reader hadn't come away with the back, but had stayed with the phone.

Dean Lee -

Schritt 10

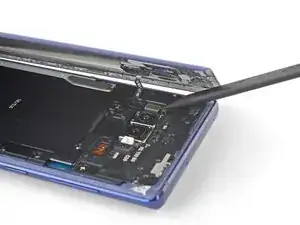

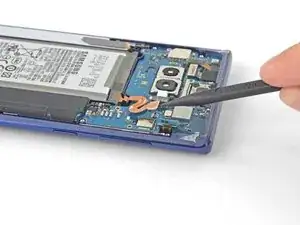

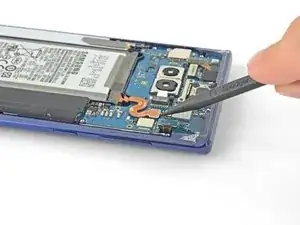

Benutze die Spitze des Spudgers, um das Flachbandkabel des Fingerabdrucksensors nach oben aus seinem Anschluss zu hebeln.

On my phone the fingerprint sensor did not come off with the back cover but stayed on the phone!

Dean Lee -

Schritt 11

Entferne die Rückseite.
Um die neue Rückseite wieder zu montieren:
Entferne jegliche Rückstände des Klebers vom Gehäuse des Geräts. Säubere dann die Flächen mit hoch konzentriertem Isopropylalkohol (mind. 90%) und einem fusselfreien Tuch, um die Oberfläche für den neuen Kleber vorzubereiten.
Trage vorsichtig den neuen Kleber auf die abgetrennte Rückseite des Geräts auf. Richte nun eine Glaskante am Rahmen des Geräts aus und drücke die Rückseite in das Gehäuse.
Alternativ kann die Rückseite auch ohne das Verwenden von neuem Kleber wieder montiert werden. Es dürfen keine größeren Klebestückchen vorhanden sein, die zu Problemen beim Montieren führen könnten. Nachdem die Rückseite sitzt, erhitze diese nochmal und drücke sie dann in das Gehäuse. Es wird halten, allerdings nicht mehr wasserdicht sein.
Schalte das Gerät ein, bevor du die Rückseite wieder verklebst, um sicher zu sein, dass alles funktioniert.

I am installing a new backplate (this is my first repair; I was CERTAIN that I would crack the back glass, and I was NOT wrong) but I’m not sure how tweezers are meant to remove gooey adhesive! I simply used the blue plastic pry tool as a scraper and gently rolled up the goo. Maybe the glue is different because I have a refurbished phone? That may also explain why I had so much trouble with Step 1. Hope that this helps!

Christopher Yarlott -

Schritt 12

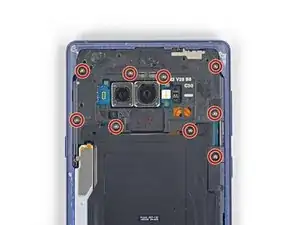

Entferne die neun 4 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen befestigt ist.

There are two more screws on the bottom right corner of the little side frame that the Qi plate is glued to. I took those out as it put less stress on it.

John Stone -

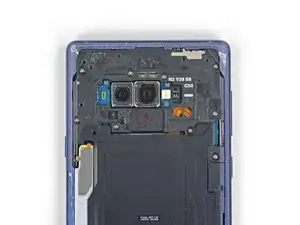

Schritt 13

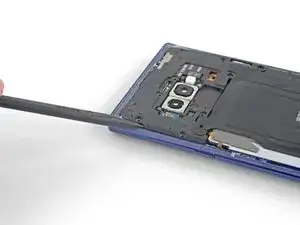

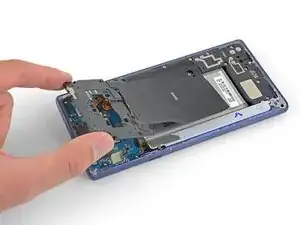

Setze die Spudgerspitze in die obere linke Ecke des oberen Mittelrahmens ein.
Heble den oberen Mittelrahmen aus dem Smartphone heraus.
Der obere Mittelrahmen kann ein- und ausrasten.

Schritt 14

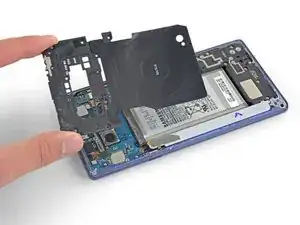

Löse die drahtlose Ladespule von der linken Seite beginnend vom Akku ab.
Der Kleber ist nicht sehr stark, du kannst aber ein Plektrum zum Ablösen benutzen.
Lasse beim Zusammenbau zuerst den oberen Mittelrahmen einrasten, bevor du die Spule zum drahtlosen Laden wieder festklebst.

Be careful not to tear it as it comes off - especially the side bits that stick out a bit

Dean Lee -

Schritt 15

Trenne das orangene Flachbandkabel, mit dem der Akku an der Hauptplatine angeschlossen ist, mit der Spudgerspitze ab.

Schritt 16

Tröpfle in die Vertiefung des Akkus etwas 90%igen Isopropylalkohol an der Unterkante und an der oberen linken Ecke des Akkus ein.
Lasse den Alkohol einige Minuten lang einwirken, damit der Kleber unter dem Akku aufweicht.
Kippe das Smartphone in verschiedene Richtungen, so dass der Alkohol unter den Akku läuft.

Schritt 17

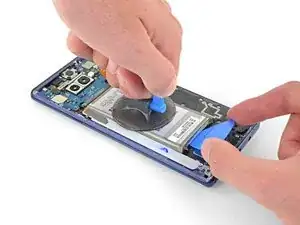

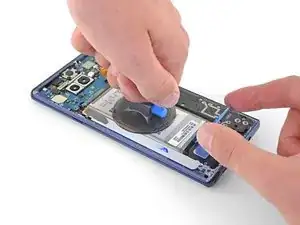

Bringe einen Saugheber am Akku an.
Möglicherweise musst du mehrmals versuchen, den Saugheber zu befestigen. Versuche ihn so mittig wie möglich anzubringen und vermeide den weißen Aufkleber unten am Akku.
Hebe den Akku soweit gerade nach oben, so dass ein Spalt entsteht, in den du ein Plektrum einsetzen kannst.
Setze ein Plektrum unter die Unterkante des Akkus ein und verdrehe es, so dass sich der Kleber am Akku löst.
Wenn sich der Akku nicht leicht ablöst, dann gib noch etwas mehr Alkohol daran und wiederhole den letzten Schritt, um den Kleber weiter zu schwächen.
Entferne den Akku.
Verbiege den Akku nicht. Verwende ihn nicht noch einmal.

Zero chance of the iFixIt suction cup sticking to the battery as it is too big so hangs over the side and doesn't get a seal.

I used loads of IPA, waited, tilted phone about, more IPA, more tilting, more IPA and prised the battery a bit at the bottom with a spudger, more IPA, prised a bit more at the bottom then (gently) prised it from the top left and it came out.

Dean Lee -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.
