Samsung Galaxy Note9 Fingerabdrucksensor tauschen

Geschrieben von: Sam Omiotek
  • Kommentare: 11
Samsung Galaxy Note9 Fingerabdrucksensor tauschen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie der Fingerabdrucksensor im Samsung Galaxy Note9 ausgetauscht werden kann.

  1. imr3TvrFDDQ2Smgb

    • Schalte das Gerät aus, bevor du mit der Demontage beginnst.

    • Benutze einen Föhn, Heißluftgebläse oder einen erhitzten iOpener und erhitze damit die rechte Kante der Rückseite des Geräts für ca. eine Minute, um den Klebstoff darunter zu lösen.

    If using an iOpener it will need to be fully heated and set on for at least 5 minutes. You’ll know the phone is hot enough when its almost too hot to touch.

    Spencer Barron -

  2. wK5AZqwWYVFHhdpM
    wK5AZqwWYVFHhdpM
    AiS2h1pqRmiTyrnX
    ijSfEkEAirfgkjyB

    • Setze einen Saugheber auf die Rückseite auf.

    • Hebe die Rückseite mit dem Saugheber soweit hoch, dass eine Lücke zwischen der Rückseite und dem Rahmen des Gerätes entsteht.

    • Schiebe nun ein Plektrum in den Spalt.

    • Wenn das Glas stark gesplittert ist, klebe es mit Paketklebeband ab, um eine Fläche zu schaffen, auf der der Saugheber halten kann.

    • Wenn der Kleber sich nicht lösen lässt, erhitze die Stelle stärker. Ziehe auf keinen Fall zu stark am Glas, da dieses sonst brechen kann.

    It takes so much heat that it is concerning that damage might be caused to the internal parts. It is difficult to heat the glue, pull the case apart and insert the pick at same time. May need some more pointers to handle these situations first, to prevent possible damage. Also what about the glue that is heated and then cooled before opening? Does it run inside and cause greater adhesion after it cools? Another thing, the handling may cause the phone to turn back on while working to separate. Don't know that that is of concern.

    Lou Smith -

    Angle the pick up very slightly so the point goes up into the curve of the glass, not down towards the workings of the phone

    Dean Lee -

  3. phWdatcXskIOnRO3

    • Beachte, dass an der Oberkante und rund um die Kamera mehr Klebstoff ist, als am restlichen Gerät.

    • Durchtrenne den Kleber sehr vorsichtig in der Nähe des Fingerabdrucksensors, da sonst das Flachbandkabel im Inneren beschädigt werden könnte.

    It's extremely easy to crack the back glass when nearing and rounding the corners. It's probably a good idea to soften the adhesive with heat as you go.

    Aaron Peterson -

    Step 5 is NOT "cut through the adhesive", that's steps 5-10. Step 5 is "Begin the careful process of cutting through the adhesive, starting at the right side where you already softened it. Proceed carefully, slowly, and warmly through the following steps."

    Aaron Peterson -

  4. YpkbXvVWUIR4Afeb
    YpkbXvVWUIR4Afeb
    FaUbUKoZe6HurIby
    5vZLASPFVpEgMyLC

    • Beginne in der Mitte und durchtrenne den Klebstoff mit dem Plektrum. Schiebe es mehrfach hoch und runter.

    • Schiebe das Plektrum auf keinen Fall mehr als die Hälfte in das Gerät, wenn du in der Nähe des Fingerabdrucksensors oder der Kameras schneidest. Sonst könnten innere Komponenten beschädigt werden.

  5. OFSZgLGgXARkwaWJ
    OFSZgLGgXARkwaWJ
    E6TEFVlXsPNDGGHi
    FFeOmLNySIi2VTct

    • Lasse ein Plektrum in der oberen rechten Ecke stecken.

    • Verwende ein weiteres Plektrum, um den Klebstoff an der unteren rechten Ecke zu lösen.

    • Lasse das Plektrum im Smartphone stecken.

    • Verwende einen iOpener, Föhn oder ein Haißluftgebläse, um den Klebstoff gegebenenfalls wieder aufzuweichen falls nötig.

    There seems to be a lot of glue at the bottom, I broke the glass as I was cutting past the charging port - not sure if it was already fractured or just not enough heat (I used Sellotape so it didn't break up into pieces!)

    I think LOTS of heat & patience is the key!

    Be very careful around the corners and bottom (probably top too, but I didn't have a problem there). Make sure you've cut in far enough down the side first (go in about 1cm) but less round the corners and work in slowly.

    Dean Lee -

  6. 2jDIRHRfM2FgHNFR

    • Verwende einen Föhn, ein Heißluftgebläse oder einen iOpener um den Klebstoff an der linken Rückseite aufzuweichen. Erhitze die Stelle für ca. eine Minute.

    If using an iOpener it will need to be fully heated and set on for at least 5 minutes. You’ll know the phone is hot enough when its almost too hot to touch.

    Spencer Barron -

  7. 1mtB1lSGkZWyMSrM
    1mtB1lSGkZWyMSrM
    4K246ldIYZVMViQv
    FFMXuXrVm2DpNhZ6

    • Schiebe ein Plektrum in die untere linke Ecke der Rückseite.

    • Mit einem weiteren Plektrum schneide den Klebstoff an der linken Kante der Rückabdeckung entlang.

    • Schiebe das Plektrum auf keinen Fall mehr als die Hälfte in das Gerät, wenn du den Klebstoff in der Nähe des Fingerabdrucksensors löst, da du sonst das Flachbandkabel beschädigen könntest.

    • Es ist in Ordnung, wenn Plektren herausfallen, wenn sich die Rückseite zunehmend löst.

  8. nNSpwZdhgreWl3rh
    nNSpwZdhgreWl3rh
    DrwI6NpI44hU5bGQ
    6tniPN2RFyvbFgLv

    • Schneide mit den eingesteckten Plektrum vorsichtig an der oberen linken Ecke des Geräts den Klebstoff durch.

    • Letztenendes schneide das letzte Stück Klebstoff mit einem Plektrum durch.

    • Verwende wenn nötig einen Föhn, iOpener oder ein Heißluftgebläse, um den Kleber nochmals aufzuweichen.

  9. CFGPd5CUmuDGj14k
    CFGPd5CUmuDGj14k
    XadxJ3X5cMDYZdsS

    • Hebe die rechte Seite der Rückseite zuerst hoch.

    • Kippe die Rückseite an der linken Seite hoch, sodass du das Flachbandkabel des Fingerabdrucksensors sehen kannst.

    • Ziehe das Flachbandkabel noch nicht heraus.

    Thought I'd done something wrong here as there wasn't a cable attached to the back - the fingerprint reader hadn't come away with the back, but had stayed with the phone.

    Dean Lee -

  10. EOB5BnuPwLiWhRJy
    EOB5BnuPwLiWhRJy
    pvUG6RHyuIevnBsT

    • Benutze die Spitze des Spudgers, um das Flachbandkabel des Fingerabdrucksensors nach oben aus seinem Anschluss zu hebeln.

    On my phone the fingerprint sensor did not come off with the back cover but stayed on the phone!

    Dean Lee -

  11. fxtTpIwKVs1XBASZ

    • Entferne die Rückseite.

    • Um die neue Rückseite wieder zu montieren:

    • Entferne jegliche Rückstände des Klebers vom Gehäuse des Geräts. Säubere dann die Flächen mit hoch konzentriertem Isopropylalkohol (mind. 90%) und einem fusselfreien Tuch, um die Oberfläche für den neuen Kleber vorzubereiten.

    • Trage vorsichtig den neuen Kleber auf die abgetrennte Rückseite des Geräts auf. Richte nun eine Glaskante am Rahmen des Geräts aus und drücke die Rückseite in das Gehäuse.

    • Alternativ kann die Rückseite auch ohne das Verwenden von neuem Kleber wieder montiert werden. Es dürfen keine größeren Klebestückchen vorhanden sein, die zu Problemen beim Montieren führen könnten. Nachdem die Rückseite sitzt, erhitze diese nochmal und drücke sie dann in das Gehäuse. Es wird halten, allerdings nicht mehr wasserdicht sein.

    • Schalte das Gerät ein, bevor du die Rückseite wieder verklebst, um sicher zu sein, dass alles funktioniert.

    I am installing a new backplate (this is my first repair; I was CERTAIN that I would crack the back glass, and I was NOT wrong) but I’m not sure how tweezers are meant to remove gooey adhesive! I simply used the blue plastic pry tool as a scraper and gently rolled up the goo. Maybe the glue is different because I have a refurbished phone? That may also explain why I had so much trouble with Step 1. Hope that this helps!

    Christopher Yarlott -

  12. K3BAoyO4SGOtLkfi

    • Erwärme den Fingerabdrucksensor von außen mit einem Heißluftgebläse, einem Haartrockner oder einem heißen iOpener, um den Kleber darunter aufzuweichen.

  13. UcuRNeWJBUtqAbdH
    UcuRNeWJBUtqAbdH
    U46LMDZ2Sx2L2Wxq

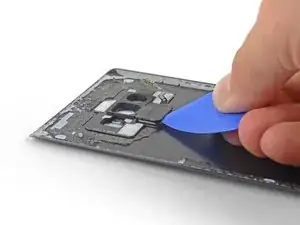

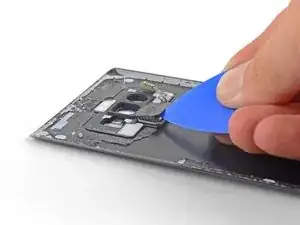

    • Setze ein Plektrum unter die Rückseite des Fingerabdrucksensors ein.

    • Verdrehe das Plektrum, so dass sich der Fingerabdrucksenso von der Rückseite ablöst.

  14. 1SwNcGFKMgStUKV3
    1SwNcGFKMgStUKV3
    3QZRvivr5Xl6OBRI

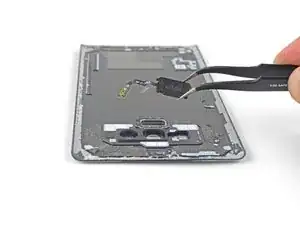

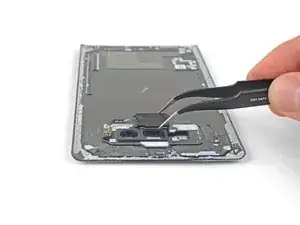

    • Entferne den Fingerabdrucksensor.

    • So wird der Fingerabdrucksensor wieder eingebaut:

    • Nimm eine Pinzette und ziehe soviel wie möglich vom Kleber ab. Entferne die verbliebenen Klebstoffreste mit 90%igem Isopropylalkohol und einem fusselfreien Tuch.

    • Wenn du einen alten Fingerabdrucksensor wiederverwenden willst, dann ersetze den originalen Kleber durch vorgestanzte Klebestreifen.

    The fingerprint sensor I had was much to tight to connect it before the rear glass. After experimenting with the finest tweezers, trying to secure the connector was not possible. Instead I removed the sensor from the glass, secured the connector to the port then lowered the glass over the sensor. Because the sensor body is closer to midline I had enough clearance to make fine adjustments with a pin in order to align it with the rear glass cutout. Other than reversing those steps the rest of this guide was excellent. Good work and successful repair.

    Ev Conger -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.
