Samsung Galaxy Note9 Ladeeinheit tauschen

Setze ein SIM-Auswurfwerkzeug oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub ein.

Drücke darauf, bis der Einschub herauskommt.

Entferne den SIM-Einschub.

Schalte das Gerät aus, bevor du mit der Demontage beginnst.

Benutze einen Föhn, Heißluftgebläse oder einen erhitzten iOpener und erhitze damit die rechte Kante der Rückseite des Geräts für ca. eine Minute, um den Klebstoff darunter zu lösen.

Setze einen Saugheber auf die Rückseite auf.

Hebe die Rückseite mit dem Saugheber soweit hoch, dass eine Lücke zwischen der Rückseite und dem Rahmen des Gerätes entsteht.

Schiebe nun ein Plektrum in den Spalt.

Beachte, dass an der Oberkante und rund um die Kamera mehr Klebstoff ist, als am restlichen Gerät.

Durchtrenne den Kleber sehr vorsichtig in der Nähe des Fingerabdrucksensors, da sonst das Flachbandkabel im Inneren beschädigt werden könnte.

Beginne in der Mitte und durchtrenne den Klebstoff mit dem Plektrum. Schiebe es mehrfach hoch und runter.

Lasse ein Plektrum in der oberen rechten Ecke stecken.

Verwende ein weiteres Plektrum, um den Klebstoff an der unteren rechten Ecke zu lösen.

Lasse das Plektrum im Smartphone stecken.

Verwende einen Föhn, ein Heißluftgebläse oder einen iOpener um den Klebstoff an der linken Rückseite aufzuweichen. Erhitze die Stelle für ca. eine Minute.

Schiebe ein Plektrum in die untere linke Ecke der Rückseite.

Mit einem weiteren Plektrum schneide den Klebstoff an der linken Kante der Rückabdeckung entlang.

Schneide mit den eingesteckten Plektrum vorsichtig an der oberen linken Ecke des Geräts den Klebstoff durch.

Letztenendes schneide das letzte Stück Klebstoff mit einem Plektrum durch.

Hebe die rechte Seite der Rückseite zuerst hoch.

Kippe die Rückseite an der linken Seite hoch, sodass du das Flachbandkabel des Fingerabdrucksensors sehen kannst.

Benutze die Spitze des Spudgers, um das Flachbandkabel des Fingerabdrucksensors nach oben aus seinem Anschluss zu hebeln.

Entferne die Rückseite.

Entferne jegliche Rückstände des Klebers vom Gehäuse des Geräts. Säubere dann die Flächen mit hoch konzentriertem Isopropylalkohol (mind. 90%) und einem fusselfreien Tuch, um die Oberfläche für den neuen Kleber vorzubereiten.

Trage vorsichtig den neuen Kleber auf die abgetrennte Rückseite des Geräts auf. Richte nun eine Glaskante am Rahmen des Geräts aus und drücke die Rückseite in das Gehäuse.

Entferne die neun 4 mm Kreuzschlitzschrauben, mit denen der obere Mittelrahmen befestigt ist.

Setze die Spudgerspitze in die obere linke Ecke des oberen Mittelrahmens ein.

Heble den oberen Mittelrahmen aus dem Smartphone heraus.

Löse die drahtlose Ladespule von der linken Seite beginnend vom Akku ab.

Trenne das orangene Flachbandkabel, mit dem der Akku an der Hauptplatine angeschlossen ist, mit der Spudgerspitze ab.

Entferne die neun 4 mm Kreuzschlitzschrauben von der Kunststoffabdeckung nahe am Akku.

Entferne die Kunststoffabdeckung nahe am Akku.

Setze die Spudgerspitze oben am unteren Mittelrahmen ein.

Heble den unteren Mittelrahmen aus dem Smartphone heraus.

Entferne den unteren Mittelrahmen.

Heble den Stecker der Frontkamera mit der Spudgerspitze gerade nach oben aus seinem Anschluss hoch.

Entferne die Frontkamera mit einer Pinzette.

Trenne den Irisscanner mit der Spudgerspitze von der Hauptplatine ab.

Entferne den Irisscanner mit einer Pinzette.

Heble den Stecker der Frontsensoren mit dem flachen Ende des Spudgers aus seinem Anschluss heraus.

Trenne das Displaykabel mit dem flachen Ende des Spudgers von der Hauptplatine ab.

Trenne das Touchscreenkabel mit dem flachen Ende des Spudgers von der Hauptplatine ab.

Trenne die Ladeeinheit mit dem flachen Ende des Spudgers von der Hauptplatine ab.

Entferne die drei 4 mm Kreuzschlitzschrauben, mit denen die Hauptplatine befestigt ist.

Hebe die Hauptplatine an der oberen linken Ecke behutsam mit dem Spudger hoch.

Entferne vorsichtig die Hauptplatine.

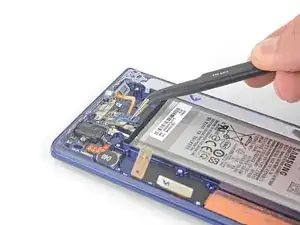

Entferne die zwei 3,2 mm Kreuzschlitzschrauben von der Ladeeinheit.

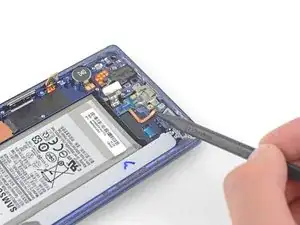

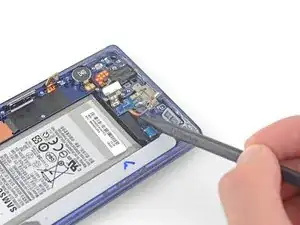

Hebe das Mikrofon mit der Spudgerspitze aus seiner Fassung nach oben und löse das Mikrofonkabel vom Smartphone ab.

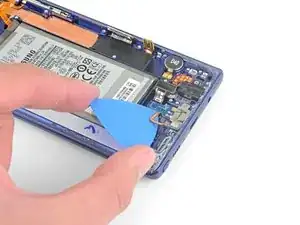

Setze ein Plektrum unter die Ladeeinheit und heble sie vom Smartphone ab.

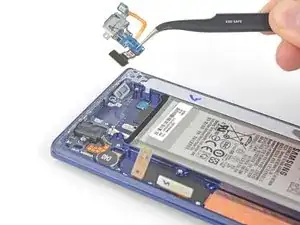

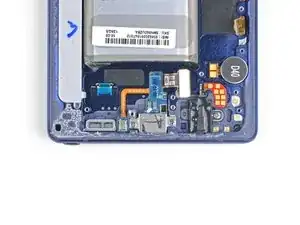

Entferne die Ladeeinheit mit einer Pinzette.
