Samsung Galaxy S20 Ohrhörer-Lautsprecher tauschen

Setze ein SIM-Karten-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub, der sich an der Oberkante des Smartphones neben dem Plastikantennenband befindet.

Drücke fest darauf, um den Einschub herauszuholen.

Entferne den SIM-Einschub.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die Unterkante wie möglich

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt.

Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.

Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt ein.

Du kannst auch ein paar Tropfen Isopropylalkohol (mehr als 90%ig) auf die Fuge träufeln, um den Kleber etwas aufzuweichen.

Wenn das Plektrum weit genug unter die Kante des Glases eingesetzt ist, kannst du es nach unten kippen und weiter hineinschieben, um so den Kleber der Rückabdeckung ganz aufzutrennen.

Schiebe das Plektrum an der linken Kante des Smartphones entlang, um den Kleber der Rückabdeckung weiter aufzutrennen.

Lasse ein Plektrum unter der linken Kante nahe an der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum an der rechten Kante entlang, um den Kleber der Rückabdeckung aufzutrennen.

Lasse das Plektrum unter der rechten Kante des Glases oben am Gerät stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückabdeckung.

Schiebe das Plektrum von der rechten Kante des Gerätes allmählich um die obere rechte Ecke herum.

Fahre mit dem Auftrennen an der Oberkante bis zur oberen linken Ecke hin fort, bis der Kleber der Rückabdeckung ganz abgetrennt ist.

Hebe die Rückabdeckung langsam an. Benutze Plektren, um den restlichen Kleber zu durchtrennen.

Entferne die Rückabdeckung

Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.

Entferne Ansammlungen von altem Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die betreffende Stelle.

Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.

Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.

Entferne die fünf 4 mm langen Kreuzschlitzschrauben #00, mit denen die Halterung der Hauptplatine befestigt ist.

Ziehe die Halterung der Hauptplatine behutsam mit einer Pinzette hoch und lasse sie aus dem Plastikmittelrahmen ausrasten.

Löse die Spule für das drahtlose Laden behutsam vom Gerät ab.

Entferne die Spule für das drahtlose Laden.

Heble den Akkustecker mit einem Spudger hoch und trenne den Akku ab.

Entferne die fünf 4 mm langen Kreuzschlitzschrauben #00, mit denen der Lautsprecher und der untere Mittelrahmen befestigt sind.

Setze die Spitze eines Spudgers oder einer Pinzette in die Einkerbung in der oberen linken Ecke des Mittelrahmens ein. Heble nach oben, damit sich die Rasten lösen, mit denen er befestigt ist.

Entferne den Lautsprecher und den unteren Mittelrahmen.

Heble das Haupt-Flachbandkabel und das kleinere Flachbandkabel mit dem Spudger hoch und löse sie von der Tochterplatine unten am Gerät ab.

Heble das Haupt-Flachbandkabel und das kleinere Flachbandkabel mit dem Spudger hoch und löse sie von der Hauptplatine ab.

Löse behutsam das Haupt- und das kleinere Flachbandkabel ab und entferne sie.

Heble das Haupt-Displaykabel mit einem Spudger hoch und trenne es von der Hauptplatine ab.

Löse das Displaykabel behutsam ab und biege es weg, so dass der Weg für die Hauptplatine und den Akku frei ist.

Entferne die vier 4 mm langen Kreuzschlitzschrauben #00, mit denen der obere Mittelrahmen befestigt ist.

Setze die Spitze eines Spudgers in die Einkerbung auf der rechten Seite des oberen Mittelrahmens ein und heble nach oben, damit sich die Rasten lösen, mit denen er befestigt ist.

Entferne den oberen Mittelrahmen.

Heble das Flachbandkabel zu den Seitentasten mit einem Spudger hoch und trenne es von der Hauptplatine ab.

Biege das Kabel mit einer Pinzette zur Seite, so dass der Weg für die Hauptplatine frei ist.

Heble das Flachbandkabel zur Frontkamera mit einem Spudger hoch und trenne es von der Hauptplatine ab.

Biege das Kabel mit einer Pinzette zur Seite, so dass der Weg für die Hauptplatine frei ist.

Heble das Flachbandkabel zur Frontsensoren-Baugruppe mit einem Spudger hoch und trenne es von der Hauptplatine ab.

Biege das Kabel mit einer Pinzette zur Seite, so dass der Weg für die Hauptplatine frei ist.

Entferne die beiden Kreuzschlitzschrauben #00, mit denen die Hauptplatine und Kameraeinheit befestigt ist:

Eine 4 mm lange Schraube

Eine 3 mm lange Schraube

Setze das flache Ende eines Spudgers in der linken unteren Ecke der Hauptplatine ein, heble nach oben und löse sie vom Smartphone ab.

Entferne die Hauptplatinen-Einheit.

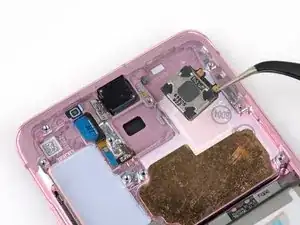

Setze die Spitze einer Pinzette in die Vertiefung in der unteren linken Ecke des Ohrhörer-Lautsprechers ein.

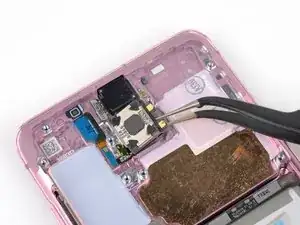

Heble nach oben, damit sich der Kleber ablöst und entferne den Ohrhörer-Lautsprecher.
