Samsung Galaxy S20 Akku tauschen

Geschrieben von: Tarun Thiruma

Kommentare: 10

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie der Akku im im Samsung Galaxy S20 ausgetauscht werden kann.

Der Akku ist stark verklebt. Du benötigst hochkonzentrierten Isopropylalkohol (mindestens 90%ig), um den Kleber aufzuweichen und zu lösen.

Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen und darfst das Smartphone nicht erhitzen.

Entlade zur Sicherheit den Akku auf unter 25%, bevor du das Gerät öffnest. Du verringert so das Risiko eines Brandschadens, wenn der Akku versehentlich während der Reparatur beschädigt wird.

Um die Reparatur abzuschließen, benötigst du Ersatzklebestreifen.

Werkzeuge

Ersatzteile

Schritt 1

Schalte vor Reparaturbeginn das Smartphone aus und trenne es vom Ladegerät.
Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, sei aber vorsichtig — das Display und der eingebaute Akku sind sehr wärmeempfindlich.

Found that using the iOpener did not provide enough heat to weaken the adhesive, went with a hairdryer instead. Make sure to never keep the hairdryer still, and apply heat on high for 30 seconds to 1 minute per side did the job for me. iOpener just did not get hot enough

Phil R -

Schritt 2

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die Unterkante wie möglich
Wenn das Display stark gesplittert ist, haftet der Saugheber wahrscheinlich besser, wenn du eine Lage von durchsichtigem Paketband anbringst. Anstelle des Saughebers könntest du auch sehr starkes Klebeband verwenden. Wenn das alles nicht hilft, kannst du den Saugheber mit Sekundenkleber am zerbrochenen Display befestigen.
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Setze die Spitze eines Plektrums in den Spalt.
Diese beiden Bauteile sind sehr eng aneinander angepasst, du musst wahrscheinlich mehrfach den iOpener erwärmen und den Saugheber benutzen .
Falls du Schwierigkeiten dabei hast, einen Spalt zu erzeugen, ist es am Besten, die Kante erneut zu erhitzen und es nochmal zu versuchen.
Wende mit dem Plektrum nicht zu viel Kraft auf, da sonst das Glas der Rückabdeckung brechen kann.

I have found it easier to use an iFlex on the camera side to get in enough to get an opening pick in. Then work the pick towards either end slowly and down the ends, making sure it’s warm to the point of being almost to hot to hold. Slow, gentle pressure t open it like a clam ;)

Stow - 13/01/21

While pulling on the back glass with the suction cup, I found it helpful to use something like the opener tool to press down on the frame. Made it easy to pull open even with the iOpener.

Ryan Sammons -

Schritt 3

Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.
Schneide den Kleber nicht in der Nähe der Ecken, dort wo das Glas abgerundet ist, auf, du riskierst sonst, dass es bricht.
Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 4

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

Schritt 5

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Setze die Spitze eines Plektrums in den Spalt ein.
An dieser Kante ist das Glas abgerundet, du kannst deswegen das Plektrum nicht sehr tief einsetzen. Solange es dir gelingt, die äußerste Spitze des Plektrums unter der Kante des Glases zu halten, kannst du fortfahren.
Diese beiden Bauteile sind sehr eng aneinander angepasst, du musst es wahrscheinlich mehrfach versuchen.
Falls du Schwierigkeiten dabei hast, einen Spalt zu erzeugen, ist es am Besten, die Kante erneut zu erhitzen und es nochmal zu versuchen.
Du kannst auch ein paar Tropfen Isopropylalkohol (mehr als 90%ig) auf die Fuge träufeln, um den Kleber etwas aufzuweichen.
Wende mit dem Plektrum nicht zu viel Kraft auf, da sonst das Glas der Rückabdeckung brechen kann.

Schritt 6

Wenn das Plektrum weit genug unter die Kante des Glases eingesetzt ist, kannst du es nach unten kippen und weiter hineinschieben, um so den Kleber der Rückabdeckung ganz aufzutrennen.

Schritt 7

Schiebe das Plektrum an der linken Kante des Smartphones entlang, um den Kleber der Rückabdeckung weiter aufzutrennen.
Sei vorsichtig, wenn du über den Grat im Rahmen gleitest, der die Lautstärkeregler und die Einschalttaste umgibt. Durch den Ausschnitt im Glas kann es leicht brechen.
Lasse ein Plektrum unter der linken Kante nahe an der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 8

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen, sei aber sehr vorsichtig, um das Gerät nicht zu überhitzen. Sowohl das Display als auch der Akku im Inneren sind sehr hitzeempfindlich.

Schritt 9

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Setze die Spitze eines Plektrums in den Spalt ein.
Genauso wie bei der vorhergehenden Kante, musst du das Plektrum nach unten kippen, um es ganz unter die Rückabdeckung zu schieben.

Schritt 10

Schiebe das Plektrum an der rechten Kante entlang, um den Kleber der Rückabdeckung aufzutrennen.
Lasse das Plektrum unter der rechten Kante des Glases oben am Gerät stecken, damit sich der Kleber nicht wieder verbindet.
Bei diesem Vorgang kann eines oder mehr der Plektren herausfallen. In diesem Fall kannst du das Plektrum/die Plektren zur Seite legen, da die Unterkante nicht mehr festkleben sollte.

Schritt 11

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückabdeckung.

Schritt 12

In der Nähe der Ecken ist das Glas der Rückabdeckung abgerundet und kann leicht brechen. Sei bei diesem Schritt ganz besonders vorsichtig, um zu vermeiden, dass die Rückabdeckung beschädigt wird.
Schiebe das Plektrum von der rechten Kante des Gerätes allmählich um die obere rechte Ecke herum.
Fahre mit dem Auftrennen an der Oberkante bis zur oberen linken Ecke hin fort, bis der Kleber der Rückabdeckung ganz abgetrennt ist.
Wenn das Auftrennen schwergängig wird, dann halte an und erwärme die Stelle nochmals, bevor du weiterarbeitest.

Schritt 13

Hebe die Rückabdeckung langsam an. Benutze Plektren, um den restlichen Kleber zu durchtrennen.
Entferne die Rückabdeckung
Beim Wiederzusammenbau:
Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.
Entferne Ansammlungen von altem Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die betreffende Stelle.
Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.
Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.

Schritt 14

Entferne die fünf 4 mm langen Kreuzschlitzschrauben #00, mit denen die Halterung der Hauptplatine befestigt ist.
Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede einzelne an ihren Ursprungsort zurück kommt.

Schritt 15

Ziehe die Halterung der Hauptplatine behutsam mit einer Pinzette hoch und lasse sie aus dem Plastikmittelrahmen ausrasten.
Entferne die Halterung noch nicht ganz, sie ist noch an der Spule für das drahtlose Laden befestigt.

Schritt 16

Löse die Spule für das drahtlose Laden behutsam vom Gerät ab.
Entferne die Spule für das drahtlose Laden.
Die Spule ist mit Federkontakten an das Gerät angeschlossen, es müssen also keine Stecker abgetrennt werden.
Drehe beim Zusammenbau zuerst die Schrauben an der Halterung der Hauptplatine ein, damit die Ladespule korrekt ausgerichtet ist. Drücke dann auf den restlichen Teil der Ladespule, damit sie wieder festklebt.

Schritt 17

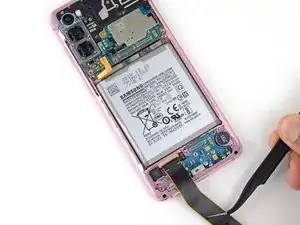

Heble den Akkustecker mit einem Spudger hoch und trenne den Akku ab.
Wenn du Stecker wie diesen hier abtrennst, dann passe auf, dass du nicht versehentlich die kleinen oberflächenmontierten Bauteile neben dem dem Anschluss verschiebst.

Schritt 18

Entferne die fünf 4 mm langen Kreuzschlitzschrauben #00, mit denen der Lautsprecher und der untere Mittelrahmen befestigt sind.

Schritt 19

Setze die Spitze eines Spudgers oder einer Pinzette in die Einkerbung in der oberen linken Ecke des Mittelrahmens ein. Heble nach oben, damit sich die Rasten lösen, mit denen er befestigt ist.
Entferne den Lautsprecher und den unteren Mittelrahmen.

Schritt 20

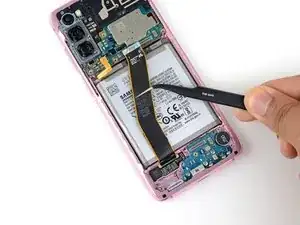

Heble das Haupt-Flachbandkabel und das kleinere Flachbandkabel mit dem Spudger hoch und löse sie von der Tochterplatine unten am Gerät ab.
Um Druckstecker, so wie diesen hier, wieder anzuschließen, drücke ihn erst an einer Seite nach unten, bis er einrastet, dann auf der anderen. Drücke ihn nicht in der Mitte herunter. Wenn der Stecker schief sitzt, können die Kontakte verbogen und irreparabel beschädigt werden.

Schritt 21

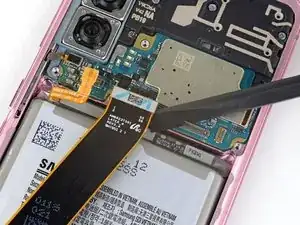

Heble das Haupt-Flachbandkabel und das kleinere Flachbandkabel mit dem Spudger hoch und löse sie von der Hauptplatine ab.

Schritt 22

Löse behutsam das Haupt- und das kleinere Flachbandkabel ab und entferne sie.

Schritt 23

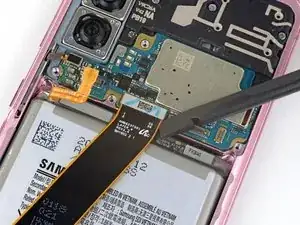

Heble das Haupt-Displaykabel mit einem Spudger hoch und trenne es von der Hauptplatine ab.

Schritt 24

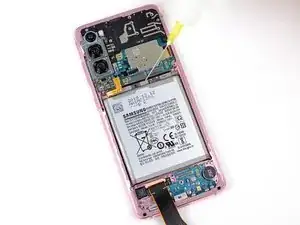

Löse das Displaykabel behutsam ab und biege es weg, so dass der Weg für die Hauptplatine und den Akku frei ist.

Schritt 25

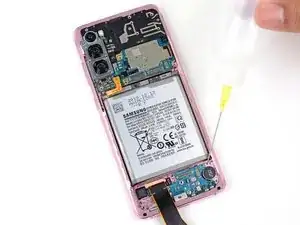

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) in den Spalt zwischen dem Rahmen und den Kanten des Akkus.
Der Akku ist stark verklebt, du musst also ziemlich viel Alkohol verwenden.
Kippe das Gerät dabei an, damit die Flüssigkeit den Kleber unter dem Akku erreicht.
Kippe das Smartphone nach der Zugabe von Alkohol weiterhin zwei bis drei Minuten lang in alle Richtungen, damit der Alkohol wirklich überall darunterlaufen kann.

Schritt 26

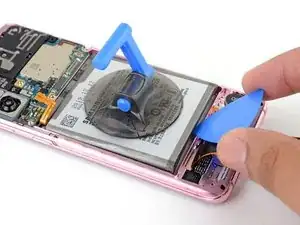

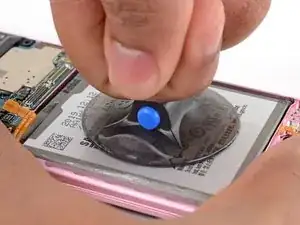

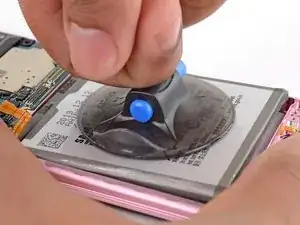

Bringe einen Saugheber in der Mitte des Akkus an.
Klemme den oberen und unteren Rand des Smartphones mit einer Hand fest gegen die Arbeitsfläche und ziehe den Saugheber mit der anderen Hand kräftig nach oben.
Der Akku löst sich beim ersten Mal noch nicht ab. Wiederhole den ganzen Vorgang (also Alkohol zugeben, 2 - 3 Minuten lang einwirken lassen und am Saugheber ziehen) fünf- bis sechsmal, bis sich der Kleber allmählich löst.
Wenn sich der Akku zu lösen beginnt, dann fahre mit dem nächsten Schritt fort.

Schritt 27

Vorsicht: Beginne nicht mit diesem Schritt, bevor der Akku soweit angehoben ist, um ein Plektrum leicht unter den Akku einzuschieben. Wenn der Akku noch zu sehr festklebt, besteht die Gefahr, dass das Plektrum den Akku beschädigt und er sich entzündet oder explodiert.

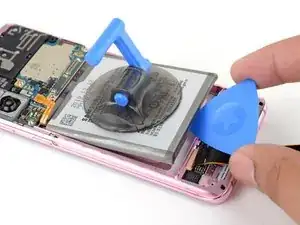

Setze ein Plektrum unter die Unterkante des Akkus ein und verdrehe es, bis sich der Akkukleber ablöst.

Schritt 28

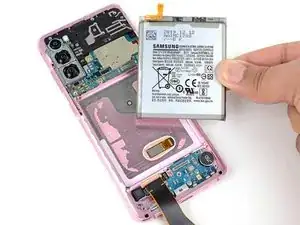

Entferne den Akku.
Ziehe die Kleberreste nach oben ab und schabe sie weg, bevor du das Akkufach mit Isopropylalkohol und einem fusselfreien Tuch reinigst.
Wenn dein Ersatzakku nicht mit Klebestreifen ausgestattet ist, musst du erst einige im Akkufach anbringen. Drücke dann den Akku fest an.
Vorsicht: Verwende einen einmal ausgebauten Akku nicht mehr, das ist ein Sicherheitsrisiko. Ersetze ihn durch einen neuen Akku.

What is the piece behind the battery that looks like its circled called? Is it normal to see this piece when shining a flashlight onto the screen when the phone is off?

Jessica Nash - 31/01/21

That’s the fingerprint sensor! Because it’s embedded in the screen, if you shine a light behind it, you can see it through the front glass.

Carsten Frauenheim - 01/02/21

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Folge dieser Anleitung, um einen Akkuzyklus-Reset durchzuführen und den neuen Akku zu kalibrieren.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum oder S20 Wiki für Akkuprobleme findest du Hilfe bei der Fehlersuche.
