Samsung Galaxy S20 FE (SM-G780F) Display tauschen

Entferne den SIM-Kartenhalter, bevor du versuchst, interne Komponenten zu entfernen.

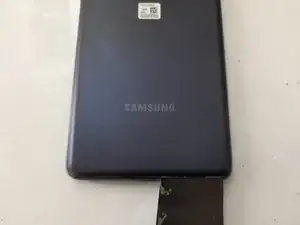

Erhitze die Rückseite mit einer Heißluftpistole.

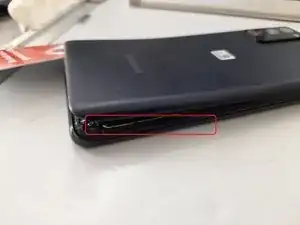

Schiebe ein dünnes Plastikwerkzeug zwischen die Rückseite und den Rahmen, um den Klebstoff zu lösen.

Arbeite dich um den gesamten Rahmen herum, um die Rückseite vom Rahmen zu trennen.

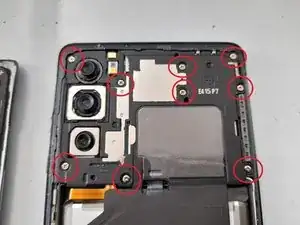

Entferne die neun Schrauben, mit denen das Antennenmodul befestigt ist, entferne das Modul aber noch nicht.

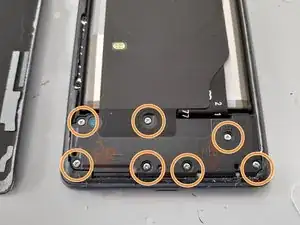

Entferne die sieben Schrauben, mit denen der untere Teil der Kunststoff-Schutzabdeckung unten im Smartphone befestigt ist.

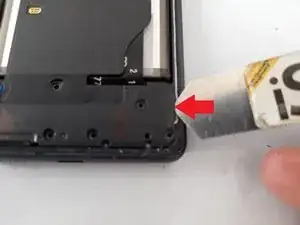

Setze ein geeignetes dünnes Werkzeug an der unteren Kunstoffabdeckung ein und löse sie ab.

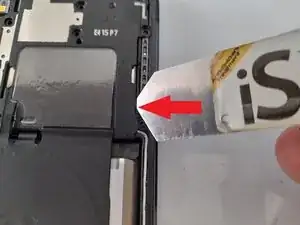

Setze ein geeignetes dünnes Werkzeug am Antennenmodul ein und löse es ab, hole es aber noch nicht ganz heraus.

Klappe das Antennenmodul zum Akku hin.

Darunter befindet sich der Akkustecker und ein Stecker für das Antennenmodul. Heble beide mit einem Spudger hoch.

Jetzt kannst du das Antennenmodul entfernen.

Löse die Rückkamera mit einem Spudger ab und entferne sie aus ihrer Fassung.

Drehe die Kreuzschlitzschraube an der Hauptplatine heraus.

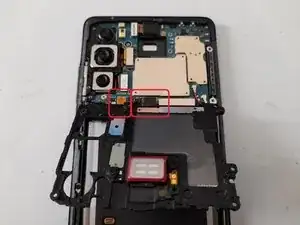

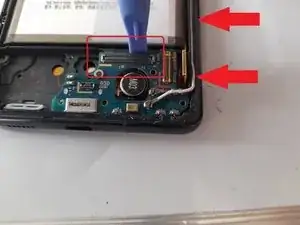

Löse das Kabel zwischen der Hauptplatine und der Tochterplatine mit einem Spudger ab.

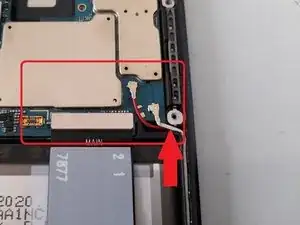

Das rote und das weiße Kabel muss nicht von der Hauptplatine abgetrennt werden, heble aber die Kabel selbst hoch.

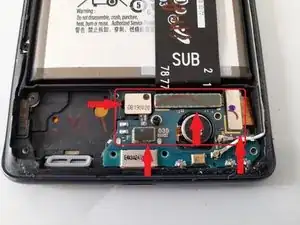

Löse die Stecker für das Display, den Fingerabdrucksensor und der Hauptplatine mit einem Spudger von der Tochterplatine ab.

Heble den Fingerabdrucksensor an der Seite hoch und löse ihn ab.

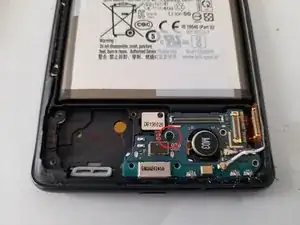

Drehe die Befestigungsschraube der Tochterplatine heraus.

Löse die Tochterplatine mit einem Spudger ab.

Hole die Kabel aus dem Kanal seitlich am Rahmen heraus.

Wenn die Platine und die Kabel frei sind, kannst du die Hauptplatine, die Tochterplatine und die Kabel auf einmal entfernen. Wenn dir das zu schwierig scheint, dann trenne die Kabel zuerst von der Haupt- und Tochterplatine ab.

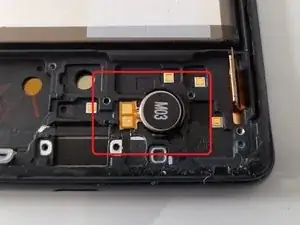

Erwärme die Vorderseite des Displays mit einem Heißluftgebläse, um den Kleber am Vibrationsmotor aufzuweichen.

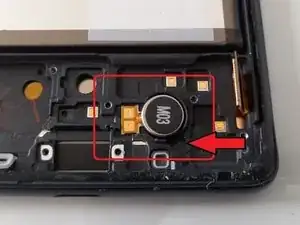

Setze ein Werkzeug etwa an der 5-Uhr-Position ein und heble den Motor hoch.

Entferne die beiden Schrauben, mit denen dieses Teil befestigt ist.

Dieses Teil ist beim S20FE wohl nur ein Lückenfüller ohne Funktion. Am S20 Ultra ist hier eine richtige Antenne eingebaut.

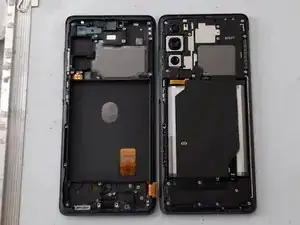

Übertrage das Teil auf den neuen Rahmen.

Erwärme die Vorderseite des Displays mit einem Heißluftgebläse, um den Kleber am Akku aufzuweichen.

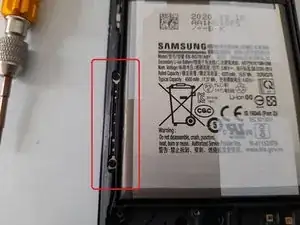

Setze ein dünnes flexibles Werkzeug zum Auftrennen des Klebers zwischen den Akku und den Rahmen ein. Arbeite vorsichtig, damit das Werkzeug den Akku nicht beschädigt.

Arbeite langsam und erwärme die Vorderseite erneut, wenn der Kleber sich nicht leicht ablösen lässt.

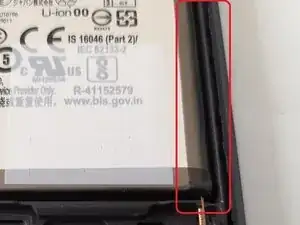

Schiebe das Werkzeug an der Seite des Akkus entlang, bis sie sich endlich löst.

Wenn eine Seite frei ist, wiederhole das Verfahren an der anderen Seite, bis der Akku ganz abgelöst ist und herausgeholt werden kann.

Um das Smartphone wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
