Samsung Galaxy S20 Plus Hauptplatine tauschen

Setze ein SIM-Karten-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub, der sich an der Oberkante des Smartphones neben dem Plastikantennenband befindet.

Drücke fest darauf, um den Einschub herauszuholen.

Entferne den SIM-Einschub.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die Unterkante wie möglich

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt.

Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.

Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt ein.

Falls du Schwierigkeiten dabei hast, einen Spalt zu erzeugen, ist es am Besten, die Kante erneut zu erhitzen und es nochmal zu versuchen.

Du kannst auch ein paar Tropfen Isopropylalkohol (mehr als 90%ig) auf die Fuge träufeln, um den Kleber etwas aufzuweichen.

Wenn das Plektrum weit genug unter die Kante des Glases eingesetzt ist, kannst du es nach unten kippen und weiter hineinschieben, um so den Kleber der Rückabdeckung ganz aufzutrennen.

Schiebe das Plektrum an der linken Kante des Smartphones entlang, um den Kleber der Rückabdeckung weiter aufzutrennen.

Lasse ein Plektrum unter der linken Kante stecken, damit sich der Kleber nicht wieder verbindet.

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum an der rechten Kante entlang, um den Kleber der Rückabdeckung aufzutrennen.

Lasse das Plektrum unter der rechten Kante des Glases oben am Gerät stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückabdeckung.

Schiebe das Plektrum von der rechten Kante des Gerätes allmählich um die obere rechte Ecke herum.

Fahre mit dem Auftrennen an der Oberkante bis zur linken Kante hin fort, bis der Kleber der Rückabdeckung ganz abgetrennt ist.

Hebe die Rückabdeckung langsam an. Benutze Plektren, um den restlichen Kleber zu durchtrennen.

Entferne die Rückabdeckung

Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.

Entferne Ansammlungen von altem Kleber mit einer Pinzette oder deinen Fingern.

Wische alle Kleberreste mit dem Finger oder einer Pinzette weg. Wenn es schwer geht, dann erwärme die betreffende Stelle.

Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.

Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.

Entferne die sechs 4 mm Kreuzschlitzschrauben #00, mit denen die Halterung der Hauptplatine befestigt ist.

Ziehe die Halterung der Hauptplatine mit einer Pinzette behutsam nach oben und löse sie vom Mittelrahmen aus Plastik ab.

Kippe die Halterung der Hauptplatine vorsichtig, um an den orangenen Akkustecker heranzukommen.

Heble den Akkustecker mit einem Spudger hoch und trenne ihn ab.

Heble den Stecker der Spule für drahtloses Laden mit einem Spudger hoch und trenne ihn ab.

Löse die Spule für drahtloses Laden behutsam mit einer Pinzette vom Gerät ab.

Entferne die Spule für drahtloses Laden.

Entferne die fünf 4 mm langen Kreuzschlitzschrauben #00, mit denen der Lautsprecher und der untere Mittelrahmen befestigt sind.

Setze die Spudgerspitze oder eine Pinzette in die Aussparung in der oberen linken Ecke des Mittelrahmens ein. Heble nach oben, um die Rasten zu lösen, mit denen er befestigt ist.

Entferne den Lautsprecher und den unteren Mittelrahmen.

Trenne das Haupt- und die Zusatzflachbandkabel mit einem Spudger am unteren Rand des Gerätes von der Tochterplatine ab.

Trenne das Haupt- und die Zusatzflachbandkabel mit einem Spudger von der Hauptplatine ab.

Löse das Haupt- und die Zusatzflachbandkabel vorsichtig ab und entferne sie alle.

Heble das Kabel zur linken 5G-Antenne nach oben und trenne es von der Hauptplatine ab.

Heble das Haupt-Flachbandkabel zum Display nach oben und trenne es von der Hauptplatine ab.

Löse behutsam das Display- und linke 5G-Kabel hoch und biege es zur Seite, damit es der Hauptplatine und dem Akku nicht im Weg ist.

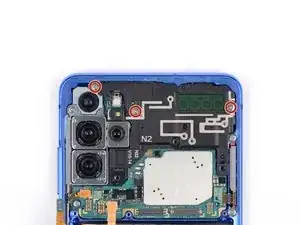

Benutze einen einem Kreuzschlitzschraubendreher #00, um die drei 4 mm langen Schrauben zu entfernen, mit denen der obere Mittelrahmen befestigt ist.

Setze die Spudgerspitze in die Aussparung auf der rechten Seite des oberen Mittelrahmens ein und heble nach oben, so dass sich die Rasten lösen, mit denen er befestigt ist.

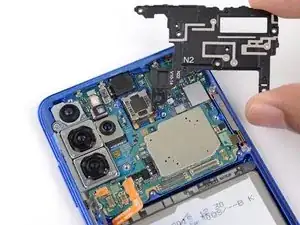

Entferne den oberen Mittelrahmen.

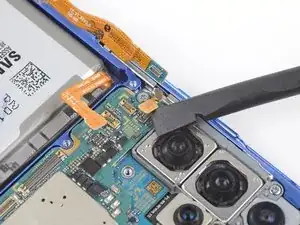

Heble das Flachbandkabel zur rechten 5G-Antenne mit einem Spudger hoch und trenne es von der Hauptplatine ab.

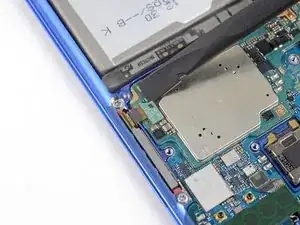

Biege das Kabel mit einer Pinzette zur Seite, damit es der Hauptplatine nicht im Weg ist.

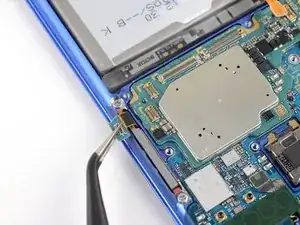

Heble das Flachbandkabel zu den Seitentasten hoch und trenne es von der Hauptplatine ab.

Biege das Kabel zur Seite, damit es der Hauptplatine nicht im Weg ist.

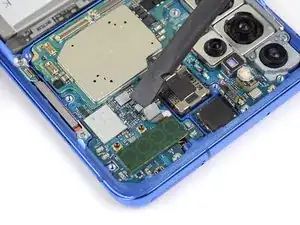

Heble das Flachbandkabel zur Frontkamera hoch und trenne es von der Hauptplatine ab.

Biege das Kabel zur Seite, damit es der Hauptplatine nicht im Weg ist.

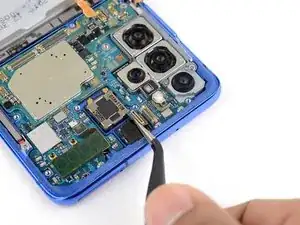

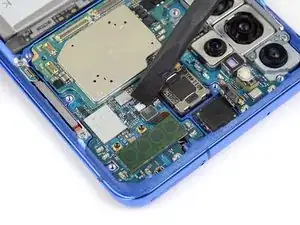

Heble das obere 5G-Antennenkabel hoch und trenne es von der Hauptplatine ab.

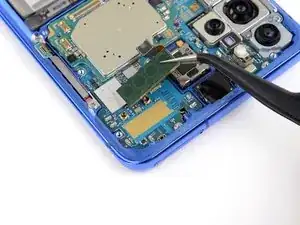

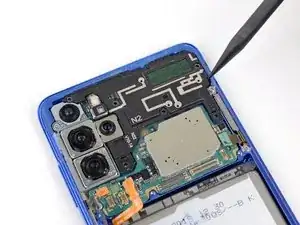

Heble die Ecke des 5G-Millimenterwellen-Antennenmoduls mit dem flachen Ende eines Spudgers hoch.

Entferne das 5G-Antennenmodul.

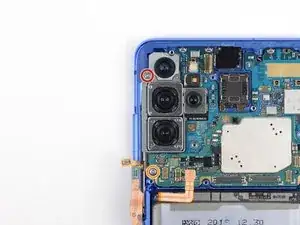

Entferne die beiden Kreuzschlitzschrauben #00, mit denen die Hauptplatinen- und Kameraeinheit befestigt ist:

Eine 4 mm lange Schraube

Eine 3,4 mm lange Schraube

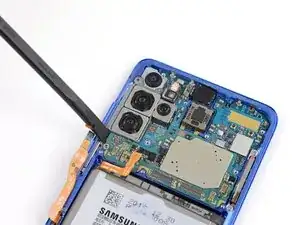

Setze das flache Ende eines Spudgers in die untere linke Ecke der Hauptplatineneinheit ein und heble sie nach oben, so dass sie sich vom Smartphone löst.

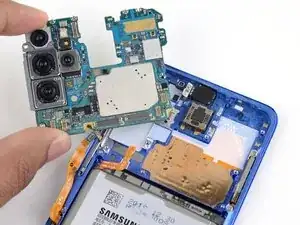

Entferne die Hauptplatineneinheit.

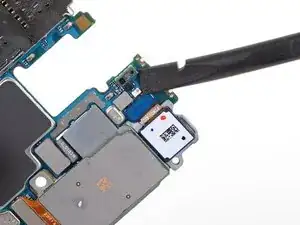

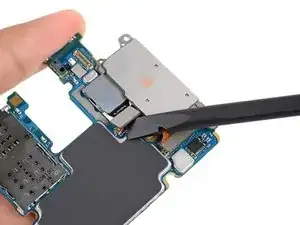

Heble den Stecker der Ultraweitwinkelkamera mit dem flachen Ende des Spudgers hoch und trenne ihn von der Hauptplatine ab.

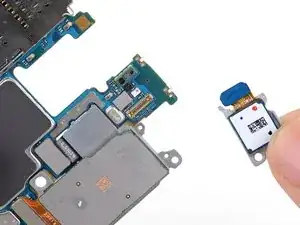

Entferne das Ultraweitwinkelmodul.

Das Modul ist leicht mit einem Stift am Rahmen der anderen Kameras befestigt, aber es sollte sich problemlos ablösen lassen.

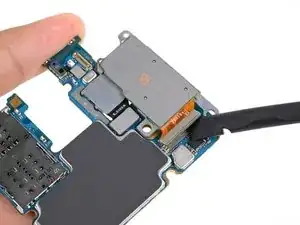

Heble den Stecker der Tele- und der Weitwinkelkamera mit dem des Spudgers hoch und trenne ihn von der Hauptplatine ab.

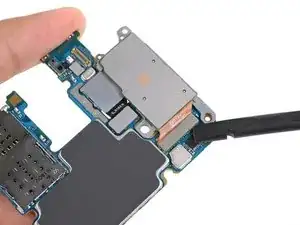

Hebele den Tiefensensor nach oben und trenne ihn ab.

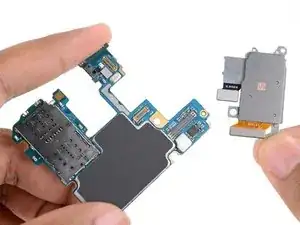

Entferne das restliche Rückkameramodul.

Die Hauptplatine bleibt zurück.
