Samsung Galaxy S20 Ultra Display tauschen

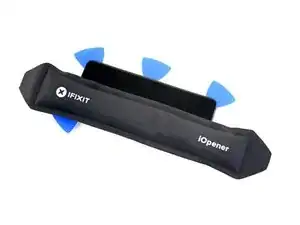

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die Unterkante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt.

Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.

Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt.

Du kannst auch ein paar Tropfen Isopropylalkohol (mehr als 90%ig) auf die Fuge träufeln, um den Kleber etwas aufzuweichen.

Wenn das Plektrum unter der Kante des Glases eingesetzt ist, kannst du es nach unten kippen und weiter hineinschieben, um so den Kleber der Rückabdeckung ganz aufzutrennen.

Schiebe das Plektrum zur Unterkante des Smartphones hin, um den Kleber der Rückabdeckung weiter aufzutrennen.

Lasse ein Plektrum unter der linken Kante unten links stecken, damit sich der Kleber nicht wieder verbindet.

Setze ein weiteres Plektrum mittig unter die linke Kante der Rückabdeckung ein.

Schiebe das Plektrum allmählich zur Oberkante des Gerätes hin, um den Kleber der Rückabdeckung aufzutrennen.

Lasse das Plektrum unter der linken Kante des Glases oben stecken, damit sich der Kleber nicht wieder verbinden kann.

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum zur Unterkante des Smartphones hin, um den Kleber der Rückabdeckung aufzutrennen.

Lasse das Plektrum unter der rechten Kante des Glases unten am Gerät stecken, damit sich der Kleber nicht wieder verbindet.

Setze ein weiteres Plektrum mittig unter die rechte Kante der Rückabdeckung ein.

Schiebe das Plektrum allmählich zur Oberkante des Gerätes hin, um den Kleber der Rückabdeckung aufzutrennen.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückabdeckung.

Schiebe das Plektrum von der rechten Ecke des Gerätes allmählich um die obere rechte Ecke herum.

Fahre mit dem Auftrennen an der Oberkante fort, bis der Kleber der Rückabdeckung ganz durchtrennt ist.

Hebe die Rückabdeckung langsam an. Benutze Plektren, um den restlichen Kleber zu durchtrennen.

Entferne die Rückabdeckung

Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.

Entferne Ansammlungen von altem Kleber mit einer Pinzette oder deinen Fingern.

Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg. Wenn es schwer geht, dann erwärme die betreffende Stelle.

Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.

Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.

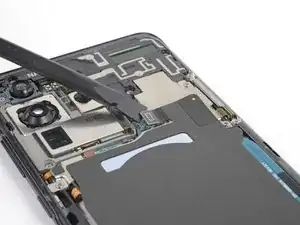

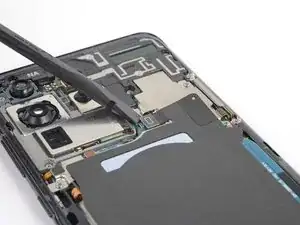

Heble den Stecker der Spule für drahtloses Laden mit einem Spudger hoch und trenne ihn ab.

Achte beim Trennen solcher Stecker darauf, die kleinen oberflächenmontierten Komponenten, die sich um den Anschluss befinden, nicht zu abzulösen.

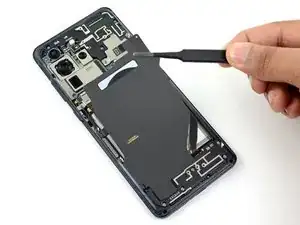

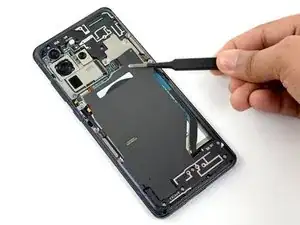

Löse die Spule für drahtloses Laden behutsam mit einer Pinzette vom Gerät ab.

Entferne die Spule für drahtloses Laden.

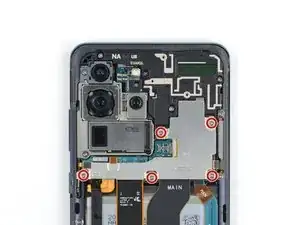

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben #00, mit denen die Halterung der Hauptplatine befestigt ist.

Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede einzelne Schraube an ihren Ursprungsort zurück kommt.

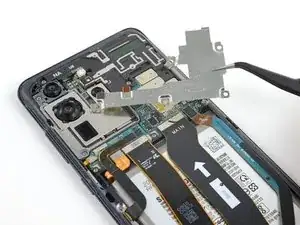

Klipse die Halterung der Hauptplatine mit einer Pinzette ab und entferne sie.

Heble den Akkustecker mit einem Spudger hoch und trenne ihn ab.

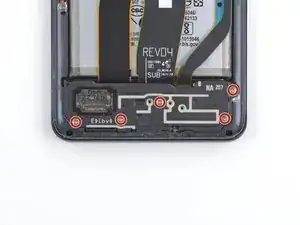

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben #00, mit denen der Lautsprecher und der untere Mittelrahmen befestigt sind.

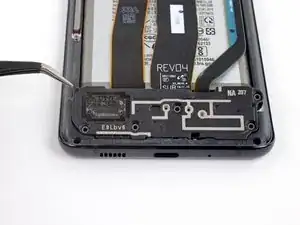

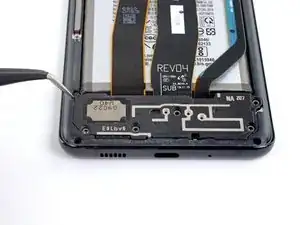

Setze die Spudgerspitze oder eine Pinzette in die Aussparung in der oberen linken Ecke des Mittelrahmens ein. Heble nach oben, um die Rasten zu lösen, mit denen er befestigt ist.

Entferne den Lautsprecher und den unteren Mittelrahmen.

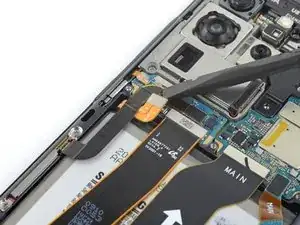

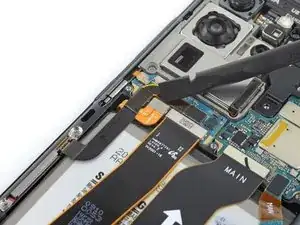

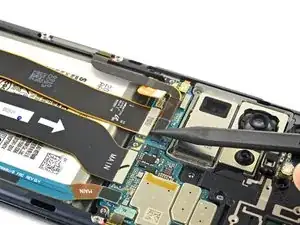

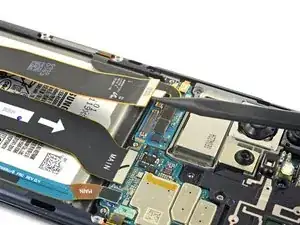

Heble das Displaykabel mit dem Spudger hoch und löse es ab.

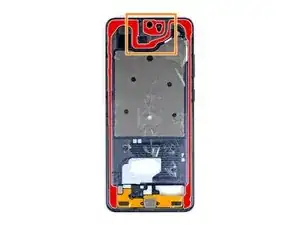

An den langen Rändern ist der Klebestreifen an der Kante schmaler, hier musst du das Plektrum nur etwa 5 mm tief einsetzen.

Beachte, dass der Klebestreifen am oberen Rand des Smartphones deutlich weiter von der Kante entfernt verläuft. An diesen Stellen musst du das Plektrum zum Auftrennen tiefer einsetzen.

Lege einen erwärmten iOpener zwei Minuten lang auf den oberen Displayrand.

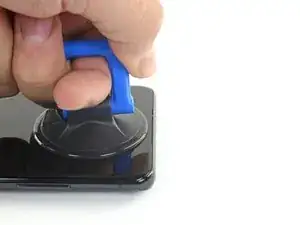

Befestige einen Saugheber so nah wie möglich an der Mitte der Oberkante des Displays.

Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen Display und dem Rahmen entsteht.

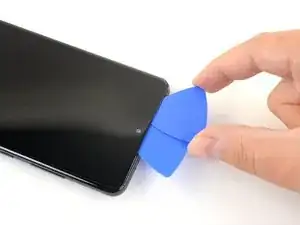

Setze die Spitze eines Plektrums in den Spalt in der Mitte der Einbuchtung für den Ohrhörer-Lautsprecher und arbeite dich unter dem Display nach unten.

Lasse das Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbinden kann.

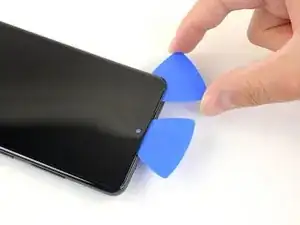

Setze ein zweites Plektrum in den gleichen Spalt ein und schiebe es an der linken Seite entlang zur oberen linken Ecke hin, um den Kleber aufzutrennen.

Lasse das Plektrum stecken, damit der Kleber sich nicht wieder verbinden kann.

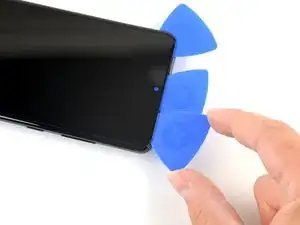

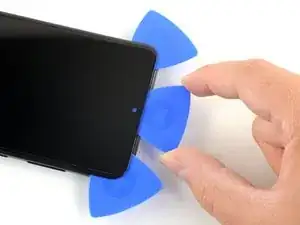

Setze ein drittes Plektrum in der Mitte des Spalts ein und schiebe es zur oberen rechten Ecke hin, um den Kleber aufzutrennen.

Lasse das Plektrum stecken, damit der Kleber sich nicht wieder verbinden kann.

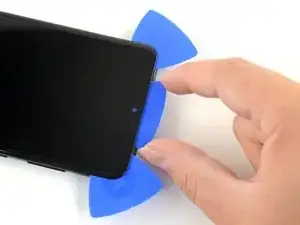

Drücke das mittlere Plektrum weiter in die Oberkante hinein, um so den Kleber um den Ohrhörer-Lautsprecher und die Frontkamera aufzutrennen.

Entferne das mittlere Plektrum.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die rechte Displaykante.

Setze ein drittes Plektrum in den Spalt in der oberen rechten Ecke des Displays ein .

Schiebe das Plektrum zur unteren rechten Ecke hin, um den Kleber aufzutrennen.

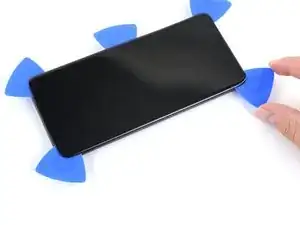

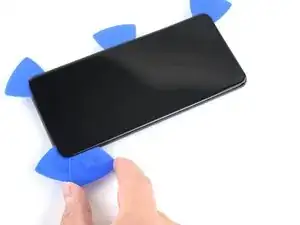

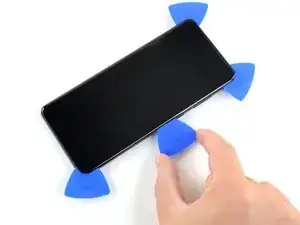

Setze ein Plektrum in die Mitte der rechten Displaykante ein, damit der Kleber sich nicht wieder verbinden kann.

Wenn du am Rand des Smartphones entlang auftrennst, dann passe besonders an den empfindlichen Stellen des Displays nahe am USB-Anschluss uf.

Der Klebestreifen ist hier nicht sehr breit, setze daher das Plektrum nicht tiefer als 5 mm ein.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die linke Displaykante.

Setze ein Plektrum in den Spalt in der oberen linken Ecke des Displays ein .

Schiebe das Plektrum zur unteren linken Ecke hin, um den Kleber aufzutrennen.

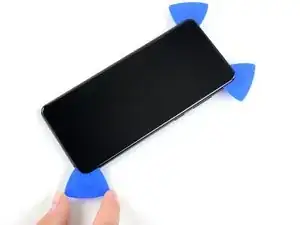

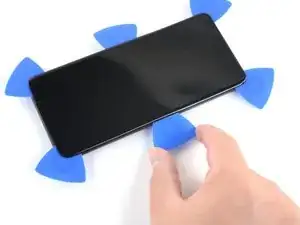

Setze ein Plektrum in die Mitte der linken Displaykante ein, damit der Kleber sich nicht wieder verbinden kann.

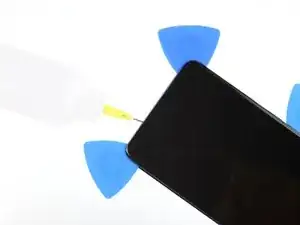

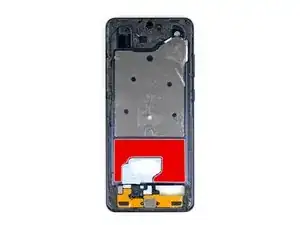

Gib etwas Isopropylalkohol (mehr als 90%ig) hinter das Display, so nah wie möglich am durchsichtigen Kleber (rot markiert).

Kippe dabei das Gerät, so dass der Alkohol bis in den unteren Bereich des Klebers hineinläuft.

Nachdem du den Alkohol eingeträufelt hast, halte den unteren Teil des Smartphones weiterhin drei Minuten lang nach unten, so dass der Alkohol weiter hineinläuft.

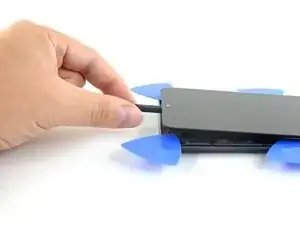

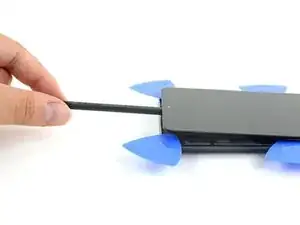

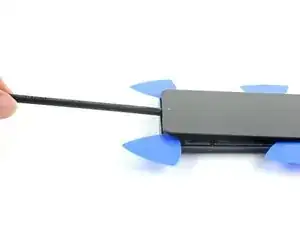

Schiebe langsam einen Spudger unter die Oberkante des Displays, damit sich der durchsichtige Kleber löst.

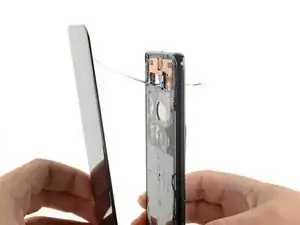

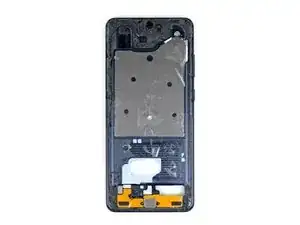

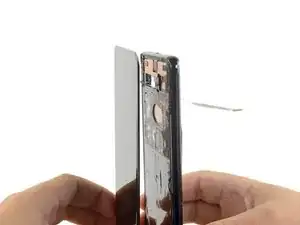

Entferne das Display vom Rahmen.

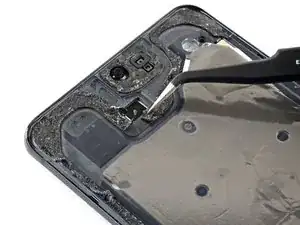

Entferne mit einer Pinzette alle Kleberreste vom Rahmen.

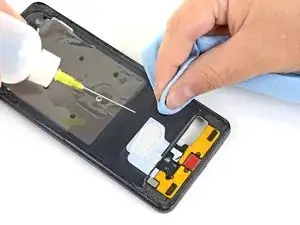

Reinige gründlich alle Klebeflächen auf dem Rahmen mit einem fusselfreien Tuch und Isopropylalkohol. Wische nur in eine Richtung, damit der Kleber nicht verschmiert wird.
