Samsung Galaxy S20 Ultra Ohrhörer-Lautsprecher tauschen

Setze ein SIM-Karten-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub, der sich an der Oberkante des Smartphones neben dem Plastikantennenband befindet.

Drücke fest darauf, um den Einschub herauszuholen.

Entferne den SIM-Karteneinschub.

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die Unterkante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt.

Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.

Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt.

Du kannst auch ein paar Tropfen Isopropylalkohol (mehr als 90%ig) auf die Fuge träufeln, um den Kleber etwas aufzuweichen.

Wenn das Plektrum unter der Kante des Glases eingesetzt ist, kannst du es nach unten kippen und weiter hineinschieben, um so den Kleber der Rückabdeckung ganz aufzutrennen.

Schiebe das Plektrum zur Unterkante des Smartphones hin, um den Kleber der Rückabdeckung weiter aufzutrennen.

Lasse ein Plektrum unter der linken Kante unten links stecken, damit sich der Kleber nicht wieder verbindet.

Setze ein weiteres Plektrum mittig unter die linke Kante der Rückabdeckung ein.

Schiebe das Plektrum allmählich zur Oberkante des Gerätes hin, um den Kleber der Rückabdeckung aufzutrennen.

Lasse das Plektrum unter der linken Kante des Glases oben stecken, damit sich der Kleber nicht wieder verbinden kann.

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum zur Unterkante des Smartphones hin, um den Kleber der Rückabdeckung aufzutrennen.

Lasse das Plektrum unter der rechten Kante des Glases unten am Gerät stecken, damit sich der Kleber nicht wieder verbindet.

Setze ein weiteres Plektrum mittig unter die rechte Kante der Rückabdeckung ein.

Schiebe das Plektrum allmählich zur Oberkante des Gerätes hin, um den Kleber der Rückabdeckung aufzutrennen.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückabdeckung.

Schiebe das Plektrum von der rechten Ecke des Gerätes allmählich um die obere rechte Ecke herum.

Fahre mit dem Auftrennen an der Oberkante fort, bis der Kleber der Rückabdeckung ganz durchtrennt ist.

Hebe die Rückabdeckung langsam an. Benutze Plektren, um den restlichen Kleber zu durchtrennen.

Entferne die Rückabdeckung

Jetzt ist eine gute Gelegenheit, um zu testen, ob die Reparatur funktioniert hat. Achte darauf, dein Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.

Entferne Ansammlungen von altem Kleber mit einer Pinzette oder deinen Fingern.

Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg. Wenn es schwer geht, dann erwärme die betreffende Stelle.

Folge dieser Anleitung, wenn du fertig zugeschnittene Klebestreifen verwendest.

Wenn du doppelseitiges Klebeband einkleben willst, dann folge dieser Anleitung.

Heble den Stecker der Spule für drahtloses Laden mit einem Spudger hoch und trenne ihn ab.

Achte beim Trennen solcher Stecker darauf, die kleinen oberflächenmontierten Komponenten, die sich um den Anschluss befinden, nicht zu abzulösen.

Löse die Spule für drahtloses Laden behutsam mit einer Pinzette vom Gerät ab.

Entferne die Spule für drahtloses Laden.

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben #00, mit denen die Halterung der Hauptplatine befestigt ist.

Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede einzelne Schraube an ihren Ursprungsort zurück kommt.

Klipse die Halterung der Hauptplatine mit einer Pinzette ab und entferne sie.

Heble den Akkustecker mit einem Spudger hoch und trenne ihn ab.

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben #00, mit denen der Lautsprecher und der untere Mittelrahmen befestigt sind.

Setze die Spudgerspitze oder eine Pinzette in die Aussparung in der oberen linken Ecke des Mittelrahmens ein. Heble nach oben, um die Rasten zu lösen, mit denen er befestigt ist.

Entferne den Lautsprecher und den unteren Mittelrahmen.

Trenne das Haupt- und die Zusatzflachbandkabel mit einem Spudger am unteren Rand des Gerätes von der Tochterplatine ab.

Um Druckstecker wie diesen hier wieder zu verbinden, richte ihn sorgfältig aus und drücke eine Seite fest, damit sie einrastet und wiederhole das gleiche auf der anderen Seite. Drücke ihn nicht in der Mitte herunter, da sich die Stifte sonst verbiegen und so permanent beschädigt werden können.

Trenne das Haupt- und die Zusatzflachbandkabel mit einem Spudger von der Hauptplatine ab.

Löse das Haupt- und die Zusatzflachbandkabel vorsichtig ab und entferne sie alle.

Heble das Kabel zur linken 5G-Antenne hoch und trenne es von der Hauptplatine ab.

Heble das Haupt-Flachbandkabel zum Display hoch und trenne es von der Hauptplatine ab.

Löse behutsam das Display- und linke 5G-Kabel und biege es zur Seite, damit es der Hauptplatine und dem Akku nicht im Weg ist.

Entferne die vier 3,9 mm langen Schrauben mit einem Kreuzschlitzschraubendreher #00, mit denen der obere Mittelrahmen befestigt ist.

Setze die Spudgerspitze in die Aussparung auf der rechten Seite des oberen Mittelrahmens ein und heble nach oben, so dass sich die Rasten lösen, mit denen er befestigt ist.

Entferne den oberen Mittelrahmen.

Heble das Flachbandkabel zur rechten 5G-Antenne hoch und trenne es von der Hauptplatine ab.

Biege das Kabel mit einer Pinzette zur Seite, damit es der Hauptplatine nicht im Weg ist.

Heble das Flachbandkabel zu den Seitentasten hoch und trenne es von der Hauptplatine ab.

Biege das Kabel zur Seite, damit es der Hauptplatine nicht im Weg ist.

Heble das Flachbandkabel zur Frontkamera hoch und trenne es von der Hauptplatine ab.

Biege das Kabel zur Seite, damit es der Hauptplatine nicht im Weg ist.

Heble das obere 5G-Antennenkabel hoch und trenne es von der Hauptplatine ab.

Heble die Ecke des 5G-Millimeterwellen-Antennenmoduls mit dem flachen Ende eines Spudgers hoch.

Entferne das 5G-Antennenmodul.

Entferne die beiden 3,9 mm langen Kreuzschlitzschrauben #00, mit denen die Hauptplatinen- und Kameraeinheit befestigt ist.

Setze die Spudgerspitze in die untere linke Ecke der Hauptplatinen-Einheit ein und heble sie nach oben, so dass sie sich vom Smartphone löst.

Entferne die Hauptplatinen-Einheit.

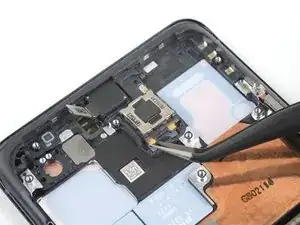

Setze die Spitze einer Pinzette unter die untere linke Ecke des Ohrhörer-Lautsprechers ein.

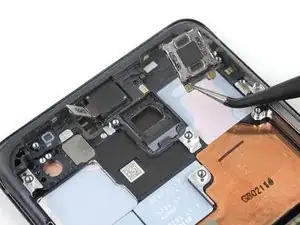

Heble nach oben , damit sich der Kleber ablöst und entferne den Ohrhörer-Lautsprecher.
