Einleitung
Nutze diese Anleitung, um einen schwachen oder kaputten Akku in deinem Samsung Galaxy S21 Plus zu ersetzen.
Diese Anleitung wurde mit dem (internationalen) Modell SM-G996B/DS erstellt. Bei anderen Modellen sitzt ein zusätzliches Antennenkabel am Rand des Mittelrahmens.
Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Entlade den Akku aus Sicherheitsgründen auf unter 25%, bevor du mit der Reparatur anfängst. Das reduziert das Risiko, dass sich der Akku entzündet oder explodiert, falls er versehentlich während der Reparatur beschädigt wird.
Es ist zwar nicht zwingend notwendig, das Verbindungskabel zu entfernen, wenn du den Akku austauschen willst, aber wir empfehlen es. Es macht den Akkuaustausch und den Zusammenbau viel einfacher.
Wenn du dein Gerät beim Zusammenbau nicht wieder zusammenklebst, wird es zwar ganz normal funktionieren, aber höchstwahrscheinlich nicht mehr so gut gegen Wasser geschützt sein.
Um das Gerät wieder zusammenzubauen, musst du die Klebestreifen ersetzen.
-
-
Befestige einen Saugheber auf der Rückseite des Smartphones, und zwar so nah an der Unterkante wie möglich.
-
Hebe die Rückabdeckung mit dem Saugheber an, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
-
Setze ein Plektrum in den Spalt, den du gerade erzeugt hast.
-
Schiebe das Plektrum in die untere linke Ecke, um den Kleber aufzutrennen.
-
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein zweites Plektrum in die Unterkante deines Smartphones.
-
Schiebe das Plektrum in die untere rechte Ecke, um den Kleber aufzutrennen.
-
Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein neues Plektrum in die untere rechte Ecke deines Smartphones.
-
Schiebe das Plektrum die rechte Kante entlang, um den Kleber aufzutrennen.
-
Lass das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze noch ein Plektrum in den in die obere rechte Ecke des Smartphones.
-
Schiebe das Plektrum an der Oberkante entlang, um den Kleber aufzutrennen.
-
Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein fünftes Plektrum in die untere linke Ecke.
-
Schiebe das Plektrum an der linken Kante der Rückabdeckung entlang, um den verbliebenen Kleber aufzutrennen.
-
-
-
Entferne die Rückabdeckung.
-
Jetzt ist eine gute Gelegenheit, um das Smartphone anzuschalten und alle Funktionen zu testen. Denke dran, das Smartphone wieder ganz auszuschalten, bevor du weiterarbeitest.
-
Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die betreffende Stelle.
-
Wenn du für Samsung zugeschnittene Klebestreifen verwendest, benutze diese Anleitung.
-
Wenn du doppelseitiges Klebeband verwendest, benutze diese Anleitung.
-
-
-
Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC Antenne & Spule für drahtloses Laden.
-
Schiebe das Plektrum vorsichtig an der unteren linken Kante der Einheit entlang, um sie vom Akku zu trennen.
-
-
-
Setze ein Plektrum unter das untere Ende der Einheit der NFC-Antenne & Spule für drahtloses Laden.
-
Schiebe das Plektrum vorsichtig an der Unterkante entlang, um die Einheit vom Lautsprecher zu lösen.
-
-
-
Heble den Stecker der Spule für drahtloses Laden mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.
-
-
-
Heble den Stecker der NFC-Antenne mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.
-
-
-
Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Einheit befestigt ist.
-
-
-
Entferne die NFC-Antenne & Spule für drahtloses Laden vorsichtig mit einer Pinzette oder deinen Fingern.
-
-
-
Löse den Stecker des Akkukabels mit einem Spudger, indem du ihn gerade nach oben hebelst.
-
-
-
Entferne die sechs 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt wird.
-
-
-
Setze ein Plektrum in den Spalt zwischen der Oberkante der Lautsprechereinheit und dem Mittelrahmen.
-
Heble die Lautsprechereinheit nach oben, indem du das Plektrum nach unten drückst.
-
-
-
Löse den oberen Stecker des Displaykabels mit einem Spudger, indem du ihn gerade nach oben hebelst.
-
-
-
Löse die Stecker des Hauptkabels und des Verbindungskabels vom Motherboard mit einem Spudger, indem du sie gerade nach oben hebelst.
-
-
-
Trenne das Displaykabel vom unteren Anschluss, indem du das Kabel mit einem Spudger gerade nach oben abhebelst.
-
Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.
-
-
-
Trenne das Hauptkabel vom unteren Anschluss, indem du das Kabel mit einem Spudger gerade nach oben abhebelst.
-
Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.
-
-
-
Trenne das Verbindungskabel vom unteren Anschluss, indem du das Kabel mit einem Spudger gerade nach oben abhebelst.
-
Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.
-
-
-

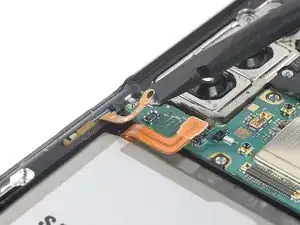

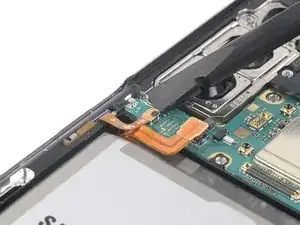

Löse das Kabel des Power Buttons, indem du es mit einem Spudger gerade nach oben aus dem Anschluss hebelst.
-

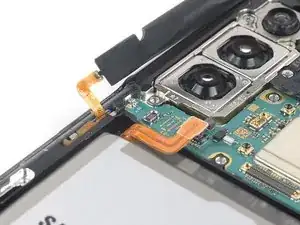

Biege das Kabel mit dem Spudger vorsichtig zu Seite, damit es beim Akkuausbau nicht im Weg ist.
-
-
-

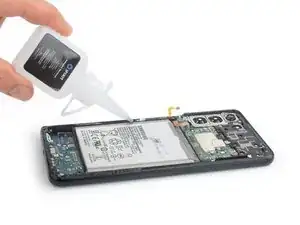

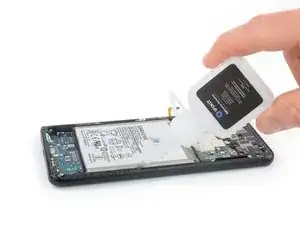

Gib etwas hochkonzentrierten Isopropylalkohol (mehr als 90%ig) in den Spalt zwischen dem Rahmen und die linken und rechten Kanten des Akkus.
-
Gib dem Alkohol zwei bis drei Minuten Zeit, um den Kleber zu lösen.
-
-
-

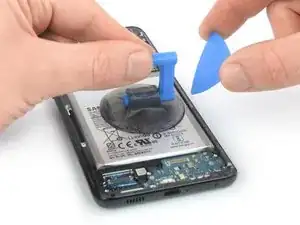

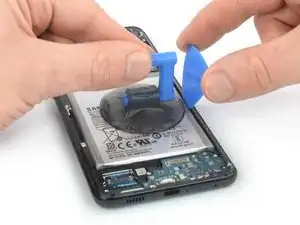

Setze einen Saugheber auf den Akku, so nahe wie möglich an den Rand.
-

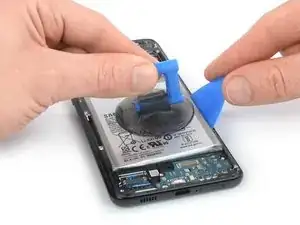

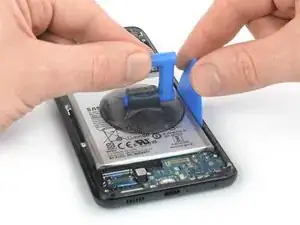

Setze das Plektrum in den Spalt zwischen Akku und Rahmen.
-

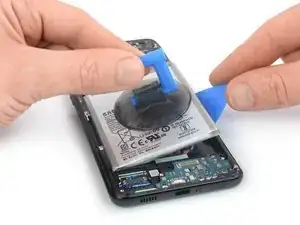

Drehe das Plektrum, damit die lange Kante im Smartphone steckt.
-
-
-

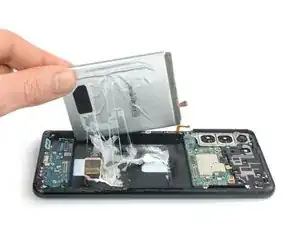

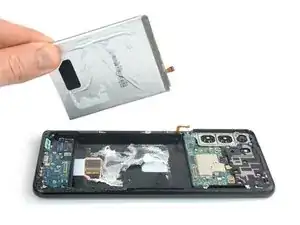

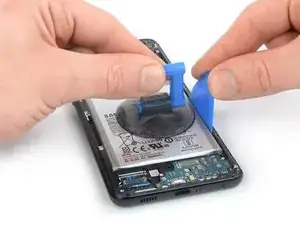

Ziehe den Saugheber nach oben, während du das Plektrum nach unten drückst, um den Akku herauszuhebeln.
-
Falls möglich, schalte dein Gerät ein und teste es, bevor du neuen Kleber anbringst und es versiegelst.
Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.
Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren.
Bitte entsorge deinen Elektroschrott fachgerecht.
Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen oder schau in unserem Forum nach Lösungen.
