Samsung Galaxy S21 Ultra Akku ersetzen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 4

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Nutze diese Anleitung, um einen schwachen oder kaputten Akku in deinem Samsung Galaxy S21 Ultra zu ersetzen.

Diese Anleitung wurde mit dem (internationalen) Modell SM-G998B/DS erstellt. Bei anderen Modellen sitzt ein zusätzliches Antennenkabel am Rand des Mittelrahmens.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Entlade den Akku aus Sicherheitsgründen auf unter 25%, bevor du mit der Reparatur anfängst. Das reduziert das Risiko, dass sich der Akku entzündet oder explodiert, falls er versehentlich während der Reparatur beschädigt wird.

Wenn du dein Gerät beim Zusammenbau nicht wieder zusammenklebst, wird es zwar ganz normal funktionieren, aber höchstwahrscheinlich nicht mehr so gut gegen Wasser geschützt sein.

Um das Gerät wieder zusammenzubauen, musst du die Klebestreifen ersetzen.

Werkzeuge

Ersatzteile

Schritt 1

Trenne das Smartphone vor Reparaturbeginn vom Netzteil und schalte es aus.

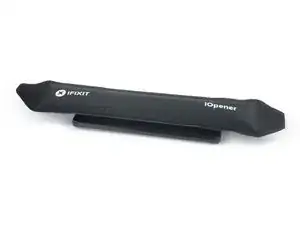

Erhitze einen iOpener und lege ihn mindestens drei Minuten auf die Rückabdeckung aus Glas, um den Kleber darunter aufzuweichen.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen, sei aber sehr vorsichtig, um das Gerät nicht zu überhitzen. Sowohl das Display als auch der Akku im Inneren sind sehr hitzeempfindlich.

I have had no luck with the iOpener so far after heating it for 30 seconds. At what temperature does the glue become loose? I noticed that the iOpener heated up the back of the phone to up to 110F (43 C).

Imtiaz Chowdhury -

Hi Imtiaz,
if you're struggling to get the adhesive loose enough you can try to reapply the iOpener several times or try using a hair dryer or heat gun instead. In terms of temperature, I'm afraid I can't give you an exact number for when it's high enough for the adhesive to loosen, as that varies by manufacturer and model.

Dominik Schnabelrauch -

Schritt 2

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so nah an die Unterkante wie möglich.
Falls die Rückseite stark zerbrochen ist, haftet der Saugheber vielleicht besser, wenn er mit einer Schicht von durchsichtigem Klebeband überdeckt ist. Du kannst es auch mit starkem Klebeband anstatt eines Saughebers versuchen. Wenn dies nicht klappt, klebe deinen Saugheber mit Sekundenkleber auf die gebrochene Rückseite.
Hebe die Rückabdeckung mit dem Saugheber ab, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Falls du Schwierigkeiten dabei hast, einen Spalt zu erzeugen, ist es am Besten, die Kante erneut zu erhitzen und es nochmal zu versuchen. Folge der Anleitung für den iOpener, damit du dein Smartphone nicht überhitzt.
Setze ein Plektrum in den Spalt, den du gerade erzeugt hast.
Schiebe das Plektrum in die untere linke Ecke, um den Kleber aufzutrennen.
Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 3

Setze ein zweites Plektrum in die Unterkante deines Smartphones.
Schiebe das Plektrum in die untere rechte Ecke, um den Kleber aufzutrennen.
Lasse die Plektren dort stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 4

Wenn der Kleber wieder zu hart wird, um ihn aufzuschneiden, ist er wahrscheinlich wieder zu kalt geworden. Nutze den iOpener für zwei oder drei Minuten, um, den Kleber wieder aufzuheizen.
Setze ein neues Plektrum in die untere rechte Ecke deines Smartphones.
Schiebe das Plektrum die rechte Kante entlang, um den Kleber aufzutrennen.
Lass das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 5

Wenn du in die Nähe der Kameraeinheit kommst, setze nur die Spitze ein (etwa 4-5 mm), damit du die Kamera nicht beschädigst oder zerkratzt.
Setze noch ein Plektrum in den in die obere rechte Ecke des Smartphones.
Schiebe das Plektrum an der Oberkante entlang, um den Kleber aufzutrennen.
Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 6

Setze ein fünftes Plektrum in die untere linke Ecke.
Schiebe das Plektrum an der linken Kante der Rückseite entlang, um den verbleibenden Kleber aufzutrennen.
Wenn du in der Nähe des Power Buttons bist, setze nur die Spitze ein (etwa 3-4 mm), damit du die Kabel dahinter nicht beschädigst.

Schritt 7

Entferne die Rückabdeckung.
Beim Wiederzusammenbau:
Jetzt ist eine gute Gelegenheit, um das Smartphone anzuschalten und alle Funktionen zu testen. Denke dran, das Telefon wieder ganz auszuschalten, bevor du weiterarbeitest.
Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die betreffende Stelle.
Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.
Wenn du für Samsung zugeschnittene Klebestreifen verwendest, benutze diese Anleitung.
Wenn du doppelseitiges Klebeband verwendest, benutze diese Anleitung.

Schritt 8

Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC-Antenne & Spule für drahtloses Laden.
Schiebe das Plektrum vorsichtig an der unteren linken Kante der Einheit entlang, um sie vom Akku zu trennen.

Schritt 9

Setze ein Plektrum unter das untere Ende der Einheit der NFC-Antenne & Spule für drahtloses Laden.
Schiebe das Plektrum vorsichtig an der Unterkante entlang, um die Einheit vom Lautsprecher zu lösen.

Schritt 10

Heble den Stecker der Spule für drahtloses Laden mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Schritt 11

Heble den Stecker der NFC-Antenne mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Schritt 12

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.

Schritt 13

Entferne die NFC-Antenne & Spule für drahtloses Laden vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 14

Löse den Anschluss des Akkukabels mit einem Spudger, indem du ihn gerade nach oben hebelst.

Schritt 15

Entferne die vier 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt wird.

Schritt 16

Setze einen Spudger in den Spalt zwischen der Oberkante der Lautsprechereinheit und dem Mittelrahmen.
Heble die Lautsprechereinheit nach oben, indem du den Spudger nach unten drückst.

Schritt 17

Entferne die Lautsprechereinheit.
Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Schritt 18

Falls du nicht das Motherboard oder den Akku entfernen willst, kannst du diesen Schritt überspringen und mit dem nächsten weitermachen.
Löse den Stecker des Displaykabels mit einem Spudger, indem du ihn gerade aus seinem Anschluss nach oben hebelst.

Schritt 19

Löse die oberen Stecker des Hauptkabels und des Verbindungskabels aus ihren Anschlüssen auf dem Motherboard mit einem Spudger, indem du sie gerade nach oben hebelst.

Schritt 20

Löse den unteren Stecker des Verbindungskabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.
Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 21

Löse den unteren Stecker des Hauptkabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.
Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 22

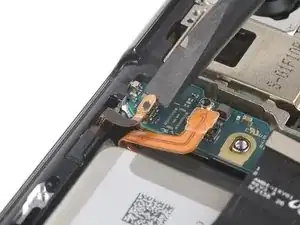

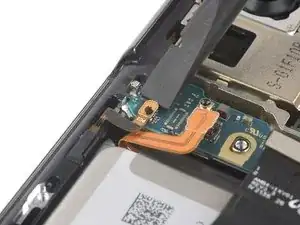

Löse das Kabel des Power Buttons, indem du es mit einem Spudger gerade nach oben aus dem Anschluss hebelst.

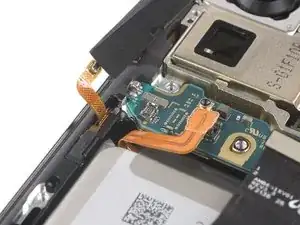

Biege das Kabel mit dem Spudger vorsichtig zu Seite, damit es beim Akkuausbau nicht im Weg ist.

Schritt 23

Achte darauf, dass du das Displaykabel nicht abknickst, sondern sanft zur Seite biegst, damit es nicht beschädigt.

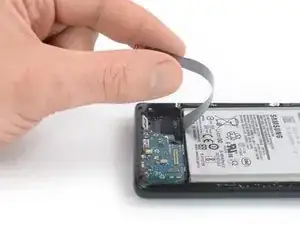

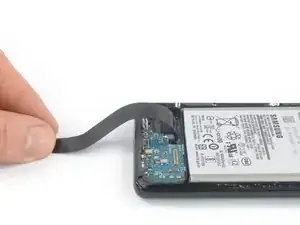

Biege das Displaykabel Richtung Ladeanschluss, damit du Zugang zum Akku hast.
Mit einem kleinen Stück Klebeband kannst du das Kabel temporär zur Seite kleben, damit du es nicht versehentlich beschädigst.

Schritt 24

Der Akkukleber im Galaxy S21 Ultra ist extrem stark. Wenn er sich durch hochkonzentrierten Isopropylalkohol (mehr als 90%ig) allein nicht lösen lässt, versuche es mit zusätzlicher Hitze. bereite in diesem Fall einen iOpener vor und lege ihn für mindestens zwei Minuten auf das Display, um den Kleber unter dem Akku zu lösen.

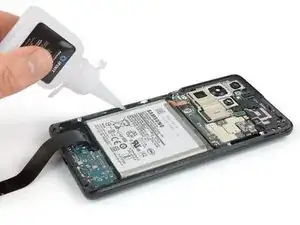

Gib etwas hochkonzentrierten Isopropylalkohol (mehr als 90%ig) in den Spalt zwischen dem Rahmen und die linken und rechten Kanten des Akkus.
Verwende nur ein paar Tropfen und wiederhole es, falls notwendig. Im Mittelrahmen sind Ausschnitte, zu viel Alkohol könnte zum Display gelangen und es lösen.
Gib dem Alkohol zwei bis drei Minuten Zeit, um den Kleber zu lösen.

Schritt 25

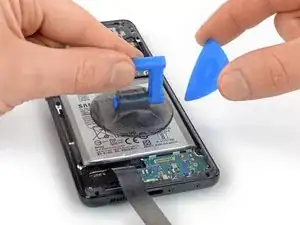

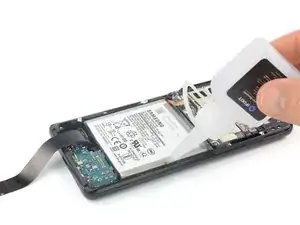

Setze in diesem Schritt ein Plektrum in den breitesten Spalt zwischen Akku und Rahmen, um einen guten Hebelpunkt zu haben.

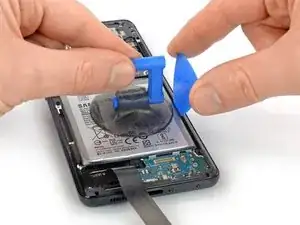

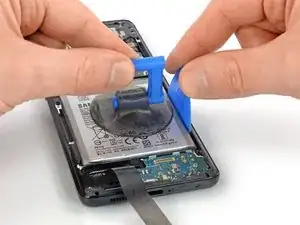

Setze einen Saugheber auf den Akku, so nahe wie möglich an den Rand.

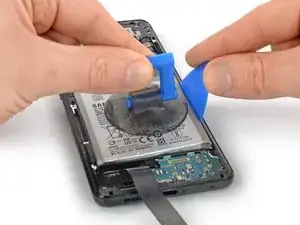

Setze das Plektrum in den Spalt zwischen Akku und Rahmen.
Drehe das Plektrum, damit die lange Kante im Smartphone steckt.

Schritt 26

Achte darauf, den Akku beim Entfernen nicht zu verformen oder zu beschädigen. Wenn der Akku versehentlich angestochen wird, kann er Feuer fangen und/oder explodieren. Falls du Probleme hast, träufle noch ein wenig Isopropylalkohol unter den Akku und versuche es nochmal.

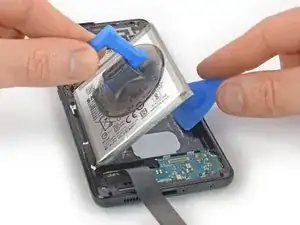

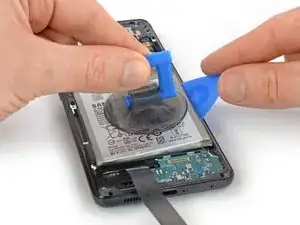

Ziehe den Saugheber nach oben, während du das Plektrum nach unten drückst, um den Akku herauszuhebeln.
Wenn du mit deinem Saugheber keinen Erfolg hast, kannst du es mit unseren Heavy Duty Saughebern versuchen.

Schritt 27

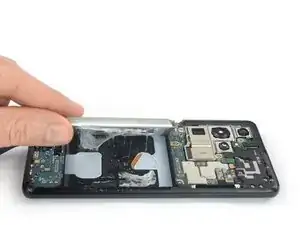

Ziehe den Akku vom restlichen Kleber ab.

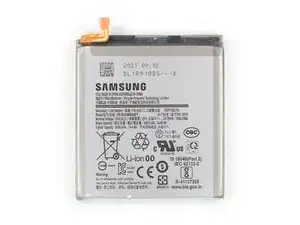

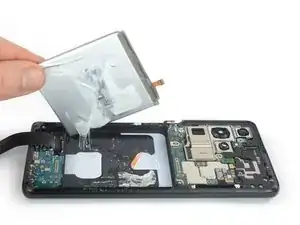

Entferne den Akku.
Bitte benutze einen beschädigten oder verformten Akku nicht mehr, er stellt ein Sicherheitsrisiko dar.
Befestige deinen neuen Akku mit vorgeschnittener Klebefolie oder doppelseitigem Klebeband. Um ihn richtig zu positionieren, bringe das Klebeband im Gerät an, nicht am Akku. Dann drücke den Akku fest an.
Verbinde beim Wiederzusammenbau den Akku kurz, um ihn sauber auszurichten. Trenne ihn wieder ab, wenn er festklebt.

Abschluss

Falls möglich, schalte dein Gerät ein und teste es, bevor du neuen Kleber anbringst und es versiegelst.

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren.

Bitte entsorge deinen Elektroschrott fachgerecht.
