Einleitung
Ist dir dein Galaxy S4 heruntergefallen und das Display kaputtgegangen?
Kein Problem, befolge einfach diese Anleitung, anstatt die komplette Baugruppe des Displays auszutauschen.
Klebe einen Streifen Klebeband über das komplette Displayglas, damit keine Glasscherben den LCD zerkratzen.
Werkzeuge
Ersatzteile
-
-

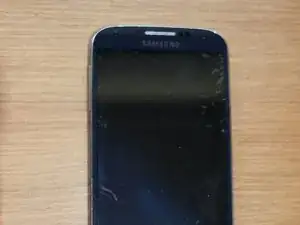

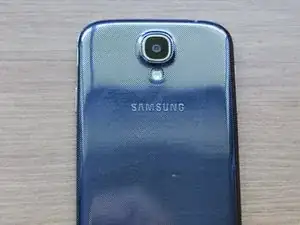

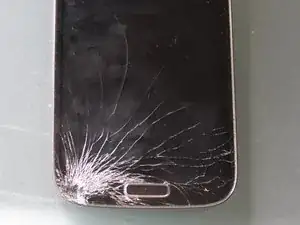

Dein zerbrochenes S4 hat einen ähnlichen Schaden wie auf dem Photo.
-
Ich hätte wahrscheinlich kein Hochkantformat nehmen sollen, denn ich bin gezwungen, die Bilder etwas zu kürzen.
-
-
-

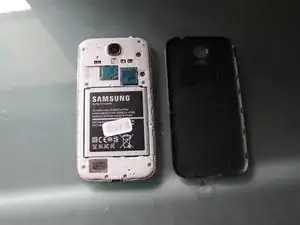

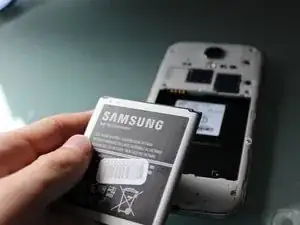

Entferne den Akku mit den Fingern. Das ist einfach, weil daran keine Kabel befestigt sind.
-

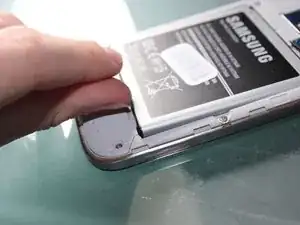

Wenn du eine SIM-Karte in deinem Handy hast, dann drück sie nach innen und zieh sie danach heraus.
-
-
-

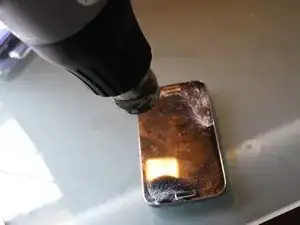

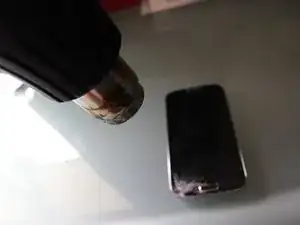

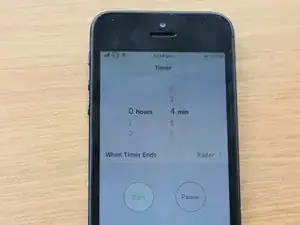

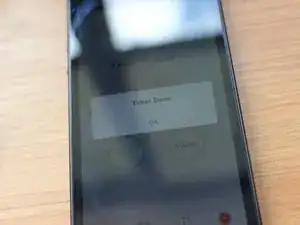

Erhitze das Glas 3-5 Minuten lang. Ich wählte 4 Minuten.
-
Du brauchst nur eine Heißluftpistole auf niedrigster Stufe benutzen. Ich würde keinen Fön empfehlen, weil er nicht heiß genug wird.
-
Du musst vorsichtig sein, wenn du mit der Heißluftpistole dein Gerät erhitzt. Wenn du es zu stark erhitzt, kann das Front Panel beschädigt werden, was zu Farbfehlern führen kann. Wenn du Farbänderungen auf dem Display siehst schalte die Heißluftpistole sofort ab.
-
Dies erhitzt und löst den Kleber, der das Displayglas mit dem LCD verbindet.
-
-
-

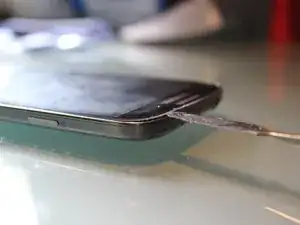

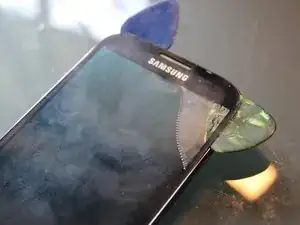

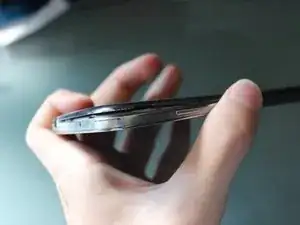

Wenn du mit Erhitzen fertig bist, trennst du von oben beginnend die Ränder der Glasscheibe vom Display.
-
Das kann man erstmal mit einem Metallhebel machen, aber pass auf, dass du dabei nichts zerkratzt.
-
-
-

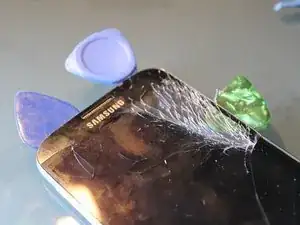

Klemme Plastikplättchen unter den hervorgehobenen Rand.
-
Nimm dir Zeit, sonst zerbricht das Glas (siehe zweites Bild).
-
Wenn dein Display spinnwebenförmig gebrochen ist, musst du mehrere Schichten Klebeband über das Display kleben, damit das Glas nicht zersplittert. Geh vorsichtig und langsam vor und nimm ruhig etwas mehr Hitze, damit das Glas nicht noch mehr zerfällt.
-
Achtung: Wenn das Glas zu splittern droht, solltest du besser eine Schutzbrille tragen.
-
Plastikrasierklingen, die man in einem Hardware-Laden findet, sind praktisch für diesen komplizierten Austausch. Man kann auch Gitarrenplektrums aus einem Musikladen verwenden. Der Digitizer wird damit nicht zerkratzt.
-
-
-
Erhitze das Glas ab und zu wieder. Wenn sich das Glas schwer ablösen lässt, musst du das Glas stärker erhitzen, bevor du weitermachst.
-
-
-
Ich habe dazu keine Photos, aber wenn du das Glas entfernst, musst du unten am Handy sehr vorsichtig sein, weil du die zwei Knöpfe dort leicht beschädigen kannst. Sie sind an der Glasscheibe befestigt und müssen abgenommen werden, bevor du die Glasscheibe anhebst.
-

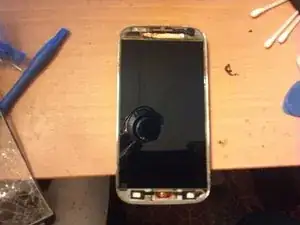

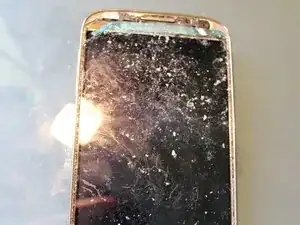

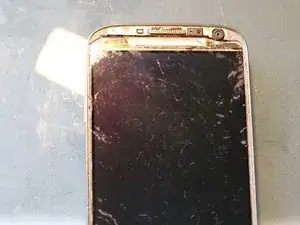

Dein Handy sieht jetzt völlig anders aus, mit dem klebrigen Rückstand auf dem Digitizer.
-
-
-
Reinige den Digitizer mit einem fusselfreien Lappen oder einem sauberem Mikrofasertuch. Ich habe Linsenreiniger und ein Mikrofasertuch benutzt, um den Rand zu säubern.
-
Ich habe das Glas wahrscheinlich nicht so gut entfernt und der Digitizer sieht sehr zerkratzt aus. Wenn es bei dir auch so aussieht, ist das nicht so schlimm, weil man das sowieso nicht bemerkt, wenn der Bildschirm an ist.
-
Wenn du den Bildschirm perfekt sauber haben willst oder wenn der Kleberückstand nicht abgeht, nimm etwas Azeton-freien Nagellackentferner. Damit braucht man nur ein paar Sekunden, um den kompletten Schmutz abzubekommen und danach sieht es tadellos aus.
-
-
-

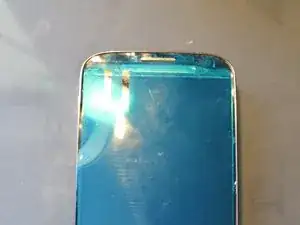

Streich die Ränder des Handys mit dem neuen Klebstoff ein.
-
Zieh die blauen Stückchen auf dem Klebstoff ab.
-
-
-

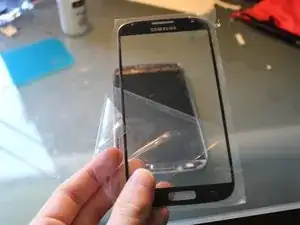

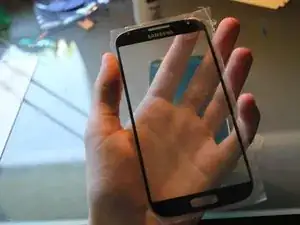

Bereite dein neues Displayglas vor. Wenn es auf beiden Seiten bedeckt ist, dann entferne vorerst nur die untere Seite.
-
Berühre nicht die Unterseite und verursache keine Spuren darauf, sonst musst du das Glas nochmal abwischen.
-
-
-

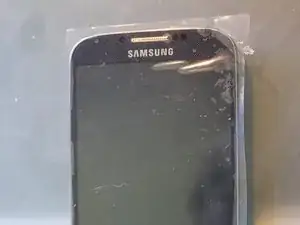

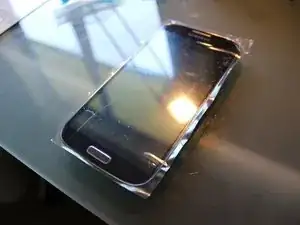

Platziere das neue Glas auf dem Handy.
-
LOCA-Kleber sollte nur bei der Montage des Bildschirms verwendet werden. Dazu gibt es einige Youtubevideos, die dir zeigen, wie man diesen Kleber verwendet.
-
Achte darauf, dass der Kleber nicht in den oberen Lautsprecher (Ohrhörer-Lautsprecher) und auf die Frontkamera gelangt.
-
Zieh die obere Plastikfolie auf dem Displayglas ab.
-

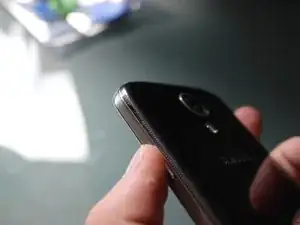

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen – und genieße dein S4 ohne zersplitterte Scheibe!
79 Kommentare
Tried it, wrecked the LCD, had to buy a new front assembly :(
Tim -
That's unfortunate, sometimes in some unlucky cases the LCD or digitiser tries to come up with the glass which probably means it needs to be heated up for longer with the heatgun.
Same here. The glass was spiderwebbed and it was frustrating work. About 2 hrs in I must have gotten a little careless because a little extra force and boom...LCD broken.
If your glass has more than a few cracks in it I would say it's not worth the effort-replace the whole display or take it to a professional.
here i made a video how to do that, i hope it helps you
how to change display galaxy s4 (LCD frame in few steps)
Can I put on the complete adhesive ? Or must I leave holes ?
You'll need to leave holes otherwise you may cover the sensors or other components to the phone.
I do the s3's this way all the time. I did break the first one I ever did. The s4 is very different from the s3. I just tried it and broke the LCD. The LCD was pulling up with the glass, didn't realize I had my pick UNDER the LCD as well. Never had that issue with the S3. Also the glue seems stronger than the glue on the S3, its melting point has to be different in my opinion.
cmantlo -
here i made a video explaining everything in a white board how it has to be done for the next time
i hope it help you
Theory of how to fix gorilla glass at any samsung galaxy
I have a question and I am hoping that you might be able to answer. My galaxy s4 dropped and the glass screen cracked it worked great even though it didn't look pretty. So I had my glass screen replaced by a business in my town and now when I type on it the letters write double or triple what it's suppose to and some of the icons on the lower left hand corner have to be pressed hard to get the app. to open also when scrolling down on something it opens up the page where i put my finger to scroll. My question is what do you think happened when they replaced the glass screen to make my phone act like this?
orangedestiny87 -
For the problem you have here, there can be only two possible reasons. Either the digitizer went wrong or dust and debris weren't removed when putting on the new glass. You have to make sure absolute nothing is on the digitizer before putting on the glass beacause it can interfere with the phone's motion an sensors which makes the phones act weirdly.
Jax Wang -
My screen shattered so bad that the image is black. And a few other colors. Phone still works because it will still ring and get text but obviously i can't view them. Can the screen be fixed when it's this bad?
bharp0305 -
My samsung s4 has been dropped and it has got alot of glass coming off bht i cant replace it for a while because i have to pay for dance and sports but my question is if i dont get it fixed then can my whole phone just stop working???
Bethanie Cowan-grainger -
