Samsung Galaxy S5 Mini Motherboard ersetzen

Setze einen Fingernagel oder ein Plastik Opening Tool in die Kerbe oberhalb des An-/Aus-Schalters.

Ziehe vorsichtig die Rückabdeckung vom Handy ab.

Setze den Fingernagel oder ein Plastiköffnungswerkzeug in die Aussparung unten am Akku ein.

Heble den Akku vorsichtig aus dem Smartphone heraus.

Drehe das Smartphone um und lege es so auf eine flache Oberfläche, dass die Rückseite zu dir zeigt.

Hebele den Verbinder des Home Button Kabels mit einem Spudger oder Plastiköffnungswerkzeug hoch und löse es.

Schiebe beim Zusammenbau den Verbinder des Home Button Kabels durch den offenen Schlitz in der Displayeinheit.

Benutze einen iOpener, um den Kleber unter dem Display aufzuweichen.

Drehe das Smartphone um, so dass es auf seiner Rückseite liegt.

Setze ein Plastiköffnungswerkzeug oder ein Plektrum in den Spalt zwischen Bildschirm und Rahmen ein und schiebe es die rechte Seite entlang, um den Kleber zu lösen.

Hebe die Displayeinheit vorsichtig weg vom Rahmen, bis ein kleiner Spalt entstanden ist. Lasse das erste Plektrum in der unteren rechten Ecke neben dem Home Button stecken.

Setze ein zweites Plektrum ein und schiebe es bis zur oberen linken Ecke des Smartphones. Löse dadurch den Kleber unter dem Display.

Erhitze erneut das Display, besonders die obere und linke Vorderseite, mit dem iOpener.

Setze ein drittes Plektrum ein und schiebe es bis zur oberen linken Ecke des Smartphones. Achte auf die Frontkamera und den Lautsprecher!

Setze ein viertes Plektrum ein und schiebe es bis zur unteren linken Ecke neben dem Home Button.

Verdrehe das Plektrum in der oberen rechten Ecke, um das Display anzuheben. Wenn es immer noch festklebt, dann schiebe die vier Plektren so, wie eben gezeigt herum, um Klebereste aufzutrennen.

Löse den Verbinder des Displaykabels mit einem Spudger.

Benutze einen Saugheber, um das Display vom Smartphone wegzuheben. Der Verbinder des Home Button Kabels sollte dabei durch eine kleine Öffnung im Mittelrahmen gleiten. Wenn das nicht leicht geht, kannst du mit einer Pinzette nachhelfen.

Ziehe die Displayeinheit weg vom Smartphone und entferne sie.

Entferne die Kreuzschlitzschraube #00 vom Mittelrahmen.

Drehe das Handy um und lege es auf einen Tisch, so dass die Rückseite zu dir zeigt.

Drehe die 4 mm Kreuzschlitzschraube #00 in der Nähe des Akkufachs heraus.

Erwärme den Mittelrahmen mit einem Heißluftgebläse oder benutze einen iOpener um den Kleber am Mittelrahmen aufzuweichen.

Drücke am Akkufach auf der Rückseite des Smartphones um den Mittelrahmen zu lösen.

Drehe die 3 mm Kreuzschlitzschraube #00 heraus, welche die Tochterplatine an der Hauptplatine festhält.

Heble die Tochterplatine mit einem Plastiköffnungswekzeug oder einem Spudger aus ihrem Sockel.

Löse die Kabelverbindungen von Tochterplatine zur Hauptplatine mit einer Pinzette.

Entferne die 3 mm Kreuzschlitzschraube #00, welche die Hauptplatine am Rahmen befestigt.

Ziehe die Hauptplatine aus dem Rahmen heraus und lege sie auf eine gerade Oberfläche.

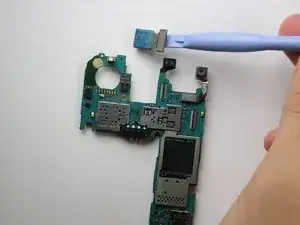

Verwende ein Plastik Opening Tool oder einen Spudger, um die Rückkamera vom Motherboard zu lösen.

Verwende ein Plastik Opening Tool oder einen Spudger, um die Frontkamera vom Motherboard zu lösen.

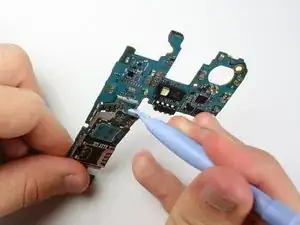

Verwende ein Plastik Opening Tool oder einen Spudger, um die SIM Karteneinheit vom Motherboard wegzuhebeln.

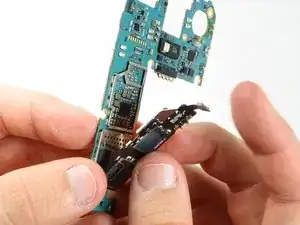

Löse die SIM Karteneinheit vom Motherboard ab.
