Samsung Galaxy S7 Active Frontkamera austauschen

Geschrieben von: Alexander Yazdani
  • Kommentare: 0
Samsung Galaxy S7 Active Frontkamera austauschen

Schwierigkeitsgrad

Mittel

Schritte

18

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt dir, wie du die Frontkamera austauschen kannst.

  1. AdwfmWKHNLomBYXm

    • Weiche den Klebstoff am Bildschirm mit einem Haartrockner auf.

    • Das Smartphone wird heiß, fasse es nicht an.

  2. n6RgCfPhK3LHEtrY

    • Zwänge einen Spudger zwischen Bildschirm und Rahmen und beginne damit, ihn abzutrennen.

    • Es geht leichter, den Bildschirm vom Rahmen abzulösen, wenn du mehrere Werkzeuge benutzt.

    • Dein Smartphone ist nach der Reparatur nicht mehr wasserfest.

  3. uFo35fyJuyccAMbA
    uFo35fyJuyccAMbA
    ARAOdEP1KTrDPUiu

    • Fahre mit dem Spudger mindestens ein Mal rings um das Smartphone herum.

    • Es geht leichter, wenn du dabei die Stelle, an der sich das Werkzeug gerade befindet, mit dem Haartrockner erwärmst.

  4. wOu5iIFBnIkde4ac

    • Hebe den Bildschirm mit der Hand hoch.

    • Wasche dir danach die Hände gut mit warmem Wasser und Seife ab.

  5. yLol6PWCZB1u2FuB

    • Entferne die einzelne Kreuzschlitzschraube #000.

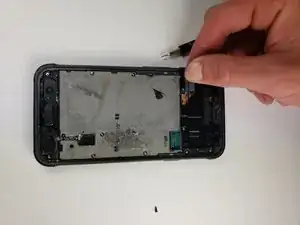

  6. RQNjEgWihNBTFIEn

    • Eine kleine Kunstoffabdeckung ist damit frei geworden, löse sie mit einer Pinzette ab.

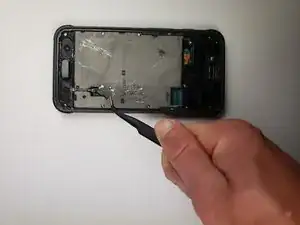

  7. uFJTX6TsBxyalmDa

    • Entferne die andere kleine Kunstoffabdeckung mit einer Pinzette.

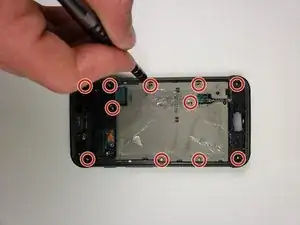

  8. kKMBJX1YAJCyQcyX

    • Entferne die elf im Bild markierten Kreuzschlitzschrauben #000.

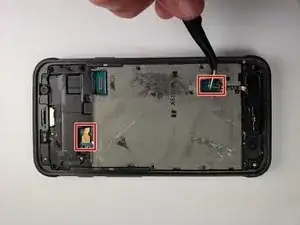

  9. 4qdyaEQXaiXEDQmK

    • Löse die markierten Stecker von der Hauptplatine.

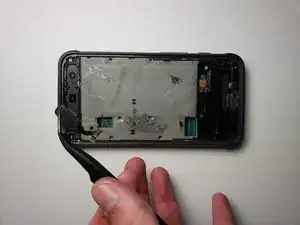

  10. Ef61fbNo4VxU5YrR

    • Löse mit einer Pinzette die Mitteltaste und ihren Verbinder von der Hauptplatine.

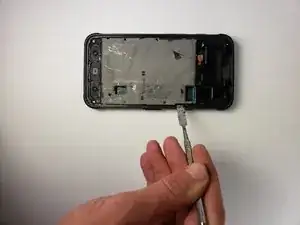

  11. DqsKGB3C6BTeCcs1
    DqsKGB3C6BTeCcs1

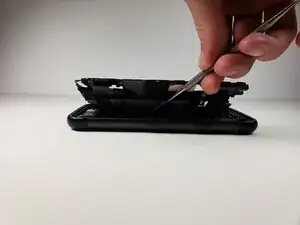

    WV5btLQ2bdiPwaVf

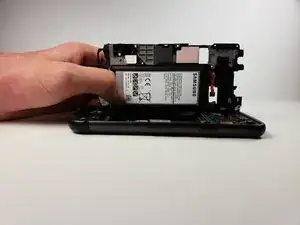

    SBoQpxBbtyCHumrf

    • Löse den Mittelrahmen und den Akku mit einem Metallspatel von der Hauptplatine ab.

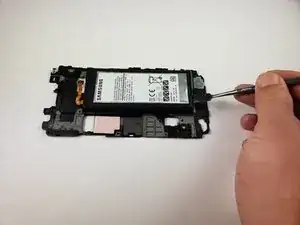

  12. LfT1MNULHMCOkk16
    LfT1MNULHMCOkk16

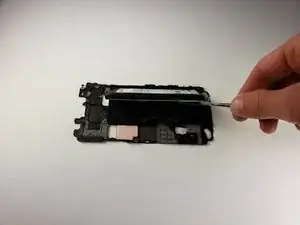

    qeIShjRRfs3tKOhh

    • Trenne den Akku mit dem Metallspatel vom Mittelrahmen.

    • Um einen neuen Akku einzubauen und neue Klebestreifen anzubringen, folge dieser Anleitung.

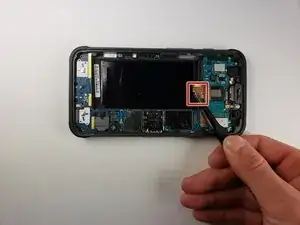

  13. Xr2x3ZLcaARww5Xw

    • Löse die Kamera mit einer Pinzette vom Akku.

    • Der Stecker sollte sich wie ein Legostein ablösen lassen.

  14. THHbqixERdSPhCTX

    • Entferne die Kreuzschlitzschraube #000 am Annäherungssensor.

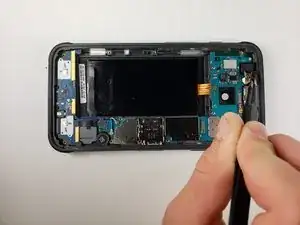

  15. lnKJhJyII2ekNfKC
    lnKJhJyII2ekNfKC
    6AHt2SGloiOcH2dY

    • Entferne den Annäherungssensor mit einer Pinzette.

    • Lege ihn zur Seite.

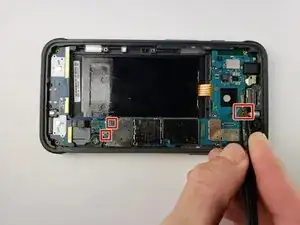

  16. TXH4EY6sHdEYRgdK

    • Löse den Stecker vom Frontmikrofon und die beiden im Bild markierten Kabel.

  17. sTn2NWOfUfEFcfuS

    • Hebe die Hauptplatine mit der Hand und einem Metallspatel aus dem Smartphone.

    • Sei vorsichtig, auf der Unterseite ist sie immer noch mit einem Kabel angeschlossen.

    • Löse diesen Anschluss mit dem Spudger ab.

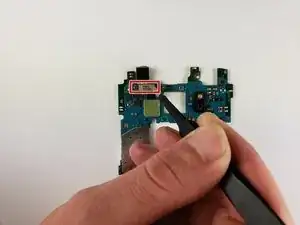

  18. KeldOGxAG31ndCZw

    • Löse die Verbindung zwischen Frontkamera und Hauptplatine mit einer Pinzette.

    • Du musst dazu die Hauptplatine umdrehen.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
