Einleitung
Hier wird der Austausch der Lautstärketasten gezeigt.
Ersatzteile
-
-

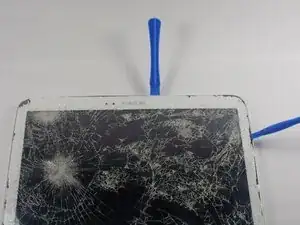

Trenne die Gehäuseteile des Galaxy Tab indem du mit dem Plastiköffnungswerkzeug Rings um die Kante fährst. Die Rückabdeckung muss abgenommen werden können.
-
Sei vorsichtig wenn du in der Nähe der Lautsprecher auf der linken und rechten Seite übelst. Im Bild ist das rechte Werkzeug Grade an einer gefährlichen Stelle.
-
-
-

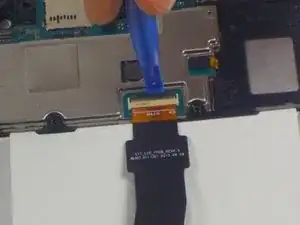

Löse vorsichtig die Klebebänder über den Verbindern der Flachbandkabel und lege sie beiseite. Klappe die Sicherungsbügel vorsichtig mit dem Plastiköffnungswerkzeug hoch und löse die Flachbandkabel.
-
-
-

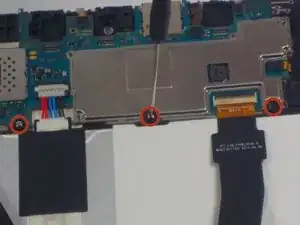

Der Akku ist mit zehn Kreuzschlitzschrauben an der Hauptplatine befestigt. Drehe sie heraus.
-
-
-

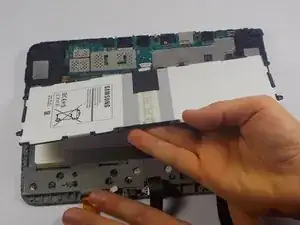

Biege die Flachbandkabel zurück. Hebe den Akku hoch indem du von der Seite her nach oben drückst.
-
-
-

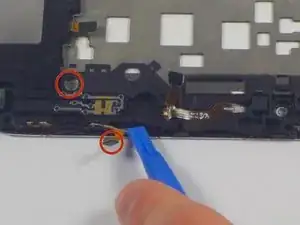

Löse den Verbinder am Flachbandkabel zu den Lautstärketasten mit einem Plastiköffnungswerkzeug von der Hauptplatine.
-
-
-

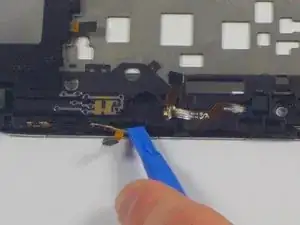

Setze das Plastiköffnungswerkzeug zwischen die Lautstärketasten und dem inneren Rahmen. Schiebe es dann vorsichtig nach links, dabei lösen sich die Lautstärketasten vom Rahmen.
-
-
-

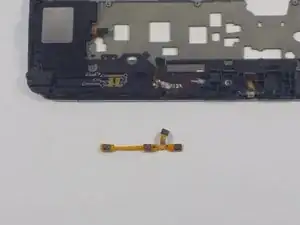

Entferne vorsichtig die Tasten und setze neue ein. Achte darauf, dass die Tasten richtig mit dem Kabel an der Hauptplatine verbunden sind.
-
Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
