Einleitung
Lithium-Ionen-Akkus, wie der im Samsung Galaxy Tab S3 lassen von Ladezyklus zu Ladezyklus in ihrer Leistung nach. Die meisten Akkus in Tablets halten bei normalem Gebrauch zwei bis drei Jahre. Wenn dein Akku verbraucht ist, solltest du ihn auswechseln. Diese Anleitung zeigt dir, wie das geht.
Ersatzteile
-
-

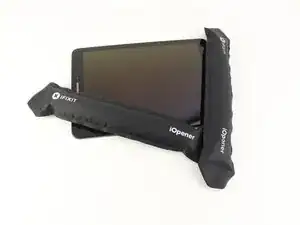

Erwärme die Kanten der Glasscheibe mit einem erhitzten iOpener am Rand des Geräts, um den Klebstoff zu erweichen, der das Tablet zusammenhält.
-
Wir haben zwei Opener verwendet, um das Tablet zu öffnen. Der Vorgang ist mit einem einzelnen iOpener möglich, würde aber wesentlich länger dauern. Alternativ kannst du eine Heißluftpistole verwenden, um den Klebstoff schnell zu lösen.
-
Lasse den iOpener zwei Minuten lang auf der Kante liegen.
-
-
-
Befestige einen Saugheber nahe an der eben mit dem iOpener erwärmten Kante. der Kante,
-

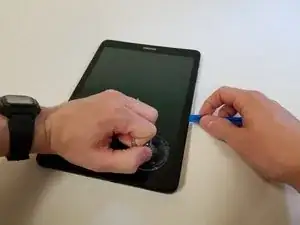

Drücke den Saugheber fest und ziehe ihn kräftig nach oben, damit ein Spalt zwischen dem Display und dem Mittelrahmen entsteht.
-

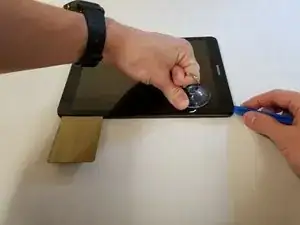

Trenne die Glasscheibe mit einem Öffnungswerkzeug vom Mittelrahmen ab.
-
-
-

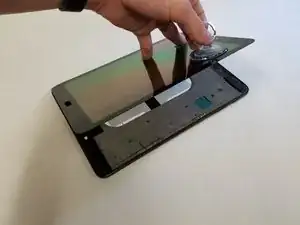

Ziehe die Glasscheibe mit dem Saugheber ab.
-

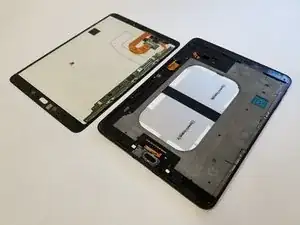

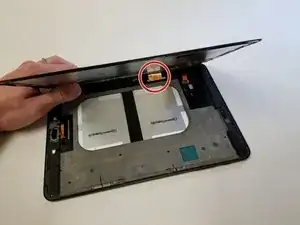

Trenne vorsichtig das Flachbandkabel ab, das die Bildschirmbaugruppe mit der Hauptplatine verbindet. Es ist egal, an welchem Ende du dieses Flachbandkabel ablöst.
-
-
-

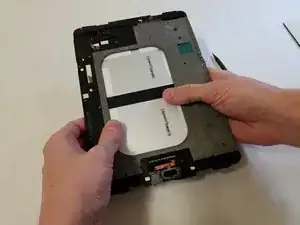

Wiederhole die Schritte 3 bis 7, um die hintere Glasscheibe auf der gegenüberliegenden Seite des Geräts zu entfernen.
-
-
-

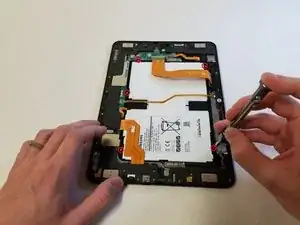

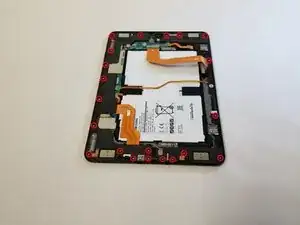

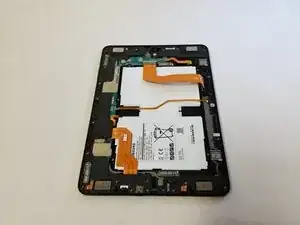

Drehe die fünf Kreuzschlitzschrauben #000 heraus, mit denen der Akku befestigt ist. Entferne die zweiundzwanzig Schrauben am Mittelrahmen.
-
-
-

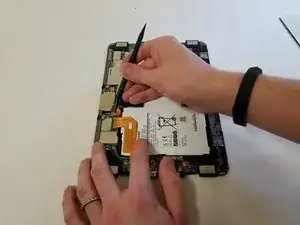

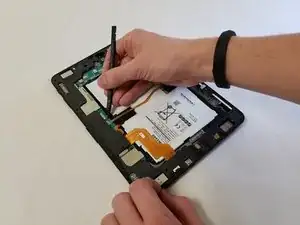

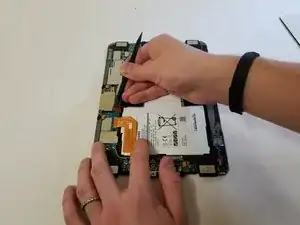

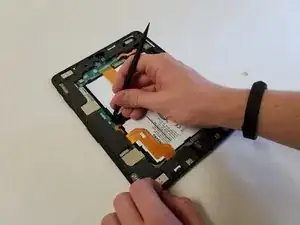

Löse das Flachbandkabel, welches vom Mittelrahmen weg geht, mit dem flachen Ende des Spudgers von der Hauptplatine ab.
-
-
-

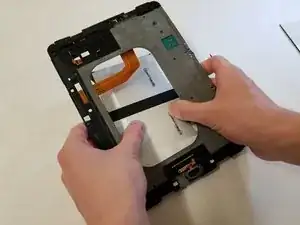

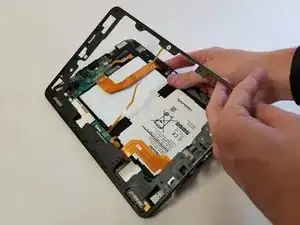

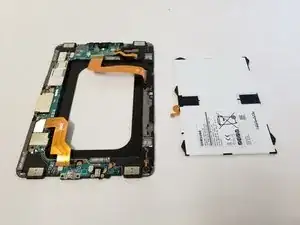

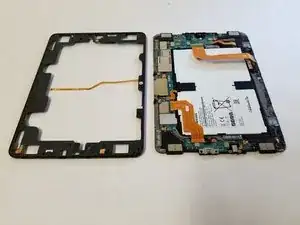

Drehe den Mittelrahmen herum und drücke den Akku heraus. Achte darauf, dass er unter den Flachbandkabeln herausgleitet.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge. Wenn du bei der Reparatur zuviel Klebstoff entfernt hat, musst du wieder neuen anbringen.
7 Kommentare
This repair can be done without removing the screen!
how? would it be simpler to do it that way?
There is no reason to remove the screen. It’s super risky to do it that way. When you take the battery out, just use some alcohol on the sides of the battery to weaken the adhesive and use a suction cup to pull the battery out. No need to push on it from the screen side.
What I get for reading a guide before checking comment, TOTALLY unnecessary step in removing screen. LCD cost $220 on ebay….
There is no reason to remove the screen while replacing a battery.
Nick Youngstrom -
Agreed , just remove back and warm up. Dont remove screen, is $220 to replace off ebay.
Phenix City -
