Samsung Galaxy Tab S3 Hauptplatine tauschen

Geschrieben von: Sarah Westberg
  • Kommentare: 4
Samsung Galaxy Tab S3 Hauptplatine tauschen

Schwierigkeitsgrad

Mittel

Schritte

19

Zeitaufwand

40 - 50 Minuten

Einleitung

Um die Hauptplatine auszubauen, brauchst du viele Schritte, wenn aber das Display und der Akku entfernt sind, geht es leicht. Achtung: Es sind ziemlich viele Stecker zu lösen. Wenn sie später nicht richtig angeschlossen werden, dann kann beispielsweise das Tablet nicht mehr hochfahren, merkwürdige Anzeigen am Display erscheinen oder das Gerät von Zeit zu Zeit ausfallen.

  1. 3t4QN2TFGdIxTdPD

    • Erwärme die Kanten der Glasscheibe mit einem erhitzten iOpener am Rand des Geräts, um den Klebstoff zu erweichen, der das Tablet zusammenhält.

    • Wir haben zwei Opener verwendet, um das Tablet zu öffnen. Der Vorgang ist mit einem einzelnen iOpener möglich, würde aber wesentlich länger dauern. Alternativ kannst du eine Heißluftpistole verwenden, um den Klebstoff schnell zu lösen.

    • Lasse den iOpener zwei Minuten lang auf der Kante liegen.

    • Achte darauf, dich beim Umgang mit dem heißen iOpener nicht zu verbrennen. Weitere Informationen zum iOpener findest du in der Anleitung zum iOpener.

    There is no reason to remove the screen while replacing a battery.

    Nick Youngstrom -

    Agreed , just remove back and warm up. Dont remove screen, is $220 to replace off ebay.

    Phenix City -

  2. DAZYkFYPtNtOtkYR

    • Befestige einen Saugheber nahe an der eben mit dem iOpener erwärmten Kante. der Kante,

    • Drücke den Saugheber fest und ziehe ihn kräftig nach oben, damit ein Spalt zwischen dem Display und dem Mittelrahmen entsteht.

    • Trenne die Glasscheibe mit einem Öffnungswerkzeug vom Mittelrahmen ab.

    • Achte darauf, dass das Glas beim Abheben vom Rahmen nicht bricht.

    Bonjour, pour moi il est IMPÉRATIF d’opérer l’ouverture par le bord droit comme indiqué sur le tuto car de l’autre coté les nappes du LCD ne sont qu’à 3mm du bord et peuvent etre abimée comme je l’ai fait lors du décollage.

    Jacques Barreau -

  3. 5WVnDtgLFQ2aBkvn

    • Trenne beim Weiterarbeiten am Rand das Glas vom Mittelrahmen mit einer Plastikkarte ab..

    • Anstatt einer Plastikkarte kannst du auch mehrere Plektren verwenden.

    For this part I recommend to insert the tools only on top, bottom and right side. Then lift the screen as shown in the pictures in step 4. The left side has the light ribbons for the display too close to the edge and they are really thin. I just broke the four of them in my screen :(

    Moisés Jover -

  4. aUgOL1dHjfry2fNP
    aUgOL1dHjfry2fNP
    KkDkeXa6PhbTVnIs
    WXS1SPnjyHFo5fOU

    • Achte beim Entfernen der Glasscheibe darauf, dass das Flachbandkabel, das die Hauptplatine mit dem Display verbindet, nicht reißt.

    • Ziehe die Glasscheibe mit dem Saugheber ab.

    • Trenne vorsichtig das Flachbandkabel ab, das die Bildschirmbaugruppe mit der Hauptplatine verbindet. Es ist egal, an welchem Ende du dieses Flachbandkabel ablöst.

  5. 3YxOlJbYmibLYPcL
    3YxOlJbYmibLYPcL
    uWHbvyCwhtluYkUS

    • Wiederhole die Schritte 3 bis 7, um die hintere Glasscheibe auf der gegenüberliegenden Seite des Geräts zu entfernen.

  6. AHWIsRQQCASFTBQi
    AHWIsRQQCASFTBQi
    iTX1V4OueUQQBgZm

    • Drehe die fünf Kreuzschlitzschrauben #000 heraus, mit denen der Akku befestigt ist. Entferne die zweiundzwanzig Schrauben am Mittelrahmen.

  7. XwhP12OqaTTPosdE

    • Der Mittelrahmen lässt sich nun von der Hauptplatine des Gerätes ablösen.

  8. hgG1UXji15kFE5tL
    hgG1UXji15kFE5tL
    qBJ1RMUNhhKOtFFA
    ReQ51gsyGj3gVaKG

    • Löse das Flachbandkabel, welches vom Mittelrahmen weg geht, mit dem flachen Ende des Spudgers von der Hauptplatine ab.

  9. 1nnfDTSMJJlXNdrY
    1nnfDTSMJJlXNdrY
    2fOvSSqTqqUts5KF

    • Hebe mit dem flachen Ende des Spudgers den Akkustecker von der Hauptplatine hoch.

  10. 4EdLM4DbCvJgmVd4
    4EdLM4DbCvJgmVd4
    jylIxtEgIxNBMeYe

    • Drehe den Mittelrahmen herum und drücke den Akku heraus. Achte darauf, dass er unter den Flachbandkabeln herausgleitet.

  11. fBO1qGDKmcUPfToY

    • Entferne den Akku vom Gerät.

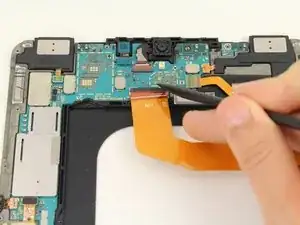

  12. 2TVN2GMwuHxo3vcK
    2TVN2GMwuHxo3vcK

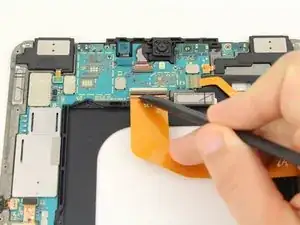

    kYaCpCtDtLKGcv5d
    5JIvcsD3hrZ3muW2

    • Hebe den Sicherungsbügel am grauen ZIF-Verbinder mit dem Spudger hoch und ziehe das orangene Flachbandkabel unterhalb der Kamera heraus.

  13. yjMNGWmYkENPTfvD
    yjMNGWmYkENPTfvD

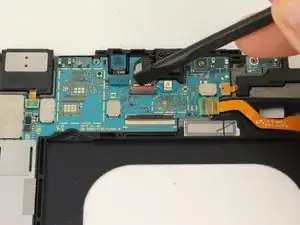

    UhfAHlWlsgsCAiMg
    BCHkKlnEARmLa1EN

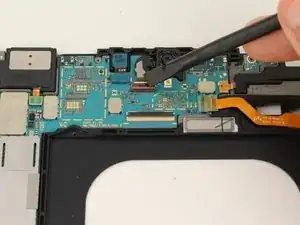

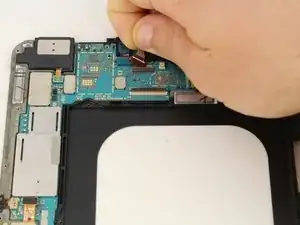

    • Hebe den roten Sicherungsbügel am ZIF-Anschluss mit dem Spudger hoch und löse das Flachbandkabel der Frontkamera.

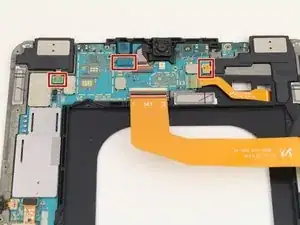

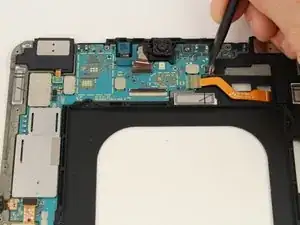

  14. bVuJB4YtQrQiWCfs
    bVuJB4YtQrQiWCfs

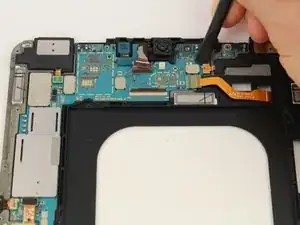

    BQxubLuEnTKUf1XP
    XbLYoEsRxbDfcgRX

    • Heble die drei Press-Fit-Verbinder oben am Mittelrahmen mit einem Spudger hoch und löse sie ab.

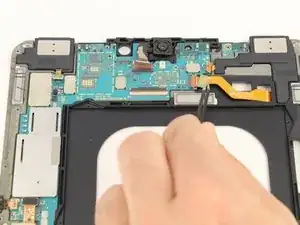

  15. bBoBAumIWKvRrRFK
    bBoBAumIWKvRrRFK

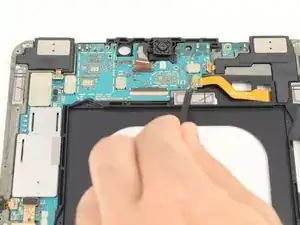

    fL4LRPiQtGD4Qvl3
    ubWudNEQR3xL4ZY6

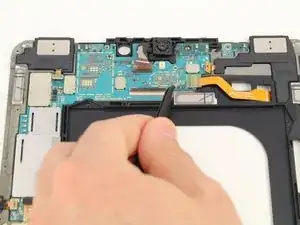

    • Ziehe das grüne Klebeband oben an der Hauptplatine mit einer Pinzette zurück, so dass der ZIF-Verbinder darunter sichtbar wird.

  16. 3qBk45HFYUZySCEM
    3qBk45HFYUZySCEM
    hkTYyDpZlB2AbYns
    ERUkuiTUhKlaUxWA

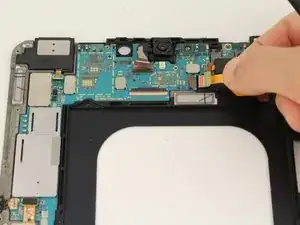

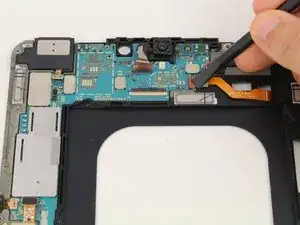

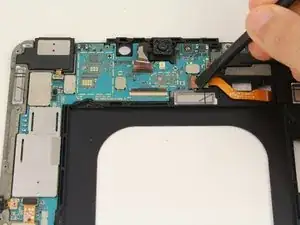

    • Hebe den roten Sicherungsbügel am ZIF-Anschluss mit einem Spudger hoch und ziehe das Flachbandkabel zum Touchpad heraus.

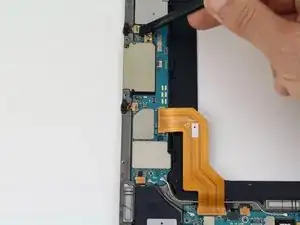

  17. Lsl3j1cEBZfWZwFd
    Lsl3j1cEBZfWZwFd
    bvEQCJq5LFexWBXZ
    goSQc6PlyH2CUXVD

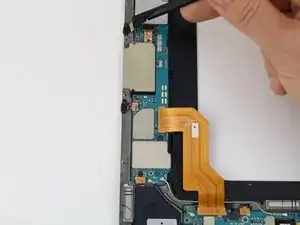

    • Heble fünf weitere Press-Fit-Verbinder an der linken Seite der Hauptplatine hoch und löse sie ab.

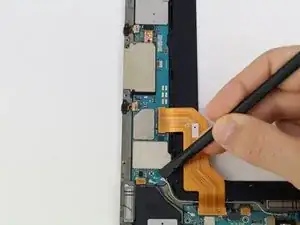

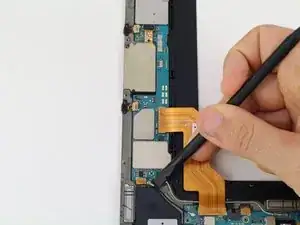

  18. FRJlWfg4GNtTAjVW
    FRJlWfg4GNtTAjVW
    STDoiSlTIgLjVur1
    n1APP6FfMNeqxBgA

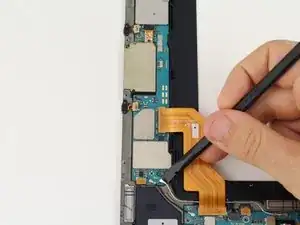

    • Heble die Koaxialkabel der Antennen mit dem Spudger von der Hauptplatine ab.

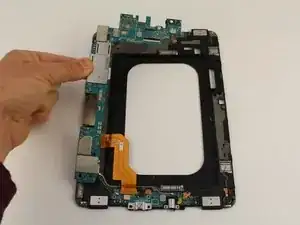

  19. XcggDabfhLBGD3FW

    • Schiebe alle Kabel mit dem Finger zur Seite und wackele an der Hauptplatine, bis sie frei kommt.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
