Samsung Galaxy Tab S3 Kopfhörerbuchse tauschen

Geschrieben von: Mimi Fucini
  • Kommentare: 5
Samsung Galaxy Tab S3 Kopfhörerbuchse tauschen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

20 - 40 Minuten

Einleitung

Wenn du die Kopfhörerbuchse in deinem Samsung Galaxy Tab S3 oft benutzt, kann sie abgenutzt werden. Versuche zuerst, etwaigen Schmutz mit einem Zahnstocher zu entfernen, wenn das nicht hilft, sollte die Kopfhörerbuchse ersetzt werden. Diese Anleitung zeigt dir, wie das geht.

  1. 3t4QN2TFGdIxTdPD

    • Erwärme die Kanten der Glasscheibe mit einem erhitzten iOpener am Rand des Geräts, um den Klebstoff zu erweichen, der das Tablet zusammenhält.

    • Wir haben zwei Opener verwendet, um das Tablet zu öffnen. Der Vorgang ist mit einem einzelnen iOpener möglich, würde aber wesentlich länger dauern. Alternativ kannst du eine Heißluftpistole verwenden, um den Klebstoff schnell zu lösen.

    • Lasse den iOpener zwei Minuten lang auf der Kante liegen.

    • Achte darauf, dich beim Umgang mit dem heißen iOpener nicht zu verbrennen. Weitere Informationen zum iOpener findest du in der Anleitung zum iOpener.

    There is no reason to remove the screen while replacing a battery.

    Nick Youngstrom -

    Agreed , just remove back and warm up. Dont remove screen, is $220 to replace off ebay.

    Phenix City -

  2. DAZYkFYPtNtOtkYR

    • Befestige einen Saugheber nahe an der eben mit dem iOpener erwärmten Kante. der Kante,

    • Drücke den Saugheber fest und ziehe ihn kräftig nach oben, damit ein Spalt zwischen dem Display und dem Mittelrahmen entsteht.

    • Trenne die Glasscheibe mit einem Öffnungswerkzeug vom Mittelrahmen ab.

    • Achte darauf, dass das Glas beim Abheben vom Rahmen nicht bricht.

    Bonjour, pour moi il est IMPÉRATIF d’opérer l’ouverture par le bord droit comme indiqué sur le tuto car de l’autre coté les nappes du LCD ne sont qu’à 3mm du bord et peuvent etre abimée comme je l’ai fait lors du décollage.

    Jacques Barreau -

  3. 5WVnDtgLFQ2aBkvn

    • Trenne beim Weiterarbeiten am Rand das Glas vom Mittelrahmen mit einer Plastikkarte ab..

    • Anstatt einer Plastikkarte kannst du auch mehrere Plektren verwenden.

    For this part I recommend to insert the tools only on top, bottom and right side. Then lift the screen as shown in the pictures in step 4. The left side has the light ribbons for the display too close to the edge and they are really thin. I just broke the four of them in my screen :(

    Moisés Jover -

  4. aUgOL1dHjfry2fNP
    aUgOL1dHjfry2fNP
    KkDkeXa6PhbTVnIs
    WXS1SPnjyHFo5fOU

    • Achte beim Entfernen der Glasscheibe darauf, dass das Flachbandkabel, das die Hauptplatine mit dem Display verbindet, nicht reißt.

    • Ziehe die Glasscheibe mit dem Saugheber ab.

    • Trenne vorsichtig das Flachbandkabel ab, das die Bildschirmbaugruppe mit der Hauptplatine verbindet. Es ist egal, an welchem Ende du dieses Flachbandkabel ablöst.

  5. 3YxOlJbYmibLYPcL
    3YxOlJbYmibLYPcL
    uWHbvyCwhtluYkUS

    • Wiederhole die Schritte 3 bis 7, um die hintere Glasscheibe auf der gegenüberliegenden Seite des Geräts zu entfernen.

  6. AHWIsRQQCASFTBQi
    AHWIsRQQCASFTBQi
    iTX1V4OueUQQBgZm

    • Drehe die fünf Kreuzschlitzschrauben #000 heraus, mit denen der Akku befestigt ist. Entferne die zweiundzwanzig Schrauben am Mittelrahmen.

  7. XwhP12OqaTTPosdE

    • Der Mittelrahmen lässt sich nun von der Hauptplatine des Gerätes ablösen.

  8. hgG1UXji15kFE5tL
    hgG1UXji15kFE5tL
    qBJ1RMUNhhKOtFFA
    ReQ51gsyGj3gVaKG

    • Löse das Flachbandkabel, welches vom Mittelrahmen weg geht, mit dem flachen Ende des Spudgers von der Hauptplatine ab.

  9. 1nnfDTSMJJlXNdrY
    1nnfDTSMJJlXNdrY
    2fOvSSqTqqUts5KF

    • Hebe mit dem flachen Ende des Spudgers den Akkustecker von der Hauptplatine hoch.

  10. 4EdLM4DbCvJgmVd4
    4EdLM4DbCvJgmVd4
    jylIxtEgIxNBMeYe

    • Drehe den Mittelrahmen herum und drücke den Akku heraus. Achte darauf, dass er unter den Flachbandkabeln herausgleitet.

  11. fBO1qGDKmcUPfToY

    • Entferne den Akku vom Gerät.

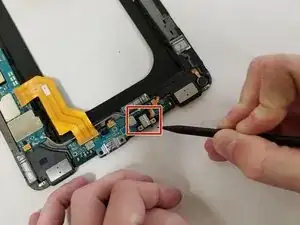

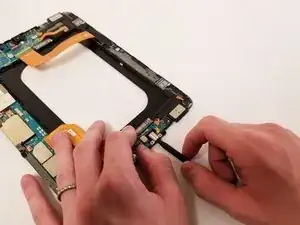

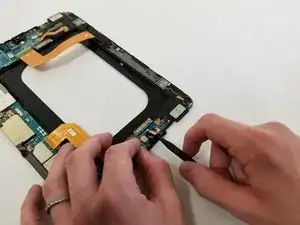

  12. 6CScKcqUCsIdIEPQ
    6CScKcqUCsIdIEPQ
    rlRsUUDOdOiW4JO6
    agFSFbZZKb55lEUx

    • Setze die Spudgerspitze in die Kopfhörerbuchse ein.

    • Hebe den Spudger hoch, so dass die modulare Kopfhörerbuchse aus der Hauptplatine herauskommt.

    • Sei vorsichtig und setze die Spudgerspitze nicht zu tief ein oder drücke zu kräftig, das Innere der Buchse könnte sonst beschädigt werden.

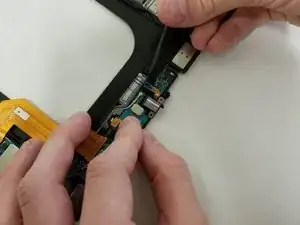

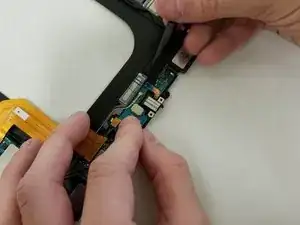

  13. KHBoTIU3blWLD1uA
    KHBoTIU3blWLD1uA
    QTIn1cRa4bUUqOeI

    • Löse den Stecker am Flachbandkabel mit dem flachen Ende des Spudgers von der Hauptplatine ab.

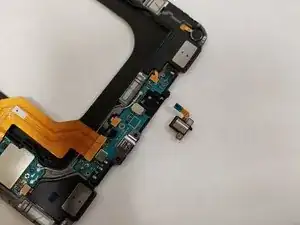

  14. UlwHxyGrHs6DcBPT

    • Entferne die Kopfhörerbuchse vom Gerät.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge. Wenn du bei der Reparatur zuviel Klebstoff entfernt hat, musst du wieder neuen anbringen.

Tinte & Feder

Mimi Fucini

Mitglied seit: 19/04/18

669 Reputation

Ein Kommentar

This repair can be done without removing the screen!

hansderaedt -
