Samsung Galaxy Tab S3 Lautsprecher tauschen

Geschrieben von: Mimi Fucini

Kommentare: 6

Samsung Galaxy Tab S3 Lautsprecher tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 - 45 Minuten

Einleitung

Das Samsung Galaxy Tab S3 hat vier Lautsprecher, mit denen es Stereoklang erzeugen kann. Zwei der Lautsprecher befinden sich oben am Gerät, zwei unten. Wenn der Ton deines Tablets nicht mehr gut ist, hilft möglicherweise der Austausch der Lautsprecher. Diese Anleitung zeigt, wie das geht.

Werkzeuge

Ersatzteile

Samsung Galaxy Tab S3 Speakers

Schritt 1

Erwärme die Kanten der Glasscheibe mit einem erhitzten iOpener am Rand des Geräts, um den Klebstoff zu erweichen, der das Tablet zusammenhält.
Wir haben zwei Opener verwendet, um das Tablet zu öffnen. Der Vorgang ist mit einem einzelnen iOpener möglich, würde aber wesentlich länger dauern. Alternativ kannst du eine Heißluftpistole verwenden, um den Klebstoff schnell zu lösen.
Lasse den iOpener zwei Minuten lang auf der Kante liegen.
Achte darauf, dich beim Umgang mit dem heißen iOpener nicht zu verbrennen. Weitere Informationen zum iOpener findest du in der Anleitung zum iOpener.

There is no reason to remove the screen while replacing a battery.

Nick Youngstrom - 20/05/19

Agreed , just remove back and warm up. Dont remove screen, is $220 to replace off ebay.

Phenix City - 14/09/19

Schritt 2

Befestige einen Saugheber nahe an der eben mit dem iOpener erwärmten Kante. der Kante,
Drücke den Saugheber fest und ziehe ihn kräftig nach oben, damit ein Spalt zwischen dem Display und dem Mittelrahmen entsteht.
Trenne die Glasscheibe mit einem Öffnungswerkzeug vom Mittelrahmen ab.
Achte darauf, dass das Glas beim Abheben vom Rahmen nicht bricht.

Bonjour, pour moi il est IMPÉRATIF d’opérer l’ouverture par le bord droit comme indiqué sur le tuto car de l’autre coté les nappes du LCD ne sont qu’à 3mm du bord et peuvent etre abimée comme je l’ai fait lors du décollage.

Jacques Barreau - 20/11/20

Schritt 3

Trenne beim Weiterarbeiten am Rand das Glas vom Mittelrahmen mit einer Plastikkarte ab..
Anstatt einer Plastikkarte kannst du auch mehrere Plektren verwenden.

For this part I recommend to insert the tools only on top, bottom and right side. Then lift the screen as shown in the pictures in step 4. The left side has the light ribbons for the display too close to the edge and they are really thin. I just broke the four of them in my screen :(

Moisés Jover -

Schritt 4

Achte beim Entfernen der Glasscheibe darauf, dass das Flachbandkabel, das die Hauptplatine mit dem Display verbindet, nicht reißt.
Ziehe die Glasscheibe mit dem Saugheber ab.
Trenne vorsichtig das Flachbandkabel ab, das die Bildschirmbaugruppe mit der Hauptplatine verbindet. Es ist egal, an welchem Ende du dieses Flachbandkabel ablöst.

Schritt 5

Wiederhole die Schritte 3 bis 7, um die hintere Glasscheibe auf der gegenüberliegenden Seite des Geräts zu entfernen.

Schritt 6

Drehe die fünf Kreuzschlitzschrauben #000 heraus, mit denen der Akku befestigt ist. Entferne die zweiundzwanzig Schrauben am Mittelrahmen.

Schritt 7

Der Mittelrahmen lässt sich nun von der Hauptplatine des Gerätes ablösen.

Schritt 8

Löse das Flachbandkabel, welches vom Mittelrahmen weg geht, mit dem flachen Ende des Spudgers von der Hauptplatine ab.

Schritt 9

Hebe mit dem flachen Ende des Spudgers den Akkustecker von der Hauptplatine hoch.

Schritt 10

Drehe den Mittelrahmen herum und drücke den Akku heraus. Achte darauf, dass er unter den Flachbandkabeln herausgleitet.

Schritt 11

Entferne den Akku vom Gerät.

Schritt 12

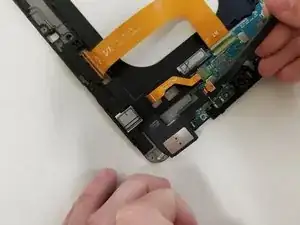

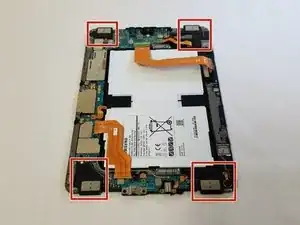

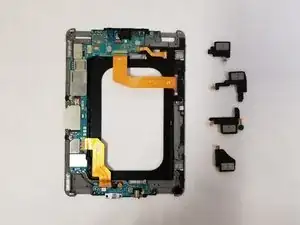

Das S3 hat in jeder Ecke einen Lautsprecher.
Jeder Lautsprecher hat seine eigene Form.

Schritt 13

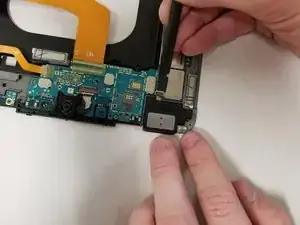

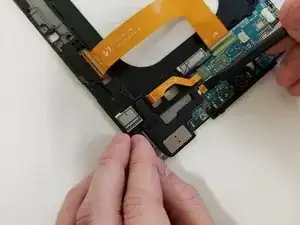

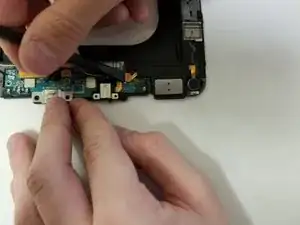

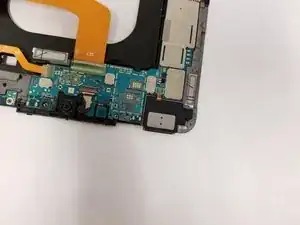

Heble eine Seite des Lautsprechermoduls in der linken unteren Ecke mit dem Finger von der Hauptplatine weg. Heble dann die andere Seite mit dem flachen Ende des Spudgers weg.

Schritt 14

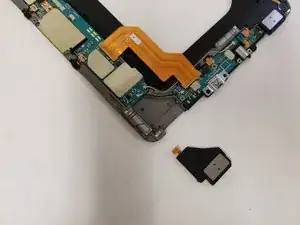

Löse den Stecker am Flachbandkabel mit dem flachen Ende des Spudgers von der Hauptplatine ab.
Entferne den Lautsprecher vom Gerät.

Schritt 15

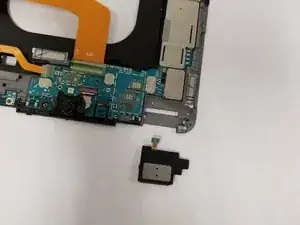

Der zweite Lautsprecher befindet sich in der unteren rechten Ecke des Gerätes. Dieses Lautsprechermodul ist am Vibrationsmotor angebracht, der für das haptische Feedback des Tablets zuständig ist.

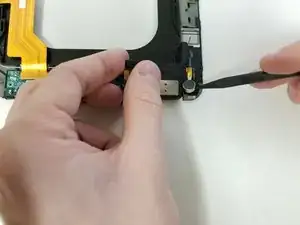

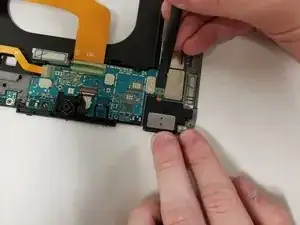

Heble das Lautsprechermodul mit dem flachen Ende des Spudgers von der Hauptplatine weg.

Schritt 16

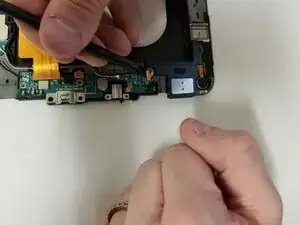

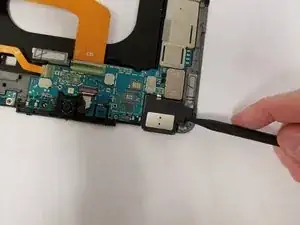

Löse den Stecker des Flachbandabels mit dem flachen Ende des Spudgers von der Hauptplatine ab.
Achte darauf, dass das Kabel vom Vibrationsmotor zum Lautsprechermodul nicht reißt. Der Lautsprecher lässt sich nicht entfernen, bevor der Vibrationsmotor gelöst ist.

Schritt 17

Entferne den Vibrationsmotor mit der Spudgerspitze von der Hauptplatine.
Der Vibrationsmotor ist - genau wie die Displayeinheit- stark verklebt und erfordert zum Ablösen recht viele Kraft.

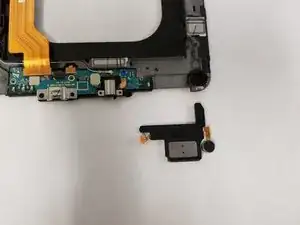

Entferne den Lautsprecher und den Vibrationsmotor vom Gerät.

Schritt 18

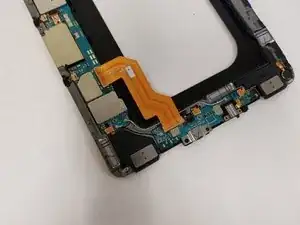

Der dritte Lautsprecher in der oberen rechten Ecke lässt sich etwas leichter als die restlichen ausbauen.

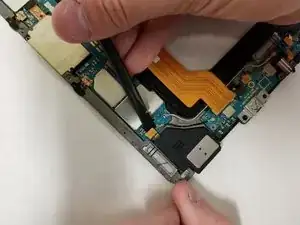

Löse den Stecker am Flachbandkabel mit dem flachen Ende des Spudgers von der Hauptplatine ab und entferne den Lautsprecher vom Gerät.

Schritt 19

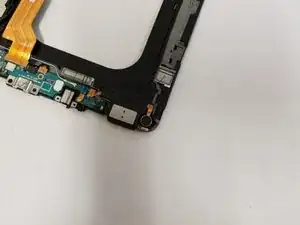

Jetzt fehlt nur noch das Lautsprechermodul in der oberen linken Ecke.

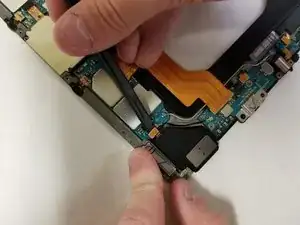

Löse den Stecker am Flachbandkabel mit dem flachen Ende des Spudgers von der Hauptplatine ab.

Schritt 20

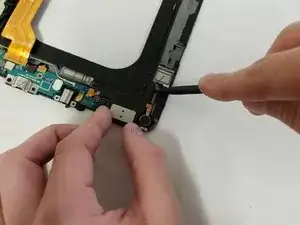

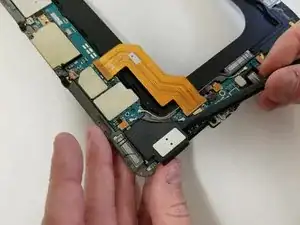

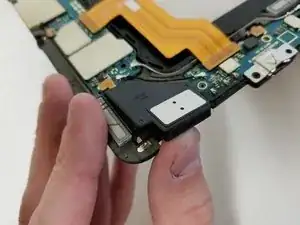

Heble das Lautsprechermodul mit der Spudgerspitze von der Hauptplatine ab.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge. Wenn du bei der Reparatur zuviel Klebstoff entfernt hat, musst du wieder neuen anbringen.
