Samsung Galaxy Tab S3 Micro SD Kartenleser tauschen

Geschrieben von: Austin Blakely
  • Kommentare: 4
Samsung Galaxy Tab S3 Micro SD Kartenleser tauschen

Schwierigkeitsgrad

Mittel

Schritte

13

Zeitaufwand

40 Minuten

Einleitung

Diese Anleitung zeigt, wie du den Micro SD Kartenleser im Samsung Galaxy Tab S3 austauschen kannst. Du musst dazu zunächst in das stark verklebte Gerät hinein kommen und dafür benötigst du einen iOpener oder ein Heißluftgebläse. Der Micro SD Kartenleser selbst ist modular und leicht zu entfernen und auszutauschen. Der Austausch ist notwendig, wenn derMicro SD Kartenleser Probleme beim Datenaustausch mit der Micro SD Karte hat oder die Micro SD Karte nicht erkennt.

  1. 3t4QN2TFGdIxTdPD

    • Erwärme die Kanten der Glasscheibe mit einem erhitzten iOpener am Rand des Geräts, um den Klebstoff zu erweichen, der das Tablet zusammenhält.

    • Wir haben zwei Opener verwendet, um das Tablet zu öffnen. Der Vorgang ist mit einem einzelnen iOpener möglich, würde aber wesentlich länger dauern. Alternativ kannst du eine Heißluftpistole verwenden, um den Klebstoff schnell zu lösen.

    • Lasse den iOpener zwei Minuten lang auf der Kante liegen.

    • Achte darauf, dich beim Umgang mit dem heißen iOpener nicht zu verbrennen. Weitere Informationen zum iOpener findest du in der Anleitung zum iOpener.

    There is no reason to remove the screen while replacing a battery.

    Nick Youngstrom -

    Agreed , just remove back and warm up. Dont remove screen, is $220 to replace off ebay.

    Phenix City -

  2. DAZYkFYPtNtOtkYR

    • Befestige einen Saugheber nahe an der eben mit dem iOpener erwärmten Kante. der Kante,

    • Drücke den Saugheber fest und ziehe ihn kräftig nach oben, damit ein Spalt zwischen dem Display und dem Mittelrahmen entsteht.

    • Trenne die Glasscheibe mit einem Öffnungswerkzeug vom Mittelrahmen ab.

    • Achte darauf, dass das Glas beim Abheben vom Rahmen nicht bricht.

    Bonjour, pour moi il est IMPÉRATIF d’opérer l’ouverture par le bord droit comme indiqué sur le tuto car de l’autre coté les nappes du LCD ne sont qu’à 3mm du bord et peuvent etre abimée comme je l’ai fait lors du décollage.

    Jacques Barreau -

  3. 5WVnDtgLFQ2aBkvn

    • Trenne beim Weiterarbeiten am Rand das Glas vom Mittelrahmen mit einer Plastikkarte ab..

    • Anstatt einer Plastikkarte kannst du auch mehrere Plektren verwenden.

    For this part I recommend to insert the tools only on top, bottom and right side. Then lift the screen as shown in the pictures in step 4. The left side has the light ribbons for the display too close to the edge and they are really thin. I just broke the four of them in my screen :(

    Moisés Jover -

  4. aUgOL1dHjfry2fNP
    aUgOL1dHjfry2fNP
    KkDkeXa6PhbTVnIs
    WXS1SPnjyHFo5fOU

    • Achte beim Entfernen der Glasscheibe darauf, dass das Flachbandkabel, das die Hauptplatine mit dem Display verbindet, nicht reißt.

    • Ziehe die Glasscheibe mit dem Saugheber ab.

    • Trenne vorsichtig das Flachbandkabel ab, das die Bildschirmbaugruppe mit der Hauptplatine verbindet. Es ist egal, an welchem Ende du dieses Flachbandkabel ablöst.

  5. 3YxOlJbYmibLYPcL
    3YxOlJbYmibLYPcL
    uWHbvyCwhtluYkUS

    • Wiederhole die Schritte 3 bis 7, um die hintere Glasscheibe auf der gegenüberliegenden Seite des Geräts zu entfernen.

  6. AHWIsRQQCASFTBQi
    AHWIsRQQCASFTBQi
    iTX1V4OueUQQBgZm

    • Drehe die fünf Kreuzschlitzschrauben #000 heraus, mit denen der Akku befestigt ist. Entferne die zweiundzwanzig Schrauben am Mittelrahmen.

  7. XwhP12OqaTTPosdE

    • Der Mittelrahmen lässt sich nun von der Hauptplatine des Gerätes ablösen.

  8. hgG1UXji15kFE5tL
    hgG1UXji15kFE5tL
    qBJ1RMUNhhKOtFFA
    ReQ51gsyGj3gVaKG

    • Löse das Flachbandkabel, welches vom Mittelrahmen weg geht, mit dem flachen Ende des Spudgers von der Hauptplatine ab.

  9. 1nnfDTSMJJlXNdrY
    1nnfDTSMJJlXNdrY
    2fOvSSqTqqUts5KF

    • Hebe mit dem flachen Ende des Spudgers den Akkustecker von der Hauptplatine hoch.

  10. 4EdLM4DbCvJgmVd4
    4EdLM4DbCvJgmVd4
    jylIxtEgIxNBMeYe

    • Drehe den Mittelrahmen herum und drücke den Akku heraus. Achte darauf, dass er unter den Flachbandkabeln herausgleitet.

  11. fBO1qGDKmcUPfToY

    • Entferne den Akku vom Gerät.

  12. jpXEGLehNFpIJ4DC
    jpXEGLehNFpIJ4DC
    hi4vIRskYxEKZgDw
    cOJV5W1VLZVtiVZl

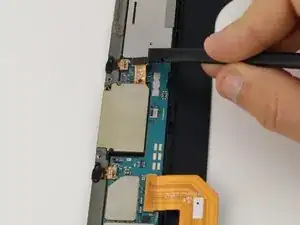

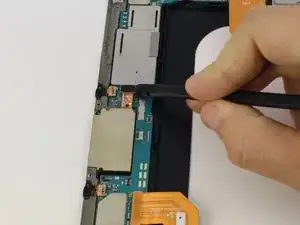

    • Löse den einzelnen Press-Fit-Verbinder direkt über dem Micro SD Einschub am linken Mittelrahmen.

  13. ANQvJfLIhmDH5DuM
    ANQvJfLIhmDH5DuM
    YKOwJGHlgPOI5YDE
    D5NtrffqDimCWLAW

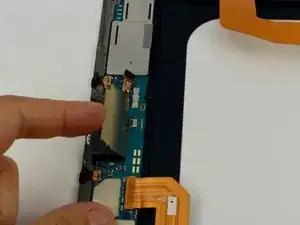

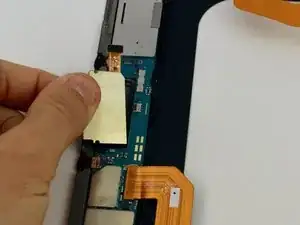

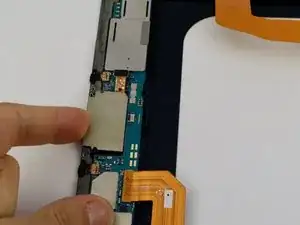

    • Heble dann den Micro SD Karteneinschub links mit dem Finger vom Mittelrahmen hoch.

    • Um den Leser herum befindet sich eine Klebeschicht, um sie aufzutrennen beginne an der linken Seite zu hebeln und dann nach unten.

    • Entferne den Micro SD Kartenleser.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
