Samsung Galaxy Watch Active2 Display tauschen

Geschrieben von: Tobias Isakeit

Kommentare: 25

Samsung Galaxy Watch Active2 Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

35 - 55 Minuten

Einleitung

Diese Anleitung zeigt, wie das Display in der Samsung Galaxy Watch Active2 getauscht werden kann.

Werkzeuge

Ersatzteile

Schritt 1

Drücke und halte die untere Taste an der Samsung Galaxy Watch Active2 etwa 3 Sekunden lang, bis sie sich ausschaltet. Du solltest ein kurzes Vibrieren spüren.
Wenn das "Ausschaltsymbol (Power off)" erscheint, dann drücke auf die Mitte des Displays, bis die Uhr herunterfährt. Diesmal solltest du zur Bestätigung ein längeres Vibrieren erhalten.

Schritt 2

Entferne die vier 4 mm langen Tri-Point-Schrauben Y00 auf der Rückseite der Uhr.

Y1.5 works just as good

BRIAN MIRANDA -

Schritt 3

Setze ein Plektrum in der Nähe der Tasten zwischen die Kunststoffrückseite und das Metallgehäuse.
Drücke das Plektrum hinein, bis sich die Rückseite vom Gehäuse löst.
Entferne die Rückseite jetzt noch nicht. Sie ist noch mit einem Kabel am Motherboard angeschlossen.

There is a glue-ish gasket keeping it closed. I used an exacto knife to start it opening.

BRIAN MIRANDA -

This was super helpful thank you! Perfect timing

this is trash -

Waarmee kan ik de achterste oplaadplaat weer vast lijmen op de achterste behuizing

Ilona Smit -

Schritt 4

Hebe die Rückseite vorsichtig hoch, um an den Stecker der Sensorgruppe heranzukommen.

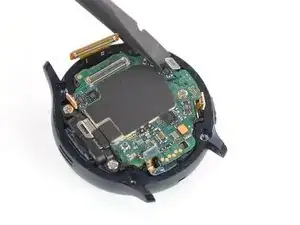

Trenne den Stecker der Sensorgruppe mit einem Spudger vom Motherboard ab.

Ou je peu me procurer le tourne vis tri point 000

grenierlulu -

Schritt 6

Trenne das Display und den Lautsprecher mit einem Spudger ab.

Schritt 7

Trenne den Luftdrucksensor, die Tasten und das Mikrofon mit dem Spudger ab.

Schritt 8

Setze einen Spudger oben rechts, nahe beim Displaystecker, unter das Motherboard ein.
Verdrehe und hebe den Spudger ein wenig, um die Haupteinheit zu lösen.
Es kann hilfreich sein, die Kommentare zu diesem und dem nächsten Schritt durchzulesen, falls du Schwierigkeiten hast.

I would not suggest to do so. There are components underneath the motherboard as well. There are none in this specific corner, but the core assembly does not come out that easily and people might try other corners and positions. Rather unscrew the motherboard and remove the battery from the core assembly directly.

Nicola Tambascia - 09/08/22

Schritt 9

Fasse die Haupteinheit behutsam an und schiebe sie unter den Kabeln heraus.
Entferne die Haupteinheit.

I had to remove that screw on the core assembly using a Phillips 000. When I initially tried lifting, the core assembly started to bend. Mine also has a connector under the core assembly near the thumb in the picture. The connector goes from the underside of the core assembly to the screen/body. It prevents me from removing the core assembly as I'm not sure how it should be removed examining it

Louis Finney - 20/09/21

This step is really difficult, and I'm still not sure it was necessary. The core assembly is really packed in there, and it took me several attempts, lifting from various corners. Don't pull by the circuit board. It will bend if you're not careful. You've got to get under the core assembly. I had the most luck starting next to the display connector at the top, then moving to the sensor on the other end of the board (barometric sensor), then moving to the speakers on the left, and finally lifting from multiple points once it was out far enough. In really hoping I didn't damage anything.

Karl Arp - 27/05/22

I think the comments here should be added to the step before.

Nicola Tambascia -

Schritt 10

Setze die Kante eines Öffnungswerkzeugs unter die Lautsprechereinheit.
Drücke das Werkzeug nach unten, um das Display vom Rahmen abzulösen.

This was super simple to do after putting a bit of heat to the screen first. the adhesive peeled right up. Just be careful not to put too much heat to it or you can damage the screen.

Mick -

Schritt 11

Entferne den Rahmen vom Display.
Achte beim Zusammenbau darauf, dass du alle Kleberreste mit Isopropylalkohol (mindestens 90%ig) vom Rahmen beseitigt, bevor du neuen Kleber oder das neue Display befestigt.

Bonjour, mon écran c'est d'écolé mais fonctionne toujours. Comment je peux le recoller ou avec quoi ?

Yannick Babin -

Abschluss

Schalte dein Gerät ein, wenn möglich, und teste alle Funktionen, bevor du es wieder zuklebst.

Bringe neue Klebestreifen an den notwendigen Stellen an, nachdem du diese mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) gereinigt hast. Eventuell musst du Schutzfolien vom Neuteil ablösen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Die Reparatur verlief nicht wie geplant? Versuche erst einige grundsätzliche Lösungen, ansonsten findest du Hilfe in unserem Forum.

Tinte & Feder

Tobias Isakeit

Mitglied seit: 31/03/14

108055 Reputation

14 Kommentare

Does anyone know where to buy the replacement screen for Active 2? Or what keywords should I search for (SKU or model)?

Angelo Sembrano -

SM-R830 for the 40mm version, SM-R820 for the 44mm one. People on ebay resell them but they cost upwards of $100. I’d look into broken watches of the same type that maybe the battery is dead and they’re selling it for cheap, then do a swap job on the (hopefully) working screen.

Justin Collins -

Seconding the question on where to buy a replacement screen

Arjun Ramakrishnan -

You could be lucky on rounded.com

Tobias Isakeit -

What adhesive would be best to use?

Kelsey Crank -

This E600 adhesive could work for you if carefully applied not spilling it over the back of the display.

Tobias Isakeit -

I broke my 40mm Active1 screen, anyone know if I can put in a 40mm Watch 4 screen in and get the better resolution?

Kevin Vågen -

Is there a way to test the existing display? I made mistake of swimming in watch and it went into a continual reboot loop before it quit doing anything. I've got a replacement battery and installed it pretty easily but even when everything is put together except the back screws, nothing happened on the display when I put it on a known to be working charger. When I compare the appearance of the display connector and the slot on the motherboard to the pictures in the tutorial it looks like there is some corrosion or the likes there that I am working on removing with Deoxit DN5. But I am trying to sort out if the display itself is damaged or if the bit of corrosion there is keeping it from powering up. I have a voltmeter and the battery seems to be putting out the power that it should be.

ehcasey70 - 26/06/22

I just took mine apart due to water damage and it charges fully but no display. I also have some type of corrosion on the display connectors, so it sounds very similar.

Richard Welch -

ma montre ne charge plus, si le problème ne vient pas du socle il vient donc de la montre, si j'achète toute la coque arrière, la charge marchera t elle ?

Wiwi Bobo -

brilliant ! easy and nice to follow thank you

Tómas -

<h1>I DONT CARE LOL LLLLL STUPID WATCH APPLE WATCH BETTER</h1>

fref43wq -

Mi reloj se queda en reboot y no pasa de ahí, alguien sabe como repararlo?

Karen Granados -

I actually used a Tri-point Y0 screwdriver instead of the Y00 to remove the back screws. They both fit, but the Y00 was just too small to get a secure grip and started stripping one of the screws. After I switched to the Y0 I was able to remove the stripped screw and just continued to use that one without switching back.

D Contelmo -
