Einleitung

Eine kommentierte Anleitung um den Samsung NaviBot SR8981 (VCR8981L3B-XEG) in seine Einzelteile zu zerlegen.

Die Anleitung im Kommentar von szantaiimre auf der folgenden Seite, hat mir mit leichten Anpassungen (gleicher Hersteller, anderes Modell, aber ähnlich genug), sehr geholfen!

Demontage SR8875

  1. IjG3Lf3mUyowhbfW
    IjG3Lf3mUyowhbfW
    L2pmimic3LBXwoFJ
    h25fQK6mmqolMIGZ

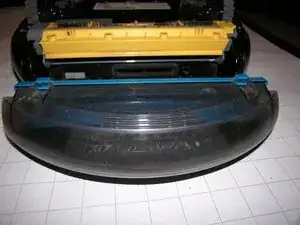

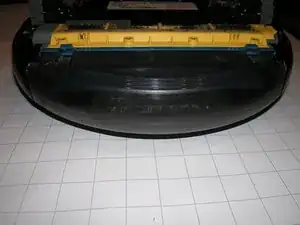

    • Zuerst den Staubbehälter aus dem SR8981 entfernen.

  2. JYeIOgI3fIgYd1Kx
    JYeIOgI3fIgYd1Kx
    TkYUQVUupTqKND5v

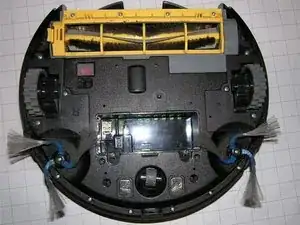

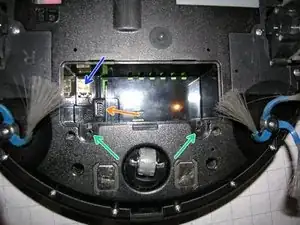

    • Akkufach an den grün markierten Stellen aufschrauben und den Deckel öffnen.

    • Der blaue Pfeil markiert die Verbindung zwischen dem Akku und dem Gehäuse. Sobald diese gelöst ist, kann der Akku aus dem Gerät herausgenommen werden.

    • Hinweis: Der orange Pfeil markiert eine USB-Schnittstelle, über die wahrscheinlich das Betriebsystem verändert oder Updates aufgespielt werden können.

  3. YlyCDsAJAMMECXor
    YlyCDsAJAMMECXor
    1wu1AkcENARQ2Pfi
    uQXZI3DUT6u5EWqW

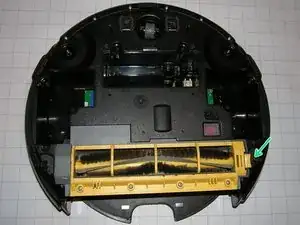

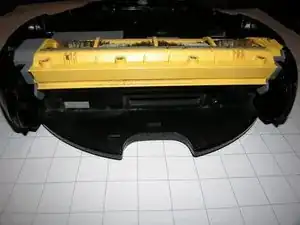

    • Bürstenabdeckung an dem Befestigungsclip (grüner Pfeil) öffnen und entfernen.

  4. pniMsLmVhQRPRjhH
    pniMsLmVhQRPRjhH
    iRXpcF2jLXZcrULV
    YS3JaUWKEoUWJdXO

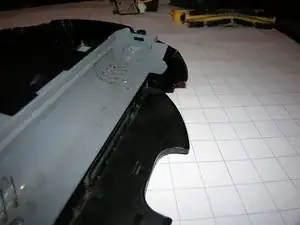

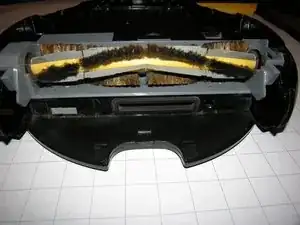

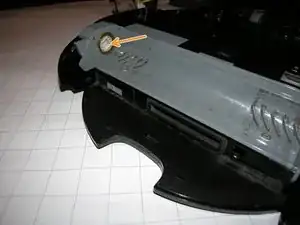

    • Die Bürste lässt sich rechts leicht aus dem Lager heben und dann nach rechts herausnehmen.

  5. HGH4CnEqMto4uLD2
    HGH4CnEqMto4uLD2
    PpEdi6KFOChYpUtD
    PDSCl6eMlvCmUCus
    • Das erste Bild zeigt die Seitenansicht.

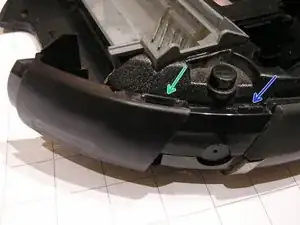

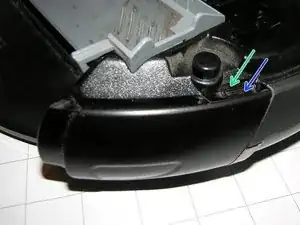

    • Zweites Bild: Der Kunststoffbügel (grüner Pfeil) des Seitenteils muß vorsichtig über die Kunststoffnase (blauer Pfeil) gehebelt werden. Anschließend kann das Seitenteil nach hinten weggezogen werden.

    • Drittes Bild: Das Seitenteil wurde nach hinten gezogen, jetzt sind der Kunststoffbügel (grüner Pfeil) und die Kunststoffnase (blauer Pfeil) gut zu erkennen.

  6. EKq5B5bwatrHKuoC
    EKq5B5bwatrHKuoC
    bEInxesBAp3ysihD
    doHQRsyXj3VZ5ukw

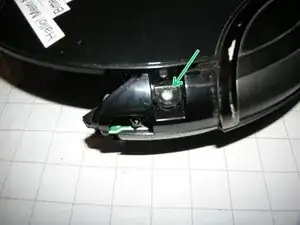

    • Schrauben links (erstes Bild) und rechts lösen

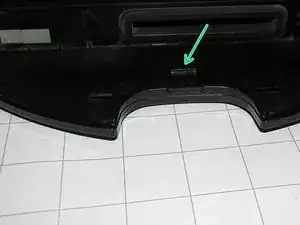

    • Zweites Bild: vorsichtig die Kunststoffkralle lösen und die Deckplatte abhebeln.

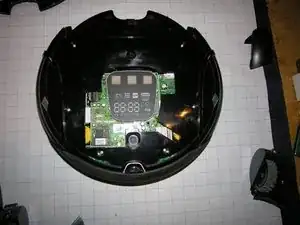

    • Drites Bild: der NaviBot ohne Deckplatte

  7. Gc6eapFmmTN1qTpY
    Gc6eapFmmTN1qTpY
    rZaUFaXHuPNJRm5Q

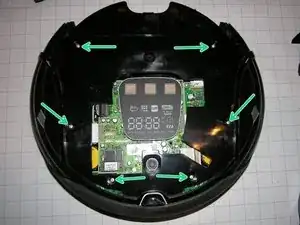

    • Die markierten Schrauben (grüne Pfeile) entfernen und die Zwischenebene abnehmen.

  8. CZLPbKjTKiXpwKBp
    CZLPbKjTKiXpwKBp
    5F1jsjPnH6MvSoBp

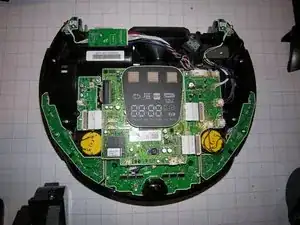

    KdNLkdhcVLlPrKSR

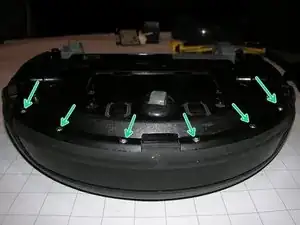

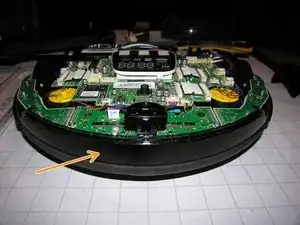

    • Um die vordere Sensorabdeckung zu demontieren, müssen die sechs Schrauben auf der Unterseite (zweites Bild) entfernt werden.

  9. oYgakp4KCKL2k31J
    oYgakp4KCKL2k31J
    uEV22QhyCOh3iRA3
    3yVq5LZCnxDIsoPi

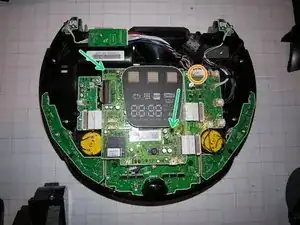

    • Die Schrauben an den grünen Pfeilen entfernen.

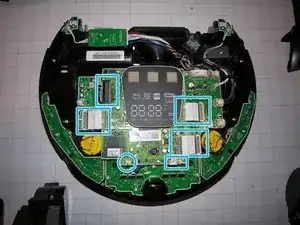

    • Hinweis: Wie an der orangenen Markierung zu sehen, habe ich die Steckverbindungen, die sich nicht durch ihre Platzierung selbst erklären, sowohl am Stecker wie auch dem Verbinder durchnummeriert. Dadurch sind diese später einfacher wieder zuzuordnen.

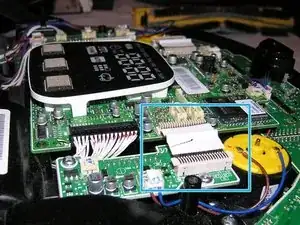

    • Die Steckverbindungen (Bild 2) lösen. Vorsicht: speziell die starren Kabelverbindungen (Bild 3) sind etwas schwierig zu öffnen und können ohne die entsprechnede Vorsicht beschädigt werden.

  10. ALU4onbxNDPohQjA
    ALU4onbxNDPohQjA
    jx4HaFeL4S6aGQ41

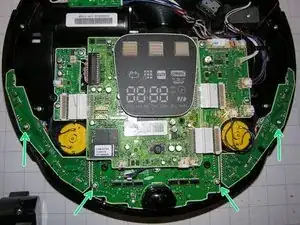

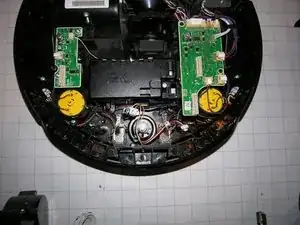

    • Sobald die vier vorderen Schrauben gelöst sind, kann auch die vordere, dreigeteilte, Sensorplatine entfernt werden.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
