Schieber bleibt nicht unten - Reparatur

Geschrieben von: VauWeh
  • Kommentare: 16
Schieber bleibt nicht unten - Reparatur

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

Es passiert relativ häufig, dass der Schieber des Toasters nicht mehr unten bleibt, die Heizungen aber noch gehen. Bei den meisten Toastern wird der Schieber unten von einem Elektromagneten festgehalten, hier findest du auch oft die Störung: entweder ist die Spule defekt, oder der Magnet ist mit Brotkrümeln verschmutzt und kann deswegen nicht mehr halten. Diese Störung kann leicht beseitigt werden und die Reparatur geht bei vielen Toastern in etwa gleich.

Gezeigt wird die Reparatur an einem Tefal Modell 539627

  1. BYVu2P5TkCMG26ID
    BYVu2P5TkCMG26ID
    monUJOrJGSEAhjyY

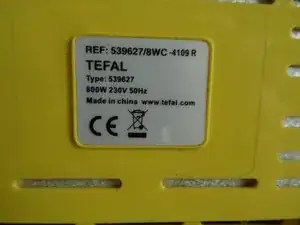

    • Die Reparatur erfolgt an einem alten Tefal Modell 539627, ist aber bei vielen Toastern gleichartig.

    • Ziehe vor der Reparatur den Netzstecker!

    The repair is done on an old Tefal model 539627, but is the same for many toasters. Unplug the power cord before repairs

    Matthew Newton -

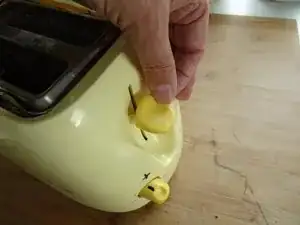

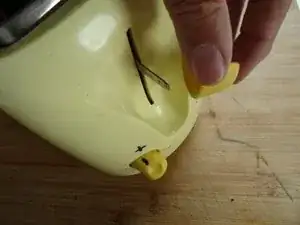

  2. 1jvG1lEFmnyRAcbZ
    1jvG1lEFmnyRAcbZ
    uMDDMrkjlkZLbIBq

    • Ziehe den Knopf am Schieber ab, dazu brauchst du recht viel Kraft.

    Pull the button on the slider, you need a lot of strength to do this.

    Matthew Newton -

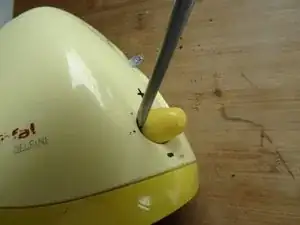

  3. tjjkkFyt4lOPSl1Z
    tjjkkFyt4lOPSl1Z
    YDrEHuVbIS6VmCHM

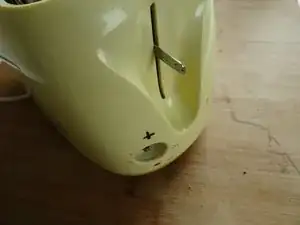

    • Ziehe auch den Knopf am Regler ab, hier wurde ein Hebelwerkzeug benutzt.

    Also pull off the knob on the controller, a lever tool was used here.

    Matthew Newton -

  4. IHJCWJOQd55rw2yN

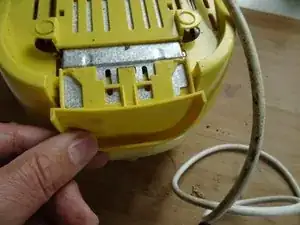

    • Lege den Toaster mit der Oberseite nach unten auf die Arbeitsfläche.

    • Ziehe die Krümelschublade heraus.

    Place the toaster face down on the work surface. Pull out the crumb drawer.

    Matthew Newton -

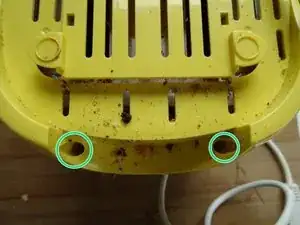

  5. jYaTIV6jbiFW1gVH
    jYaTIV6jbiFW1gVH
    qoOxj3EyWDJXGFPJ

    • Das Oberteil ist mit dem Unterteil verschraubt. Hier sind es fünf Kreuzschlitzschrauben, die in tiefen Löchern liegen.

    • Drei der Schrauben liegen in der vorderen Hälfte.

    • Zwei der Schrauben liegen in der anderen Hälfte unter der Krümelschublade.

    • Drehe alle Schrauben heraus und entferne sie.

    The upper part is screwed to the lower part. Here there are five Phillips screws that are in deep holes. Three of the screws are in the front half. Two of the screws are in the other half under the crumb drawer. Unscrew and remove all screws.

    Matthew Newton -

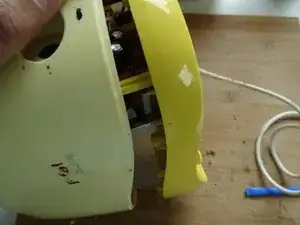

  6. RN5bokfkqT5ZNQlh

    • Setze ein Kunstoffwerkzeug in die Naht zwischen Ober- und Unterteil ein und vergrößere ringsum den Spalt.

    • Ziehe das Oberteil vom Unterteil ab, Achte dabei auf die Achsen des Reglers und den Schieber.

    • Dazu ist eventuell etwas Kraft nötig.

    • Hebe das Oberteil ab und lege es zur Seite.

    Insert a plastic tool into the seam between the upper and lower part and enlarge the gap all around. Pull the top off the bottom, paying attention to the axes of the controller and the slider. This may require some strength. Lift the top off and put it aside

    Matthew Newton -

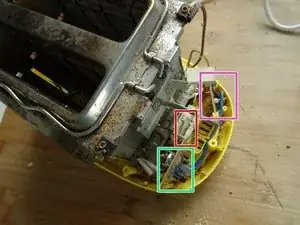

  7. bR4qyI4QUiObTkwh
    bR4qyI4QUiObTkwh
    PN1HKgpEoOPSO5RD

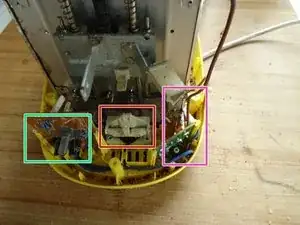

    • Hier sind die wesentlichen inneren Teile zu sehen:

    • Die Kontakte für die Heizdrähte. Sie werden geschaltet, wenn sich der Schieber nach unten bewegt.

    • Die Zeitregelung. Je länger die Zeit, desto dunkler wird der Toast.

    • Der Haltemagnet. Er hält den Schieber unten. Hier musst du den Fehler suchen!

    Here are the main internal parts: The contacts for the heating wires. They are switched when the slider moves down. The timing. The longer the time, the darker the toast becomes. The holding magnet. He holds the slider down. Here you have to look for the error

    Matthew Newton -

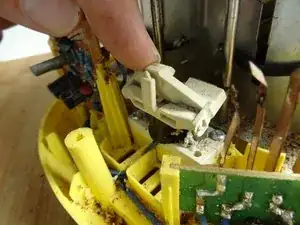

  8. HCquvw2AACuvpi2R
    HCquvw2AACuvpi2R
    wu2ZbMDIB3FjcGV6

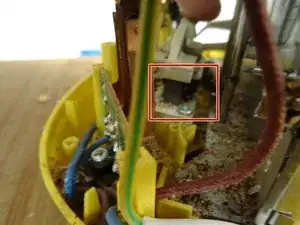

    • Am Magnet ist eine Kippvorrichtung aus Eisen, hier in ein Kunststoffformteil eingebettet. Wenn der Magnet anzieht, hält sie den Haken am Schieber fest.

    • Reinige den Zwischenraum zwischen Magnet und dem eisernen Halter gründlich. Benutze dazu ein Wattestäbchen mit Alkohol.

    There is an iron tilting device on the magnet, here embedded in a molded plastic part. When the magnet pulls in, it holds the hook on the slide. Thoroughly clean the space between the magnet and the iron holder. Use a cotton swab with alcohol.

    Matthew Newton -

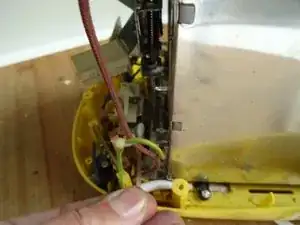

  9. HO3vtXm6TYv2kUZt

    • Achtung Netzspannung: greife nicht an leitende Teile!

    • Stecke den Netzstecker hinein und teste, ob deine Reparatur erfolgreich war.

    • Ziehe den Netzstecker wieder und reinige den Toaster vor dem Zusammenbau gründlich.

    Caution mains voltage: do not touch conductive parts! Insert the power plug and test whether your repair was successful. Pull the power plug again and clean the toaster thoroughly before assembling

    Matthew Newton -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

VauWeh

Mitglied seit: 19/10/15

168076 Reputation

7 Kommentare

Hey super, das klappte!!

rauh.georg -

Mein Toaster sieht leider anders innen.. schade, das hat nicht geklappt.

Elke Kratzer -

Hallo Elke,

es gibt neben den Toastern mit dem Magneten noch eine andere, weit verbreitete Toaster-Bauart, bei dem ein kleiner Haken aus Kunststoff oder Metall den Auswurf solange unten hält, bis ein Bimetall sich entspechend erwärmt oder eine Zeitschaltuhr auslöst. Häufig greifen diese kleinen Haken nicht mehr, und der Auswurf rutscht immer nach oben. Hier hilft in der Regel eine kleine Dreikantfeile oder die Rekonstruktion des Hakens.

Bei einigen Fällen ist aber auch der “Zeitgeber” defekt.

Michael -

Danke für die Tipps, sie konnten problemlos auf meinen Severin Toaster übertragen werden. Hat wunderbar geklappt.

Peter F.

28.1.22

Peter F. -

Hat leider nicht funktioniert! Toaster der Marke Koenic KTO 120 elektr. HALTEMAGNET defekt. Konnte einfach ohne Abdeckung ( ACHTUNG AUF STROMFÜHRENDE TEILE ) getestet werden = Magnet ohne Funktion !!,

Das Gerät ist noch keine sechs Monate alt… , Definitiv keine Kaufempfehlung!

Quattrose -

Danke!!! jetzt macht er wieder was er soll...hätte schon fast einen neuen bestellt. (Elta)

Grüße aus Österreich

Henryk Schwarzer -

Hat geklappt. KRUPS macht es einem aber schwerer. Eine der Schrauben ist nicht Kreuzschlitz, sondern TX10 mit Stirnloch (ein Schelm, wer ....). Das muss man bei einem schwarzen Gehäuse erstmal erkennen. Bei mir Schwachstelle dann aber nicht der Magnet selbst, sondern die Kontaktkorrosion an den Kupferlaschen, die beim Herunterdrücken des Hebels den Stromkreis schließen (vgl oben Bild bei Schritt 8, da sieht man sie rechts) oder eben auch nicht mehr. Da hilft dann Kontaktspray eher als Alkohol.

Otto Strasmann -
