Einleitung
Diese Anleitung zeigt, wie die Rückseite abgenommen werden kann. Zuerst muss das Seitenteil am Wassertank abgebaut werden.
-
-
Entferne alle Anbauteile wie Wassertank, Tresterschublade, Brühgruppe.
-
Entferne den Kaffeebehälterdeckel und entnimm alle Kaffeebohnen.
-
-
-
Lege die Maschine auf die Seite, so dass die Wassertankseite oben liegt.
-

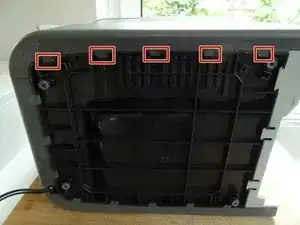

Das Seitenteil wird im Wesentlichen von fünf starken Rasten am Boden gehalten. Heble die Rasten mit einem kräftigen Hebelwerkzeug auf. Das geht ziemlich schwer und du brauchst recht viel Kraft.
-
Wenn die Rasten lose sind, kannst du das Seitenteil unten wegziehen. Aber es klemmt noch stark an anderen Stellen.
-

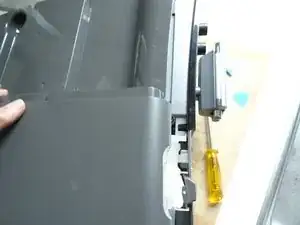

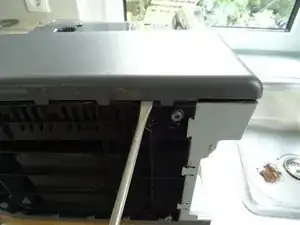

Heble mit einem Plastikwerkzeug die obere Abdeckung einige Millimeter nach oben und löse das Seitenteil nach oben ab. Meistens klemmt es noch, insbesondere an der vorderen Kante, du musst kräftig ziehen.
-
-
-
Eventuell musst du an der Vorderkante mit einem Plastikwerkzeug hebeln.
-

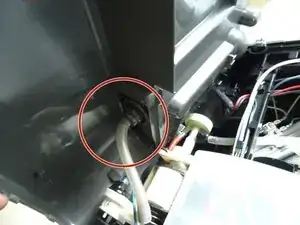

Hebe das Seitenteil weg, aber entferne es noch nicht ganz. Es ist noch mit einem Silkonschlauch angeschlossen.
-
Oben am Seitenteil liegt der Wassertankdeckel auf. Hebe ihn aus den Scharnieren nach oben heraus.
-
-
-

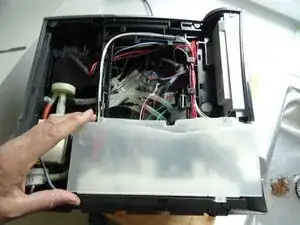

Entferne die Abdeckung über der Elektronik.
-

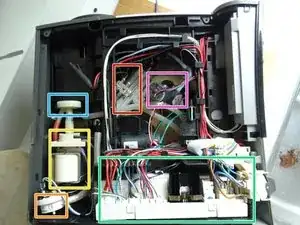

Im zweiten Bild sind die wichtigsten Bauteile zu sehen:
-
Erhitzer
-
Keramikventil
-
Elektronik
-
Pumpe
-
Dämpfer
-
Flowmeter
-
-
-
Die Rückwand wird ähnlich wie das Seitenteil abgenommen. Lege dazu die Maschine auf die Seite, so dass der Boden zu dir zeigt.
-

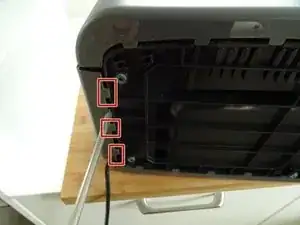

Löse die drei starken Rasten am Boden mit einem kräftigen Hebelwerkzeug.
-
Stelle die Maschine wieder aufrecht, so dass die Rückseite zu dir zeigt,
-

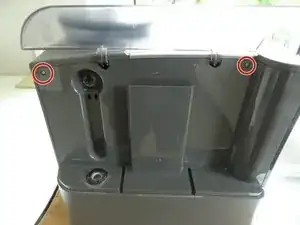

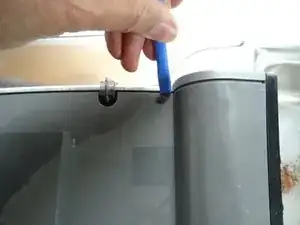

Die Rückseite ist noch links mit drei Rastnasen bajonettartig eingerastet. Hebe die Oberseite etwa 5 mm hoch und schiebe die Rückseite etwa 5 mm nach oben, beim ersten Mal klemmt sie wahrscheinlich stark. Dann kannst du sie abnehmen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
