So ersetze ich einen "QMR Rail-Hook" an einer Radtasche (neue Modelle)

Geschrieben von: Daniel Schmid
  • Kommentare: 0
So ersetze ich einen "QMR Rail-Hook" an einer Radtasche (neue Modelle)

Schwierigkeitsgrad

Mittel

Schritte

4

Zeitaufwand

5 Minuten

Einleitung

Ein sogannter QMR Rail Hook an Deiner Hardbackplatte (Befestigungshaken am Gepäckträger, auch „Haifischzahn“ genannt) ist für den korrekten Sitz der Radtasche am Gepäckträger verantwortlich. Er kann mit wenigen Schritten wieder montiert bzw. ausgetauscht werden.

  1. 6U6e1NxDgGEGtXVn

    • Diese Hilfsmittel benötigst du.

  2. Auseinanderbauen: Das obere orange Teil abschrauben und den Haifischzahn und die Feder abnehmen.

    • Auseinanderbauen: Das obere orange Teil abschrauben und den Haifischzahn und die Feder abnehmen.

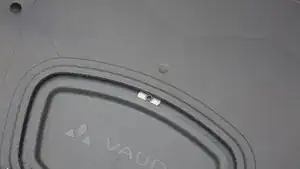

  3. Die Unterlegscheibe mit Hilfe von zwei Schlitzschraubenziehern heraushebeln.

    • Die Unterlegscheibe mit Hilfe von zwei Schlitzschraubenziehern heraushebeln.

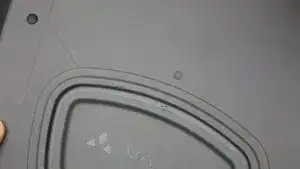

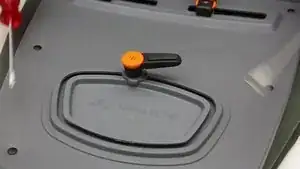

  4. Die neue Unterlegscheibe reindrücken und mit Hilfe der Schraubenzieher an die richtige Stelle schieben. Gewindeplatte und Feder direkt übereinander legen. Das Loch der Gewindeplatte muss sich direkt über dem Loch der Unterlegscheibe befinden. Neuen QMR Rail Hook festdrehen.

    • Die neue Unterlegscheibe reindrücken und mit Hilfe der Schraubenzieher an die richtige Stelle schieben. Gewindeplatte und Feder direkt übereinander legen. Das Loch der Gewindeplatte muss sich direkt über dem Loch der Unterlegscheibe befinden. Neuen QMR Rail Hook festdrehen.

    • Hinweis: Der Haifischzahn muss „klick“ machen, dann ist er im Gewinde.

Abschluss

Fertig! Du hast es geschafft.
