Einleitung
In dieser Anleitung erfährst du, wie du das LCD Display entfernen und austauschen kannst. Die Anleitung hat neun Schritte und braucht einige Zeit, um durchgeführt zu werden, aber jeder Schritt ist relativ einfach, da die Anleitung keine fortgeschrittenen Techniken erfordert.
-
-
Lege das Gerät so, dass die Unterseite der Kamera nach oben zeigt.
-

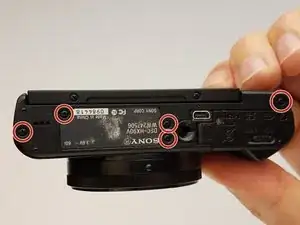

Entferne die fünf markierten Schrauben mit einem Kreuzschlitzschraubendreher #000.
-
-
-

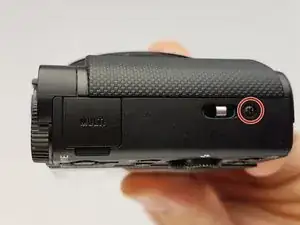

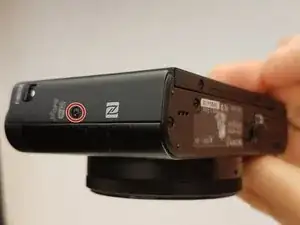

Entferne die markierte Schraube an der Seite der Kamera mit einem Kreuzschlitzschraubendreher #000.
-
-
-

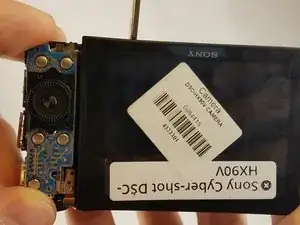

Trenne das Datenkabel der Steuerplatine, indem du es vorsichtig mit den Fingerspitzen hin und her bewegst. Lege die Steuerplatine zur Seite, sobald diese getrennt ist.
-
-
-

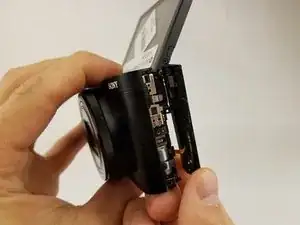

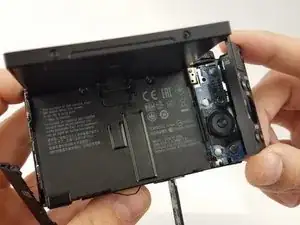

Benutze das Plastiköffnungswerkzeug mit einer Hebelbewegung, um die Seitenabdeckung der Kamera zu entfernen.
-
-
-

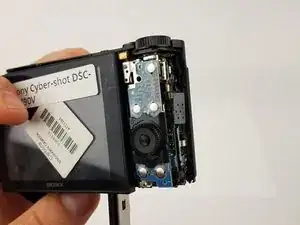

Richte die Kamera so aus, dass das Objektiv nach unten zeigt.
-

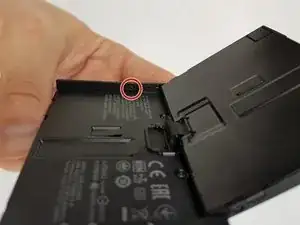

Entferne die zwei schwarzen M1,4 X 3,5 Kreuzschlitzschrauben mit einem Kreuzschlitzschraubendreher #000.
-
-
-
Richte die Kamera so aus, dass das Objektiv nach unten zeigt.
-

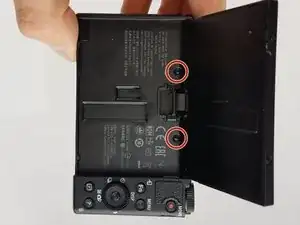

Entferne die schwarze M1,4 X 3,5 Kreuzschlitzschraube.
-
-
-

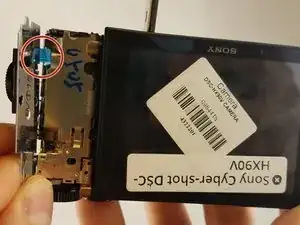

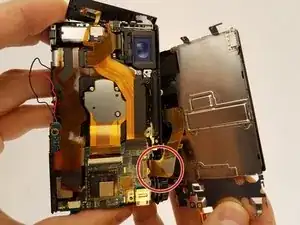

Entferne vorsichtig das Flachbandkabel, das das LCD Display mit dem Kamerasensor und dem Batteriegehäuse verbindet.
-
Um das Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.
