Sony Cyber-shot DSC-HX9V Gehäuserückwand Austausch

Geschrieben von: Kris
  • Kommentare: 4
Sony Cyber-shot DSC-HX9V Gehäuserückwand Austausch

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

5 Minuten

Einleitung

Diese Anleitung zeigt dir den Ausbau und Austausch der Gehäuserückwand. Das Entferne der Rückwand ist nötig, wenn du an innere Bauteile wie z.B. Objektiv oder LCD gelangen willst. Du wirst kleine Schrauben entfernen müssen, halte ein Gefäß für sie bereit.

  1. YfDDikOFuslTPEV4

    • Prüfe, ob die Kamera wirklich ausgeschaltet ist. Wenn sie richtig ausgeschaltet ist, ist auf dem Display nichts zu sehen.

    • Lege die Kamera mit dem Bodendeckel nach oben auf eine flache Oberfläche.

    • Drücke den Öffnungsriegel mit den Fingern zur Seite.

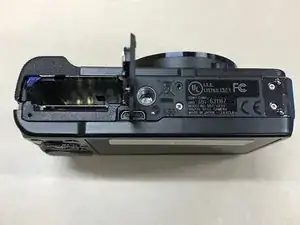

  2. dJ1x424R4HwTsGQx

    • Öffne den Akkufachdeckel.

    • Drehe die Kamera um und der Akku rutscht heraus. Halte ihn fest, so dass er nicht herunter fällt.

    • Wenn du an inneren Bauteilen reparieren willst, musst du jetzt unterbrechen. Wenn du nur den Akku tauschen willst dann fahre fort.

    • Sony empfiehlt für gute Leistungen nur einen zugelassenen Akku einzusetzen. Die Modellbezeichnung ist NP-FG1.

    • Setze den Akku in das Fach ein, wobei natürlich plus am Pluskontakt und minus am Minuskontakt anliegen muss.

    • Schließe den Akkufachdeckel und schalte die Kamera ein. Prüfe die Akkuanzeige und die die Funktion der Kamera.

    Hi all, In the battery compartment there is a tiny blue plastic tab in the upper left hand side (when lens faces forward).

    Gently press to the left to release battery - then it will fall out! (This definitely applies to the DSC-HX9V in my hand.)

    Matt_T_B -

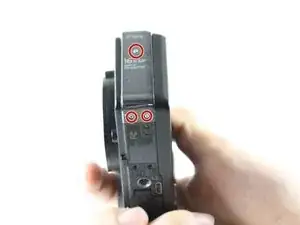

  3. UVcGFUhR5bRb5iKF

    • Die kleinen Schrauben könnten bei der Reparatur leicht verloren gehen. Lege sie in ein geeignetes Gefäß.

    • Lege die Kamera während der Reparatur auf ein weiches Tuch auf dem Arbeitstisch.

    • Drehe die drei markierten Schrauben mit einem Kreuzschlitzschrauber #000 heraus.

    The two additional screws are on the opposite side of the camera (near the camera wrist strap).

    Christophe Clermont -

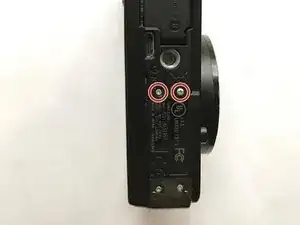

  4. YwnqJFXfSFGwJZ4n

    • Drehe die beiden Kreuzschlitz #000 Schrauben heraus.

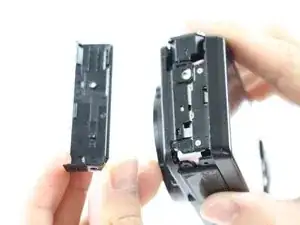

  5. rwfXgIhuY3QYcxXq

    • Schiebe das Seitenteil nach unten, wenn alle Schrauben weg sind und lege es zur Seite.

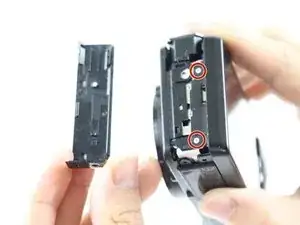

  6. 36xAnZrb4WjIrK4M

    • Die markiereten Schrauben befestigen das hintere Gehäuseteil und das LCD könnte herausrutschen. Benutze eine weiche Arbeitsfläche, damit das LCD nicht beschädigt wird, wenn es versehentlich herausfällt.

    • Entferne die beiden Kreuzschlitz #000 Schrauben.

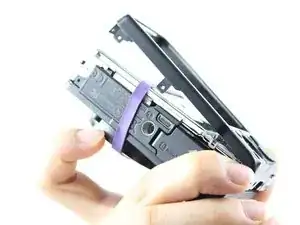

  7. nYXVG61PB5wjsM1e

    • Wenn die Schrauben weg sind hebe die Rückwand teilweise hoch und lege ein Gummiband um das Gehäuse.

    • Das LCD ist lose.Mit dem Gummiband verhinderst du, dass es herausrutscht. Das Band wird nur zeitweise benutzt.

    • Öffne den Staubdeckel über der HDMI Buchse an der rechten Seite der Kamera. Kippe dann die Rückwand weiter bis du sie ganz entfernen kannst.

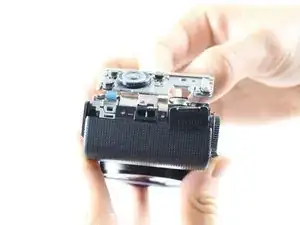

  8. m6IHb3FtNqBhvbNl

    • Das Tastenfeld wird gelöst. Merke dir für den Wiederzusammenbau genau, wie es eingebaut war .

    • Hebe das Tastenfeld leicht vom Gehäuse weg.

    Zum Abnehmen der Rückwand müssen auch noch 2 Kreuzschlitzschrauben neben der Trageschlaufenbefestigung entfernt werden.

    claudio Wecker -

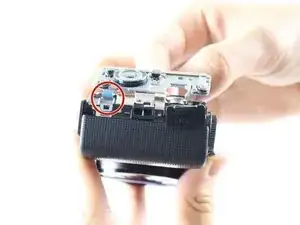

  9. WRSQfTR5AlMCPFUU

    • Löse vorsichtig das Datenkabel zum Tastenfeld. Benutze dazu die Finger, Werkzeuge könnten das Kabel beschädigen.

    • Wackle am Datenkabel vorsichtig mit den Fingerspitzen. Löse es so heraus. Lege das Tastenfeld zur Seite, wenn es frei ist.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
