Sony Cybershoot DSC 90V Austausch der Hauptplatine

Geschrieben von: Marin Rusinov
  • Kommentare: 11
Sony Cybershoot DSC 90V Austausch der Hauptplatine

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

10 - 15 Minuten

Einleitung

Diese Anleitung zeigt die Schritte zum Entfernen und Ersetzen der Hauptplatine der Kamera.

  1. gYbjONUMvrCTcESZ

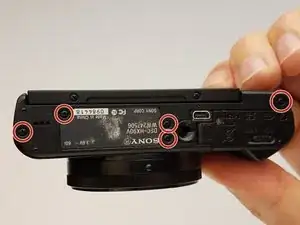

    • Lege das Gerät so, dass die Unterseite der Kamera nach oben zeigt.

    • Entferne die fünf schwarzen M1,4 X 3,5 Kreuzschlitzschrauben mit einem Kreuzschlitzschraubendreher #000.

  2. 5WCa33Oe4L6fUfpv

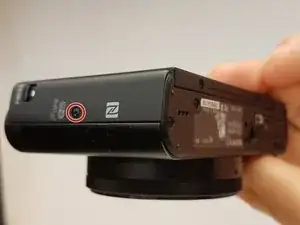

    • Entferne die markierten schwarzen M1,4 X 3,5 Kreuzschlitzschrauben an der Seite der Kamera mit einem Kreuzschlitzschraubendreher #000.

  3. VjcBwCCvZBFpa56X

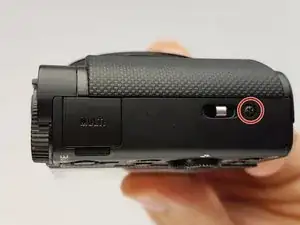

    • Entferne die markierte Schraube mit einem Kreuzschlitzschraubendreher #000.

    There is another screw under the “multi” cover that I think has to be removed to remove the button board

    Luca Giannessi -

    And another screw on the inner left side to remove the left cover

    Luca Giannessi -

    I struggled for about 3/4hr to get that cover off before finding that screw just after I replaced everything and packed up for the night. I took a photo, but there doesn’t seem to be a way to post it.

    Peter Green -

  4. owCtJk6diLNOeBFX
    owCtJk6diLNOeBFX
    hdYEV1N6iI6CI1oF

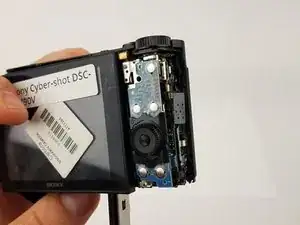

    • Verwende das Plastiköffnungswerkzeug, um das Tastenfeld zu entfernen.

    The tutorial would have been more useful if the photo had shown HOW to use the plastic opening tool, which side of the tool must be used, and where to put it. Maybe a comment given as an answer could explain it.

    Jean-François Carporzen -

    There is an extra screm hidden under the multi/charger-cover! Very important to know.: :)

    cafekrawietelke -

  5. h4XPZJusgDtArSeB
    h4XPZJusgDtArSeB
    uGpfku6nU4sdssGP

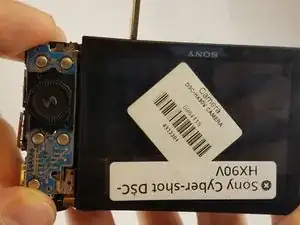

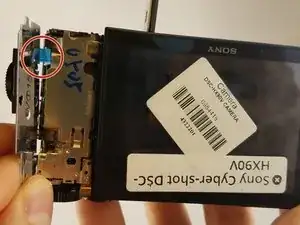

    • Trenne das Datenkabel der Steuerplatine sorgfältig. Bei der Verwendung von Werkzeugen zum Trennen des Datenkabels kann ein dauerhafter Schaden an der Steuerplatine auftreten. Verwende nur deine Finger.

    • Trenne das Datenkabel der Steuerplatine, indem du vorsichtig mit den Fingerspitzen wackelst. Lege die Steuerplatine zur Seite, sobald diese getrennt ist.

  6. xs1j4yn6GnkihEC6

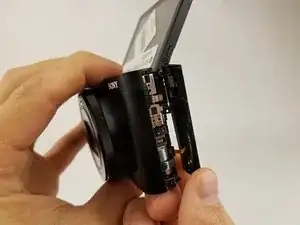

    • Benutze das Plastiköffnungswerkzeug mit einer Hebelbewegung, um die Seitenabdeckung der Kamera zu entfernen.

    • Die Abdeckung sollte leicht abgehen, aber man kann ein Knacken oder Klicken hören.

  7. fIM1emSADlUjnHlx

    • Richte die Kamera so aus, dass das Objektiv nach unten zeigt.

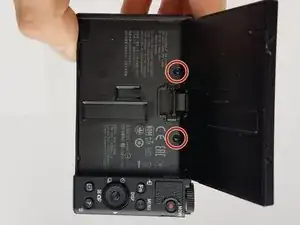

    • Entferne die beiden schwarzen M1,4 X 3,5 Kreuzschlitzschrauben mit einem Kreuzschlitzschraubendreher #000.

  8. RtPtbsHwKAxqYms6

    • Richte die Kamera so aus, dass das Objektiv nach unten zeigt.

    • Entferne die schwarze M1,4 X 3,5 Kreuzschlitzschraube.

    Removing this screw behind the side cover should be done before removing the side cover of the camera, since this screw holds the cover !

    Jean-François Carporzen -

    This screw has to be removed before, in order to remove the left cover. Then to remove the back with the display also two other screws, one on the lef and another on the right side, under the already removed covers have to be removed

    Luca Giannessi -

  9. UIKceDUIuhiRXuCi
    UIKceDUIuhiRXuCi
    ngURWtvvCfEtTUVf

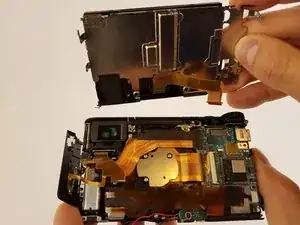

    • LCD-Bildschirm ist sehr zerbrechlich. Mit Vorsicht behandeln. Verwende keine Werkzeuge, um den Bildschirm zu entfernen.

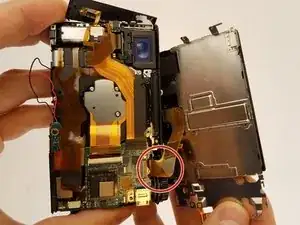

    • Entferne das Flachbandkabel, das den LCD Display mit dem Kamerasensor und dem Batteriegehäuse verbindet.

  10. qLTpZeATuLl1F3Mg

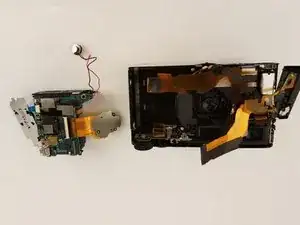

    • Vergewissere dich, dass alle Flachbandkabel gelöst sind und entferne die Hauptplatine.

    • Flachbandkabel können leicht beschädigt werden.

    Achtung,

    alle Buchsen der Flachbandkabel sind mit einer Verriegelung versehen, diese müssen vorsichtig von hinten zum Kabel hin aufgeklappt werden. Nach dem einstecken des Kabel die Verriegelung wird herunterdrücken, Wird die Verriegelung nicht gelöst wird die Steckbuchse beschädigt sodass die Hauptplatine ausgetauscht werden muss.

    Detlef Dormann -

    Detlev’s warning is important! — Danger! —

    all the ribbon cable sockets are provided with a lock, which must be carefully opened from the rear towards the cable. After inserting the cable, the lock is pressed down. If the lock is not released, the socket will be damaged so that the main board must be replaced.

    Peter Green -

Abschluss

Um das Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.
