Sony Cybershot DSC HX90 Objektiv austauschen

Geschrieben von: Marin Rusinov
  • Kommentare: 11
Sony Cybershot DSC HX90 Objektiv austauschen

Schwierigkeitsgrad

Mittel

Schritte

12

Zeitaufwand

15 - 20 Minuten

Einleitung

Diese Anleitung zeigt die Schritte, um das Objektiv der Kamera zu entfernen und zu ersetzen

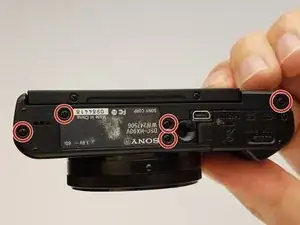

  1. PrRTt5ocwxpbUv1n
    PrRTt5ocwxpbUv1n
    fxx4KbPLNTPBseam

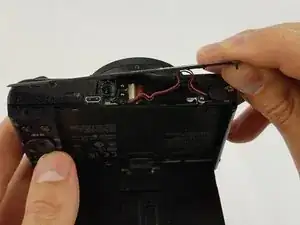

    • Lege die Kamera so, dass die Unterseite der Kamera nach oben zeigt.

    • Entferne die fünf markierten Schrauben mit einem Kreuzschlitzschraubendreher #000.

    • Setze den Spudger an der mit einem Pfeil markierten Stelle an, um die untere Abdeckung vorsichtig zu entfernen.

  2. NQD1HSKD5ZpS1u2w

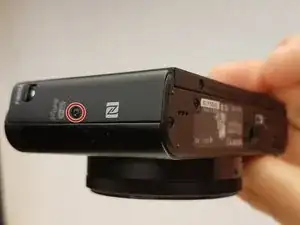

    • Entferne die markierte Schraube an der Seite der Kamera mit einem Kreuzschlitzschraubendreher #000.

  3. hsUYpq4PPAYBStxi

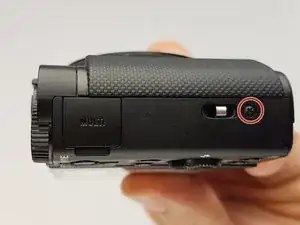

    • Entferne die markierte Schraube mit einem Kreuzschlitzschraubendreher #000.

    remove screw under multi cover

    Dufour -

  4. jGeU5fUPp5Xkk41G

    • Richte die Kamera so aus, dass das Objektiv nach unten zeigt.

    • Entferne die beiden schwarzen M1,4 X 3,5 Kreuzschlitzschrauben mit einem Kreuzschlitzschraubendreher #000.

  5. 3hVOuKthGyrOmwad

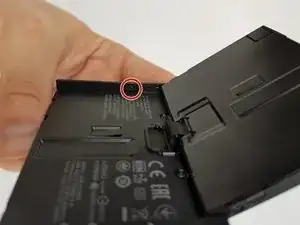

    • Richte die Kamera so aus, dass das Objektiv nach unten zeigt.

    • Entferne die schwarze M1,4 X 3,5 Kreuzschlitzschraube.

    It’s a 1.5 mm screw

    Dufour -

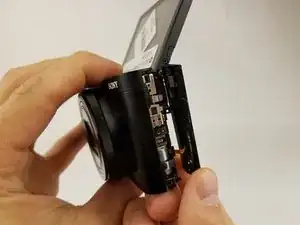

  6. luLFy2M4woOiAu1m

    • Benutze das Plastiköffnungswerkzeug mit einer Hebelbewegung, um die Seitenabdeckung der Kamera zu entfernen.

    • Die Abdeckung sollte sich leicht lösen, aber man kann ein leichtes Knacken oder Klicken hören.

  7. VRwaVPfRlP4YgCjp
    VRwaVPfRlP4YgCjp
    MoULJVBsRp1kLsKL

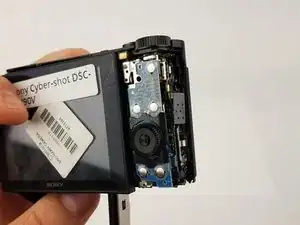

    • Entferne die kleine Schraube unter der Abdeckung für die Anschlüsse.

    • Verwende das Plastiköffnungswerkzeug, um das Tastenfeld zu entfernen.

    Remove screw under multi/usb cover

    Dufour -

    There are 3 more screws to remove!

    Micha Helbing -

  8. aGFyOWO4GnYbQaSR
    aGFyOWO4GnYbQaSR

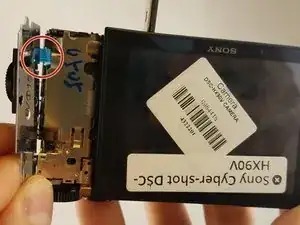

    uOOBECIwL4LUFfRH

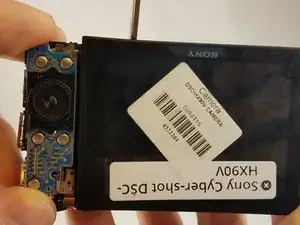

    • Trenne das Datenkabel der Steuerplatine sorgfältig. Bei der Verwendung von Werkzeugen zum Trennen des Datenkabels kann ein dauerhafter Schaden an der Steuerplatine auftreten. Verwende nur deine Finger.

    • Trenne das Steuerplatinen-Datenkabel, indem du es vorsichtig mit den Fingerspitzen hin und her bewegst. Lege die Steuerplatine zur Seite, sobald sie gelöst ist.

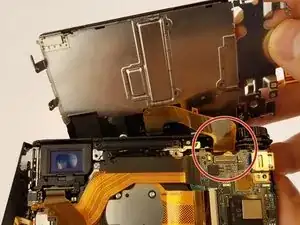

  9. xKdmLehnXP3FgODQ

    • Der LCD-Bildschirm ist sehr zerbrechlich. Mit Vorsicht behandeln. Verwende keine Werkzeuge, um den Bildschirm zu entfernen.

    • Heben die Metallplatte und den LCD-Bildschirm gleichzeitig an, bis sie senkrecht zur Kamera ist.

    Es muss vor dem lösen des Flachbandkabels vom Display die Verriegelung der Anschlussbuchse über den kleinen Hebel (schwarz oder grau) entriegelt werden. Diesen vorsichtig von hinten in Richtung Flachbandkabel hochklappen aber Vorsichtig!

    Detlef Dormann -

    Before remove two screws :one under multi/usb socket ; onecontrol board socket

    Dufour -

    there is a black screw behind the control board to remove. (shown under the front of the thumb in the photo.)

    sydtsai -

  10. RitCqAEun5nKFkJ1
    RitCqAEun5nKFkJ1
    nEZGouhTasTRODpt

    • Der LCD-Bildschirm ist sehr zerbrechlich. Mit Vorsicht behandeln. Verwende keine Werkzeuge, um den Bildschirm zu entfernen.

    • Entferne das Flachbandkabel, das das LCD Display mit dem Kamerasensor und dem Batteriegehäuse verbindet.

  11. 2R3PIFXwjWP4viLA

    • Vergewissere dich, dass alle Flachbandkabel gelöst sind, und entferne die Hauptplatine.

    • Flachbandkabel können leicht beschädigt werden.

  12. LcV4knfZkXQXAJZ1
    LcV4knfZkXQXAJZ1

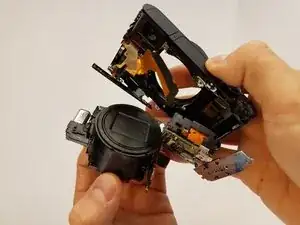

    MctLe1bBDB6bAwHv
    QxPHPMKUIqBiNbkd

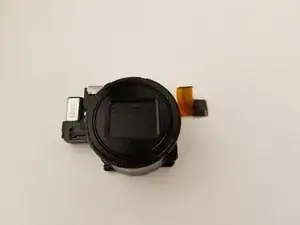

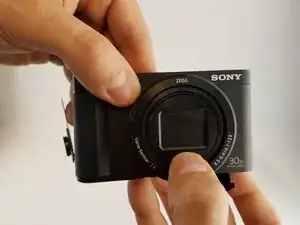

    • Drücke mit dem Finger auf das Objektiv.

    • Ziehe das Objektivgehäuse vorsichtig aus der Kamera.

    • Achte darauf, das alle Flachbandkabel gelöst sind.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.

Tinte & Feder

Marin Rusinov

Mitglied seit: 02/02/17

797 Reputation

4 Kommentare

Aside from a few missed screws, very nicely done. And I suspect that if one didn’t realize the need to remove those screws, sh/e probably shouldn’t be attempting the job in the first place. :) (I noted the comments after completing lens removal.)

Leon -

Can you comment where/specifically the missing screws that were not listed can be found? Any other guides out there that are more comprehensive?

Eric C -

Under multi cover

Dufour -

First at step 7

Dufour -
