Sony DualSense Controller Trigger-Baugruppe tauschen

Geschrieben von: Sam Omiotek

Kommentare: 36

Sony DualSense Controller Trigger-Baugruppe tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Folge dieser Anleitung, um die Trigger-Baugruppen im DualSense Controller für die Sony PlayStation 5 zu ersetzen.

Die Baugruppen bestehen aus den Triggern und den adaptiven Widerstandsgebern.

Bitte beachten: Diese Anleitung ist nur für DualSense Controller mit einer FCC ID Endung mit 1. Prüfe die Rückseite deines Controllers, um deine Modellnummer zu verifizieren. Falls deine mit A endet, wird dein Controller innen ein bisschen anders aussehen.

Werkzeuge

Schritt 1

Ziehe das Ladekabel ab und schalte deinen Controller aus, bevor du beginnst.
Stecke ein Plektrum unter die untere rechte Ecke der Abdeckung, um die Clips zu lösen, mit denen sie befestigt ist.

Schritt 2

Schiebe das Plektrum an der unteren rechten Kante entlang, um die Clips zu lösen, die die Abdeckung festhalten.

Schritt 3

Stecke ein Plektrum unter die untere linke Ecke der Abdeckung, um die Clips zu lösen, mit denen sie befestigt ist.

Schritt 4

Schiebe das Plektrum an der unteren linken Kante entlang, um die Clips zu lösen, die die Abdeckung festhalten.

Schritt 5

Hebe die Abdeckung mit deinen Fingern an der unteren Kante an, um die restlichen Clips zu lösen.
Hebe die Abdeckung über die Joysticks, um sie zu entfernen.

Schritt 6

Schiebe das flache Ende eines Spudgers in den Spalt über der L1 Taste.
Halte die Taste mit deinem Daumen fest, damit sie nicht quer durch den Raum fliegt.
Heble den Spudger nach oben, um die L1 Taste abzulösen.

Schritt 7

Schiebe das flache Ende eines Spudgers in den Spalt über der R1 Taste.
Schiebe das flache Ende eines Spudgers in den Spalt über der R1 Taste.
Heble den Spudger nach oben, m die R1 Taste abzulösen.

to save a few bucks, the L1 and R1 buttons can be removed without the use of the spudger tool by using any thin prying tool and just pry the buttons from the bottom instead of the top

Alan Peng -

What I didn't see addressed anywhere (here or in other similar articles) is that replacement R1 / L1 buttons can be differ enough to be un-usable depending on which model your ps5 controller is. The ones I ordered don't fit and now I can't find a way to be sure I get the right ones because few know there's even a difference.

Walt Mather -

Schritt 8

Entferne die beiden 6,4 mm Kreuzschlitzschrauben, die die unteren Enden des Gehäuseunterteils fixieren.

Schritt 9

Entferne die beiden 6,4 mm Kreuzschlitzschrauben hinter den L1 und R1 Tasten.

Schritt 10

Löse die beiden Clips links und rechts von der Kopfhörerbuchse mit der Spitze des Spudgers.

If these are similar in nature to the DS4’s clips, don’t use too much force so you don’t end up breaking them

Strings Cat -

there is a clip that holds the rear cover in place located in R1 and L1

Zargruzski nakamura -

Schritt 11

Entferne das Gehäuseunterteil.

There are four more clips/hooks hidden in the seams along the outer sides of the handles. If you pull open the controller as shown in this step, then you will shear off the two tiny clips which are right next to the R1 and L1 buttons.

Therefore, you should first release those clips by prying the seams open sideways.

I noticed this with the updated design of the controller, not sure whether the hooks are present on the first version.

The hooks are not critical for the integrity of the controller as the two halves are held together by the screws hidden under the buttons. The damage does show that the controller has been taken apart.

Nick -

Thought I'd clarify: The clips next to the L1 and R1 are on the outer side from the L1 and R1 buttons, I'd suggest zooming in on the picture to see them. They're quite easy to break, but also easy to remove using the plastic spudger along the seam, bending the bottom cover outwards

Franz Rolfsvaag -

I am still strugling to find the clips. Could someone point them out in the image with a screen shot or something like that.

aGingerThing -

I keep getting stuck at this step too with the new DualSense CFI-ZCT1WA revision. The top and bottom shells seem like they are fused together next to L1/R1 but I can't seem to be able to find where these hidden clips are located. My controller is still in warranty so I don't want to break them in case I can't fix my issue.

but also easy to remove using the plastic spudger along the seam, bending the bottom cover outwards

I tried this but it seems that the you need a lot of force and I ended up bending the tip of my spudger. Are you sure it's not the top cover that you need to pry away? The bottom cover has a ridge to make sure it's under the top cover so it's not easy to bend outwards.

@samomio I think there needs to be a step added for these new clips.

robplease -

Schritt 12

Trenne das Akkukabel mit einer Pinzette oder deinen Fingern vom Motherboard.
Ziehe beim Abtrennen nicht an den Kabeln, sondern an den Steckern.

Tweezers aren't gonna grip that the way you need.

Leif DeWolf -

Schritt 13

Hebe den Akku gerade aus der Halterung.

Schritt 14

Ziehe das Kabel des unteren Mikrofons mit einer Pinzette oder deinen Fingern aus dem Anschluss auf dem Motherboard.

These ribbon cables have small tabs on either side you can use to help pull out the cable. You can slightly pull up, alternating between the two sides, to slowly wiggle the connector out.

Tran Anh Nguyen -

Schritt 15

Entferne die 6,4 mm Kreuzschlitzschraube, die die Halterung für den Akku fixiert.

Schritt 16

Hebe die Akkuhalterung vom Motherboard.

Black and red wires fit neatly under the lower left and lower right arms of the battery bracket, to avoid potential damage when reconnecting the rear case.

Sean Gonzales -

This needs to be noted. Thanks!

Nick Gatti -

Schritt 17

Löse das Kabel der rechten Tasteneinheit, indem du es mit einer Pinzette oder deinen Fingern aus dem Anschluss auf dem Motherboard ziehst.
Entferne das Flachbandkabel noch nicht ganz.

Schritt 18

Greife die Lasche des Kabels an der rechten Tasteneinheit mit einer Pinzette oder deinen Fingern und trenne es von der Tasteneinheit.
Entferne das Kabel.

Schritt 19

Löse das Kabel der linken Tasteneinheit, indem du es mit einer Pinzette oder deinen Fingern aus dem Anschluss auf dem Motherboard ziehst.
Entferne das Flachbandkabel noch nicht ganz.

Schritt 20

Greife die Lasche des Kabels an der linken Tasteneinheit mit einer Pinzette oder deinen Fingern und trenne es von der Tasteneinheit.
Entferne das Kabel.

Schritt 21

Ziehe das Kabel des oberen Mikrofons mit einer Pinzette oder deinen Fingern aus dem Anschluss auf dem Motherboard.

what is the white thing soldered to the motherboard called where the mic ribbon cable plugs and where can i find the part?

Abhi K - 03/01/23

Schritt 22

Ziehe das Kabel des Touchpads mit einer Pinzette oder deinen Fingern aus dem Anschluss auf dem Motherboard.

Schritt 23

Führe die Joysticks vorsichtig durch die Gehäusevorderseite und hebe das Motherboard heraus.
Entferne das Motherboard noch nicht vollständig. Vier angelötete Kabel verbinden das Motherboard mit den Vibrationsmotoren.

Pushing on the joysticks makes this much easier.

zidek22 -

My motherboard wouldn't just lift right out. So I noticed there's also a pair of barely visible small black clips, one on each side of the motherboard, holding it down. One is right beside the battery connector and the other's directly across on the opposite side of the motherboard right beside the ribbon cable connector.

Jason Mulholland -

Such a good observation!

zidek22 -

Just push on the sticks. Pops out like a charm, zero effort.

Italian Retro Guy -

Schritt 24

Benutze einen Kreuzschlitzschraubendreher, um die zwei 8.5 mm Schrauben zu entfernen, mit denen die Lichtführung befestigt ist.

Mine didn't have this piece

John -

Schritt 25

Benutze eine Pinzette oder deine Finger, um die Halterung der Lichtführung zu entfernen.

Schritt 26

Benutze eine Pinzette oder deine Finger, um die Lichtführung zu entfernen.

Where do i buy a new light guide?

Jasper Nuyts -

Schritt 27

Benutze eine Pinzette, um den Lautsprecher vom Mittelrahmen zu entfernen.
Achte darauf, dass du den Lautsprecher wieder richtig herum einbaust: Die Schaumstoffpads agehören auf die linke Seite und die goldenen Kontaktpins auf die rechten Seite.

Speaker may be attached to the motherboard via the foam pad.

Daniel Geppert - 24/05/21

Schritt 28

Benutze einen Kreuzschlitzschraubendreher, um die zwei 6,4 mm Schrauben zu lösen, mit denen der Mittelrahmen am vorderen Gehäuse befestigt ist.

Schritt 29

Hebe den Mittelrahmen und das Mainboard vorsichtig nach oben und aus dem vorderen Gehäuse heraus.
Achte darauf, dass die Kabel des Vibrationsmotors nicht zu stark angespannt werden.
Führe das Flachbandkabel des Touchpads beim Zusammenbau wieder durch seine rechteckige Öffnung im Mittelrahmen.

Feed the ribbon cable back through the rectangular slot in the midframe during reassembly.

Sean Gonzales -

Thank you for catching this!

Sam Omiotek -

Schritt 30

Klappe das Mainboard und den Mittelrahmen um.

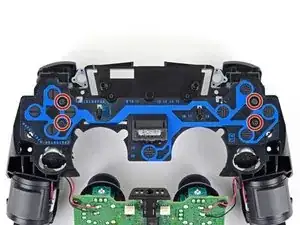

Entferne die vier 6,4 mm Schrauben, mit denen die Trigger-Baugruppen am Mittelrahmen befestigt sind, mit einem Kreuzschlitzschraubendreher.
Wenn nur eine Trigger-Baugruppe ausgetauscht werden muss, entferne nur die Schrauben für diese.

Schritt 31

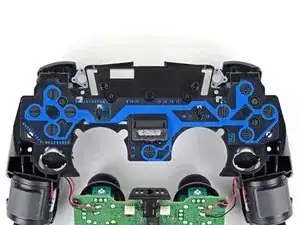

Drehe den Mittelrahmen und die Hauptplatine vorsichtig um.
Die Trigger-Baugruppen sind lose und können herausfallen.

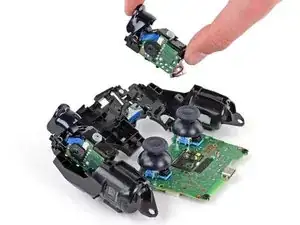

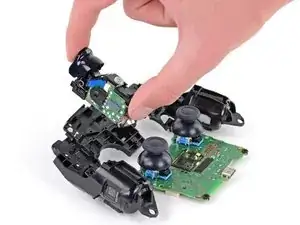

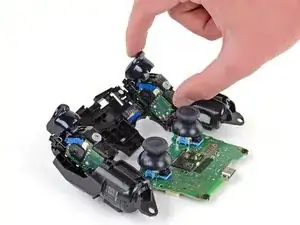

Entferne die Trigger-Baugruppen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
