Sony WH-1000XM3 Akku tauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 13
Sony WH-1000XM3 Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

16

Zeitaufwand

20 - 40 Minuten

Einleitung

Verwende diese Anleitung, um den Akku deines Sony WH-1000XM3 Kopfhörers zu entfernen oder zu ersetzen.

Wenn der Akku aufgebläht ist, solltest du entsprechende Vorsichtsmaßnahmen treffen.

Entlade den Akku zu deiner eigenen Sicherheit auf unter 25 %, bevor du den Kopfhörer zerlegst, um das Risiko zu verringern, dass sich der Akku entzündet oder explodiert, falls er während der Reparatur versehentlich beschädigt wird.

Wenn du das Gerät wieder zusammenbaust, benötigst du Ersatzkleber, um die Komponenten wieder zu befestigen.

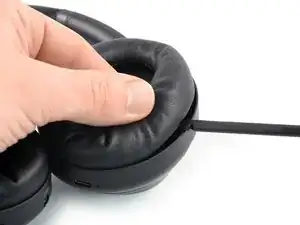

  1. xJAj6p3OIJv4FS6T
    xJAj6p3OIJv4FS6T
    AqOIFxkFkqpUWvjm
    bNYf1X6AHCcWHTNl

    • Schalte dein Gerät - wie bei jeder Reparatur - vorher aus.

    • Die Ohrpolster des Sony WH-1000XM3 werden von kleinen Kunstoffrasten gehalten. Das rechte und das linke Polster sind gleichartig befestigt.

    • Wenn du an den Akku herankommen willst, musst du das RECHTE Ohrpolster entfernen.

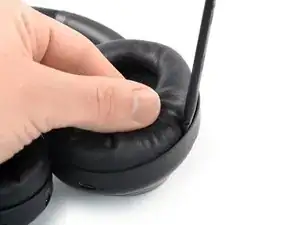

    • Setze einen Spudger in den Spalt zwischen Ohrpolster und Rahmen der Ohrmuschel ein.

    • Zur Not geht es auch mit einem Flachschraubendreher oder einem flachen Stift, du könntest aber das Gehäuse oder die Ohrpolster damit zerkratzen/beschädigen.

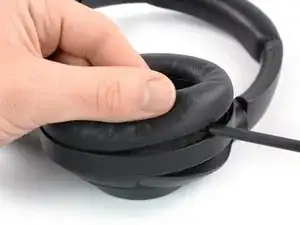

    • Kippe den Spudger nach unten, um so das Ohrpolster hochzuhebeln, bis sich die Rasten lösen.

    • Wiederhole den vorherigen Schritt rund um das Ohrpolster, bis alle Rasten gelöst sind.

  2. SAAoT6RYDqZv2GvO
    SAAoT6RYDqZv2GvO
    PEchFPIZOPrWbPKJ

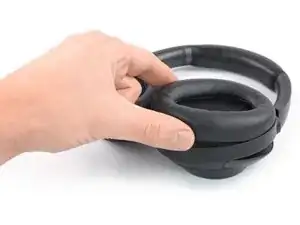

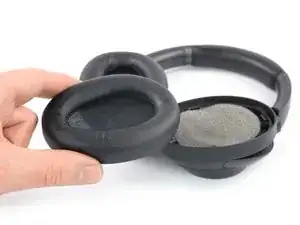

    • Entferne das Ohrmuschelpolster des Kopfhörers.

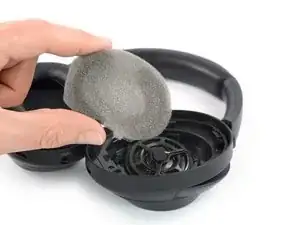

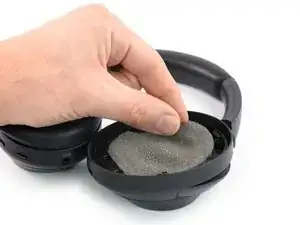

  3. DYnPVrGFXsP3Ndd2
    DYnPVrGFXsP3Ndd2
    yXGAFuUgxyCvEkUH
    HFSWYI6ueAbxjNY2

    • Die Schaumstoffeinlage über dem Lautsprecher ist an zwei kleinen Stellen leicht verklebt.

    • Trenne die verschiedenen Schichten der Einlage beim folgenden Verfahren nicht voneinander.

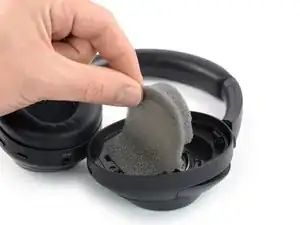

    • Löse die Schaumstoffeinlage vorsichtig aus dem Rahmen der Ohrmuschel heraus.

    • Entferne die Schaumstoffeinlage.

  4. bCxi6Dhc1KZACpQs

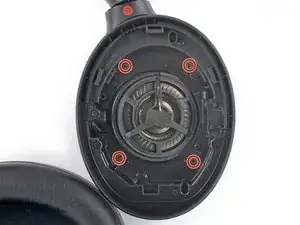

    • Entferne die vier 10,4 mm langen Kreuzschlitzschrauben, mit denen die Kunstoffabdeckung am Rahmen der Ohrmuschel befestigt ist.

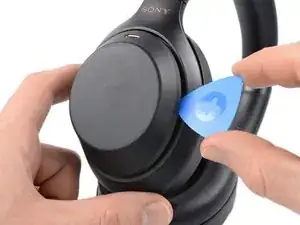

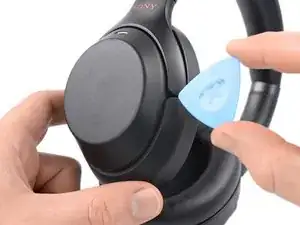

  5. R2jB4IkiBRljduD1
    R2jB4IkiBRljduD1

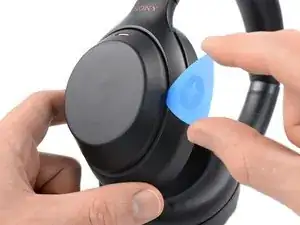

    FWVyZZCUnHn1OTTw
    cibbXwYlUmqfVWtR

    • Drehe den Kopfhörer herum.

    • Setze ein Plektrum in den Spalt zwischen der Kunstoffabdeckung und dem Rahmen der Ohrmuschel ein.

    • Heble die Abdeckung mit dem Plektrum so weit hoch, bis du sie gut fassen kannst.

    • Versuche jetzt noch nicht, die Abdeckung ganz zu entfernen. Im Inneren der Abdeckung befinden sich die Elektroden der Sensoren für die Gestensteuerung, sie sind immer noch an der Kopfhörereinheit angeschlossen.

    any old plastic card works fine for this, no need to buy "opening picks"

    AviC -

  6. AqC3gdHVVioYIPPX

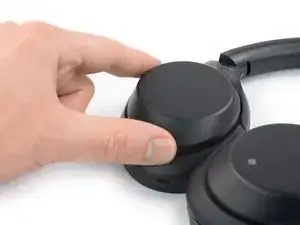

    AqC3gdHVVioYIPPX
    FX1n5AxOgpEMFAuC

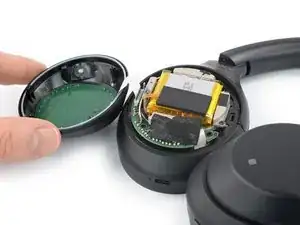

    KPqyJLsQUVBitQq3

    • Belaste das Kabel für die Sensoren der Gestensteuerung bei der folgenden Prozedur nicht zu sehr.

    • Klappe die Abdeckung der rechten Ohrmuschel nach links, so wie man ein Buch öffnet, und lege sie neben dem Rahmen der Ohrmuschel ab.

    My headphones have an elastic band on the right side that prevents me from folding over the earcup cover to the left.

    Bhavesh Kakwani -

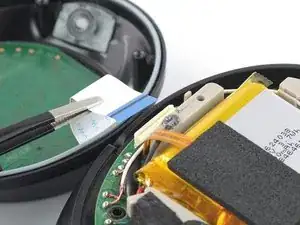

  7. VtjIVCaKjvN5EfIb
    VtjIVCaKjvN5EfIb
    UWCOsYbRUhbI3yUd

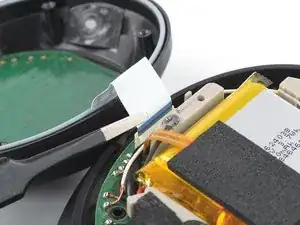

    • Ziehe das Flachbandkabel der Gestensteuerung mit einer stumpfen Pinzette gerade aus seinem Anschluss heraus und trenne es ab.

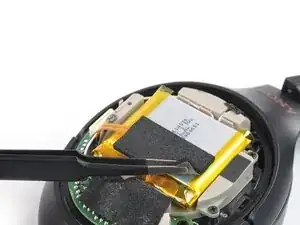

  8. H4nURUqCoRjgKYFN
    H4nURUqCoRjgKYFN
    ZNYSu3BvUeRvwZs2
    5AiNTx6iQPqiYHsb

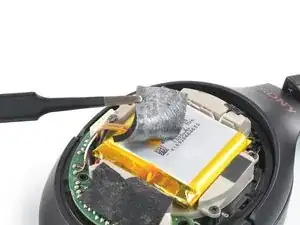

    • Beschädige den Akku nicht mit einem spitzen Werkzeug. Eine angestochener Akku kann gefährliche Chemikalien verlieren oder in Brand geraten.

    • Ziehe den Schutzaufkleber aus Schaumstoff mit einer stumpfen Pinzette vorsichtig vom Akku und dem Thermosensor ab.

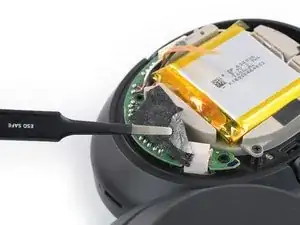

  9. nD2lJRJjYcitOnuJ
    nD2lJRJjYcitOnuJ

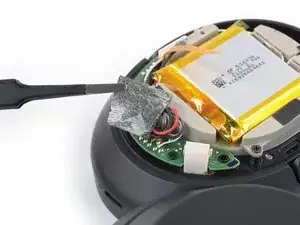

    PyX26jAlHRWDpcEC
    AqxvCLiwu6Pn2JAU

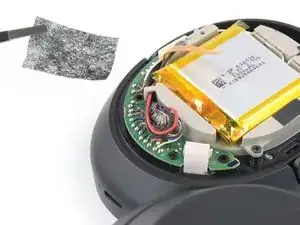

    • Entferne das Schutzgewebe vorsichtig mit einer Pinzette oder deinen Fingern.

  10. dACTyJCHYX1WBJpI
    dACTyJCHYX1WBJpI

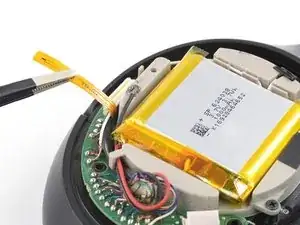

    T42eLhGJL14ZVLSH

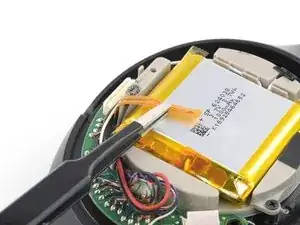

    • Biege den Thermosensor behutsam mit einer Pinzette zur Seite, so dass du freien Zugang zum Akku erhältst.

  11. iTvjC3dntFATIOHB
    iTvjC3dntFATIOHB

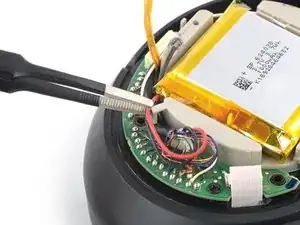

    rQDxeOvEHFKivHTP

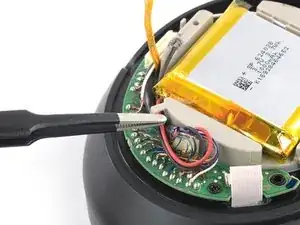

    • Das rote und das schwarze Akkukabel verlaufen unter einem kleinen Kunstoffhaken am Akkurahmen.

    • Lege die Akkukabel vorsichtig mit einer Pinzette frei.

    while these two photos make it seem like you can magically pull the battery cables through the tan piece of plastic, it's actually a bit tricky getting them out while keeping the other black cable in place

    AviC -

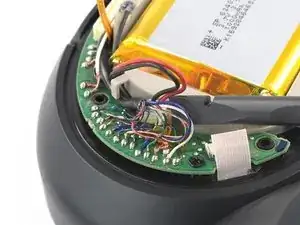

  12. rWtSOrSBKgCiVApA
    rWtSOrSBKgCiVApA
    AOcdqwwPTDPSArHD

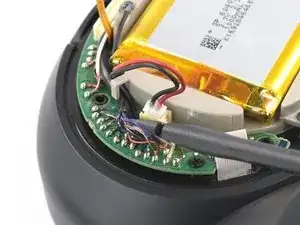

    • Der Akkustecker wird von einigen Kabeln blockiert. Biege sie mit dem flachen Ende des Spudgers oder einem Plektrum vorsichtig zur Seite, bis du freien Zugang zum Stecker hast.

  13. HqpIuWuVBSiaVJSc

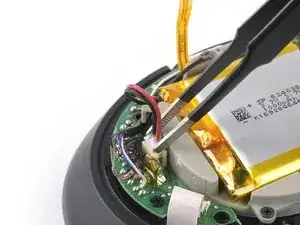

    HqpIuWuVBSiaVJSc
    M1pIUUuKCwyDWJIC

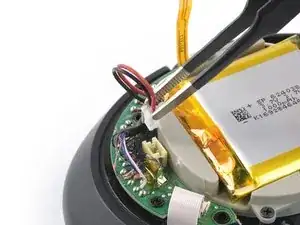

    • Fasse den Akkustecker mit einer stumpfen Pinzette an den Seiten an.

    • Ziehe den Stecker vorsichtig nach oben und ruckle ihn dabei vorsichtig vor und zurück, bis sich die Clips lösen, mit denen er befestigt ist.

    • Ziehe Kabel immer nur an den Steckern, niemals an den Drähten selbst heraus.

    It was helpful to use a credit card to gain some leverage to pry out the connector

    AviC -

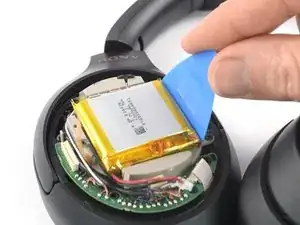

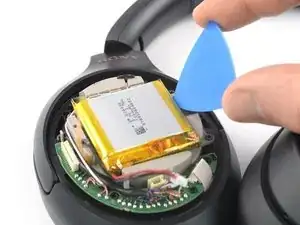

  14. YHSfCIREBDMVXETT
    YHSfCIREBDMVXETT
    WQJAegJBaeoRpRNf
    DsxJpKL2xWTMEFKR

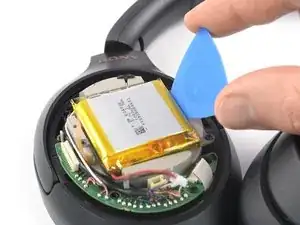

    • Setze ein Plektrum mit der Spitze in den Spalt zwischen der rechten Kante des Akkus und der Einfassung für den Akku ein.

    • Drehe das Plektrum, so dass es mit der langen Seite im Spalt drin ist.

    A credit card works fine

    AviC -

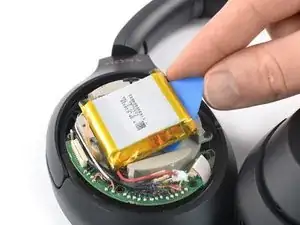

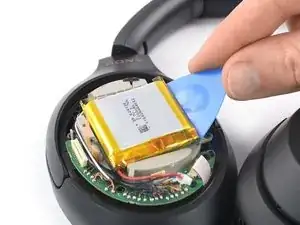

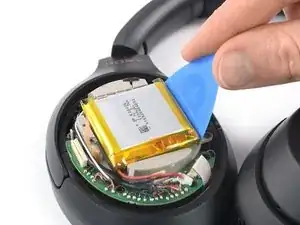

  15. QPhhRw61FAeoHPNS
    QPhhRw61FAeoHPNS
    162SUMWVKB16nnxe
    eBoBePLp6ao462HB

    • Schiebe das Plektrum unter den Akku.

    • Hebe den Akku nach und nach an, so dass er sich aus der Klebeverbindung löst.

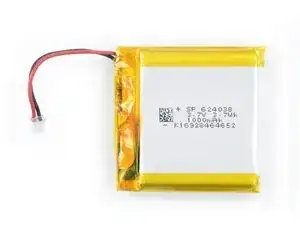

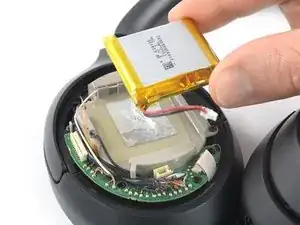

  16. HttmWGYP6CC2SaPF

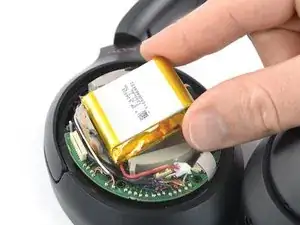

    HttmWGYP6CC2SaPF
    aL2kZCPrEUbeaELc
    MAAesxJTBApyorva

    • Entferne den Akku.

    • Benutze den ausgebauten Akku nicht mehr, das wäre ein Sicherheitsrisiko. Verwende einen neuen.

    • Entferne alte Klebestreifen, bevor du neue anbringst. Reinige die Klebestellen vorher mit Isopropylalkohol (mindestens 90%ig).

    • Wenn dein Ersatzakku noch keine Klebestreifen hat, dann befestige ihn mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit der Akku richtig sitzt, befestige den neuen Kleber an den gleichen Stellen im Gehäuse, wo die alten auch waren, nicht direkt am Akku. Drücke dann den Ersatzakku fest.

Abschluss

Schalte dein Gerät nach Möglichkeit ein und teste die Reparatur, bevor du den neuen Kleber anbringst und wieder abdichtest.

Um eine optimale Leistung zu erzielen, kalibriere den neu installierten Akku: Lade ihn auf 100 % auf und lassen ihn noch mindestens 2 Stunden lang aufladen. Benutzen dein Gerät dann so lange, bis es sich aufgrund eines schwachen Akkus ausschaltet. Lade es anschließend ohne Unterbrechung auf 100%.

Um dein Gerät wieder zusammenzubauen, führe die oben genannten Schritte in umgekehrter Reihenfolge aus.

Entsorgen deinen Elektroschrott fachgerecht.

Die Reparatur hat nicht geklappt wie geplant? Versuche es mit der Grundlegende Fehlerbehebung, oder frage in unserem Forum um Hilfe.
