Sony Xperia Z4 LCD & Touchscreen tauschen

Schalte dein Handy aus, bevor du mit den nächsten Schritten fortfährst.

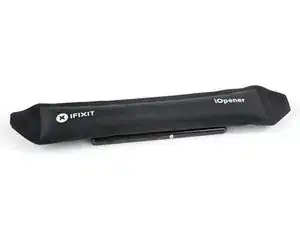

Lege einen erhitzten iOpener für mindestens zwei Minuten auf die Rückseite deines Handys, um den Kleber unter der Rückabdeckung zu lösen.

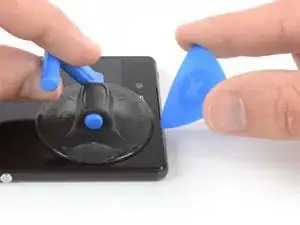

Platziere einen Saugheber am unteren Ende der Rückabdeckung, so nah wie möglich am Rand.

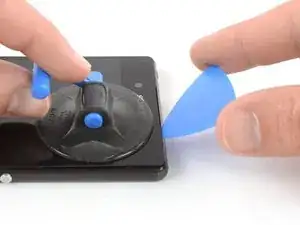

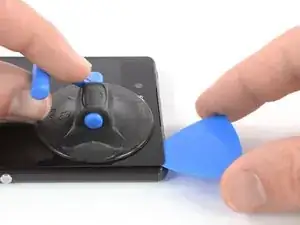

Hebe die Rückabdeckung mithilfe des Saughebers an, sodass ein kleiner Spalt zwischen Abdeckung und Rahmen entsteht.

Schiebe ein Plektrum in den Spalt.

Ziehe das Plektrum zur unteren linken Ecke.

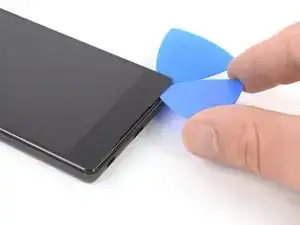

Setze ein zweites Plektrum ein und ziehe es zur unteren rechten Ecke, womit du durch den Kleber schneidest.

Lass die Plektren in dieser Position stecken. Damit verhinderst du, dass sich der Kleber wieder schließt.

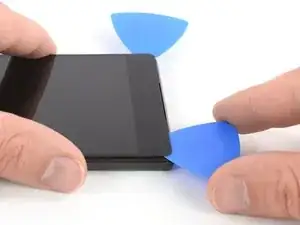

Setze ein drittes Plektrum in der unteren linken Ecke ein.

Führe nun die Spitze des Plektrum von der unteren linken Ecke entlang der Seite des Handys, um den Kleber zu durchtrennen.

Lass das Plektrum in der Position in der oberen linken Ecke stecken. Dadurch wird verhindert, dass sich der Kleber wieder verschließt.

Erhitze dein Handy nochmals mit dem iOpener, wenn der Kleber zu hart zum schneiden ist.

Setze ein viertes Plektrum in die obere linke Ecke der Rückabdeckung ein

Ziehe das Plektrum entlang des oberen Randes deines Handys, um dort den Kleber zu durchtrennen.

Lass das Plektrum in der oberen rechten Ecke stecken. Dadurch wird verhindert, dass sich der Kleber erneut verschließt.

Setze ein fünftes Plektrum in die obere rechte Ecke deines Handys ein.

Ziehe das Plektrum entlang der rechten Seite, um dort den restlichen Kleber zu durchtrennen.

Hebe die Rückabdeckung an und entferne sie.

Ziehe den Klebestreifen über dem Motherboard und dem Akku mit einer Pinzette ab und entferne es.

Ziehe den Klebestreifen über dem Akkuanschluss mit einer Pinzette ab und falte es aus dem Weg.

Heble und trenne das Akkukabel mit einem Spudger aus seinem Anschluss.

Benutze eine Pinzette, um damit an der Lasche in der oberen rechten Ecke des Akkus zu ziehen.

Ziehe den Klebestreifen mit der Pinzette heraus.

Wiederhole den vorhergehenden Schritt mit dem Klebestreifen neben dem Flachbandkabel des Akkus.

Heble den Akku mit einem Plektrum aus dem Handy bis du gut greifen kannst.

Entferne den Akku.

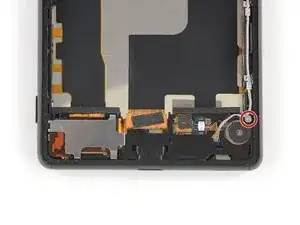

Entferne die 3 mm #00 Kreuzschlitzschraube.

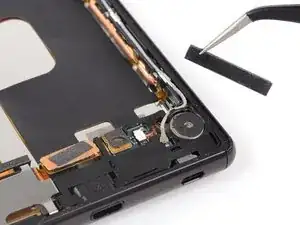

Ziehe den Schaumstoff mit einer Pinzette vom Daughterboard.

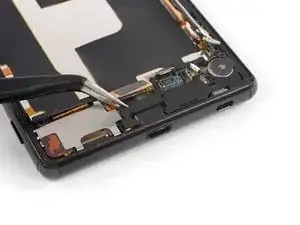

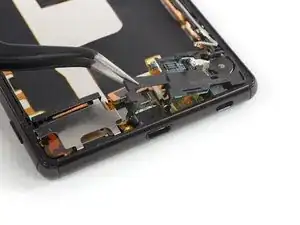

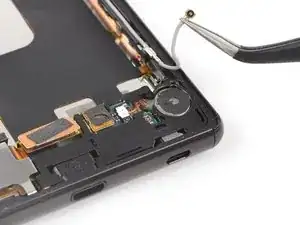

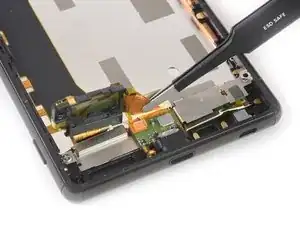

Heble und trenne das Antennenkabel mit einer Pinzette

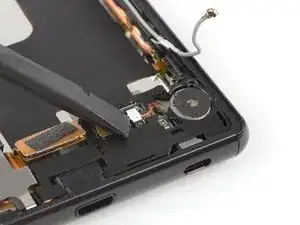

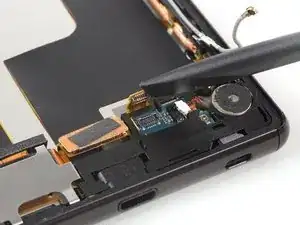

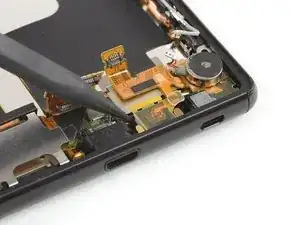

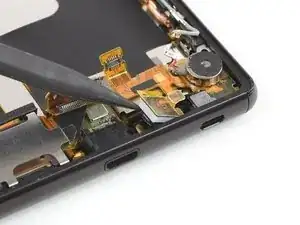

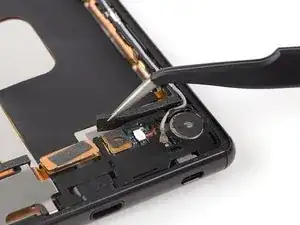

Trenne den Anschluss des Vibrationsmotors mit einem Spudger.

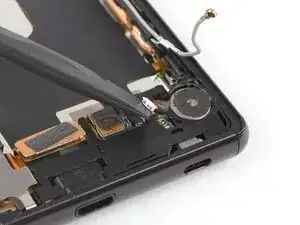

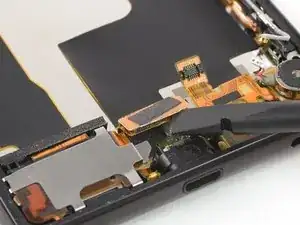

Nutze das flache Ende eines Spudgers, um das Flachbandkabel neben dem Anschluss für den Vibrationsmotor aus dem Anschluss zu hebeln.

Hebe die Abdeckung des Daughterboards mit einem Spudger oder einer Pinzette, indem du es an linken Seite hochhebelst.

Entferne die Abdeckung mit dem dranhängenden Daughterboard.

Nutze das flache Ende eines Spudgers, um den Anschluss des Flachbandkabels zu lösen.

Nutze das spitze Ende eines Spudgers, um das Mikrofon aus seiner Vertiefung zu holen.

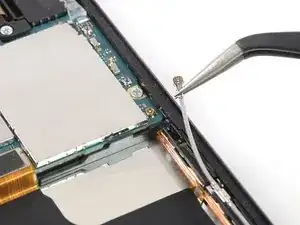

Heble und trenne den oberen Anschluss des Antennenkabels mit einer Pinzette.

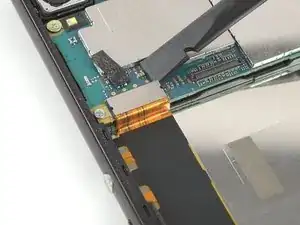

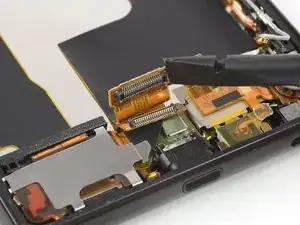

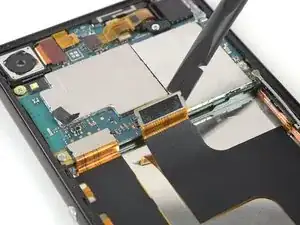

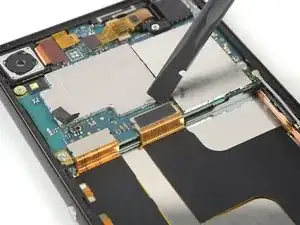

Heble und löse das Flachbandkabel mit einem Spudger vom Motherboard.

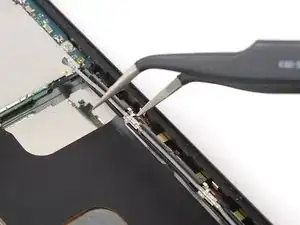

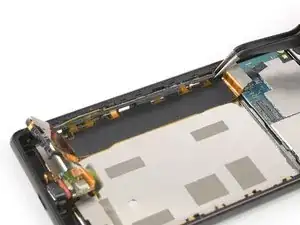

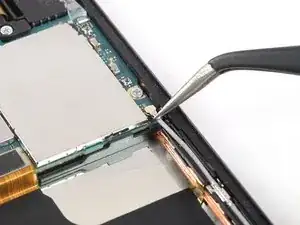

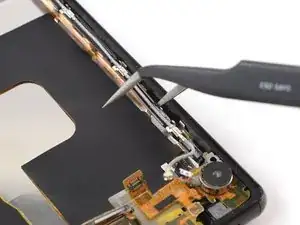

Schiebe eine Spitze einer Pinzette in die Löcher zwischen Mittelrahmen und Führung des Antennenkabels.

Löse die Klammern entlang des Antennenkabels auf der rechten Seite des Mittelrahmens, indem du die Pinzette ein wenig drehst, bis die Führung herausspringt.

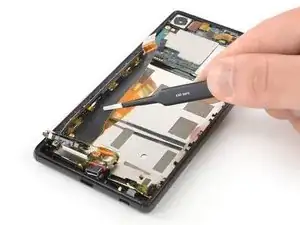

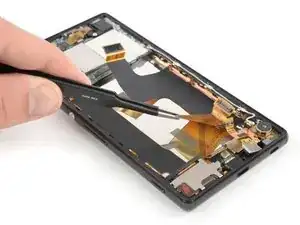

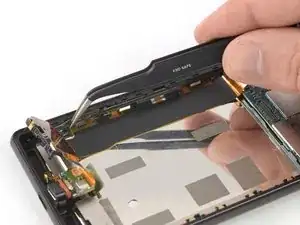

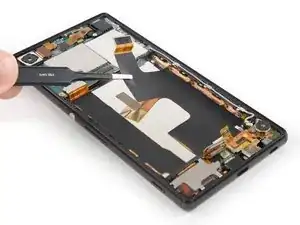

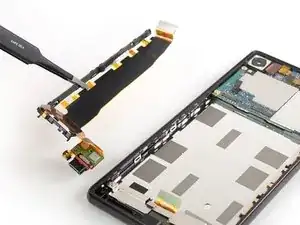

Ziehe das große Flachbandkabel mit einer Pinzette ab und trenne es vom Mittelrahmen.

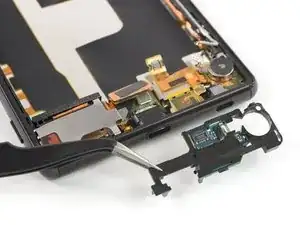

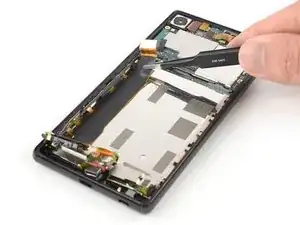

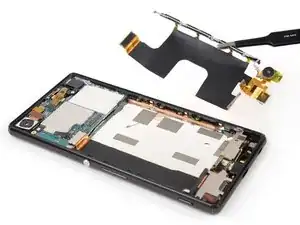

Entferne die Flachbandkabeleinheit inklusive Vibrationsmotor und Mikrofon mit einer Pinzette.

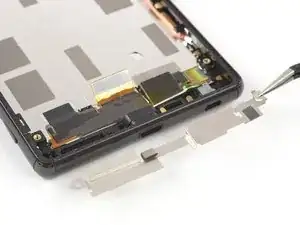

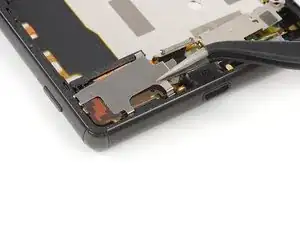

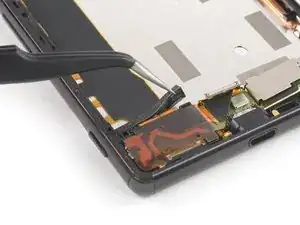

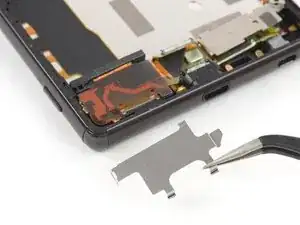

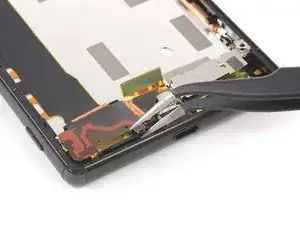

Löse und entferne die Metallabschirmung über der Lautsprecherabdeckung unten links.

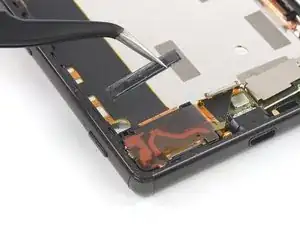

Ziehe den Schaumstoff neben der Abdeckung des Lautsprechers ab und entferne ihn.

Entferne genauso die Plastiksicherung zwischen Mittelrahmen und Lautsprecherabdeckung.

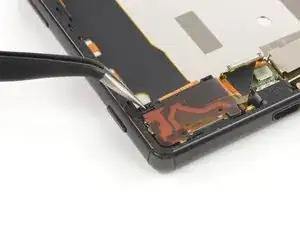

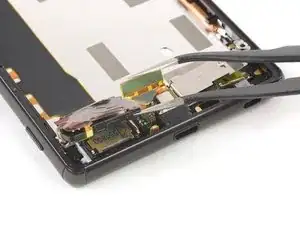

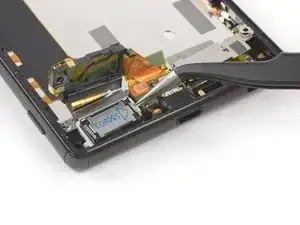

Heble die Lautsprecherabdeckung mit einer Pinzette nach oben.

Falte die Lautsprecherabdeckung so weit nach oben, dass du im nächsten Schritt genug Platz hast, um den Lautsprecher zu entfernen.

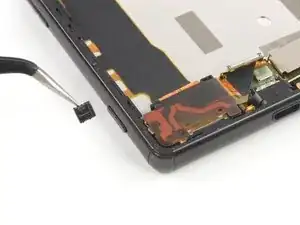

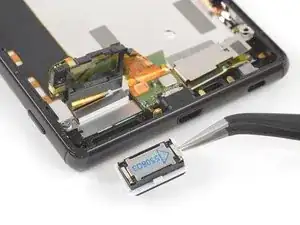

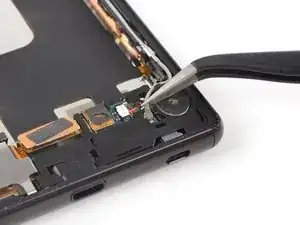

Hebe den Lautsprecher mit einer Pinzette aus seiner Versenkung und entferne ihn.

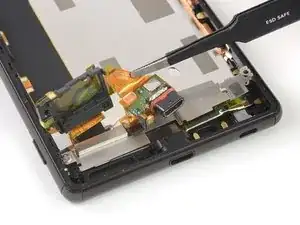

Greife das Kabel zwischen Ladeanschluss und Lautsprecherabdeckung mit einer stumpfen Pinzette.

Ziehe den Ladeanschluss vorsichtig aus seinem Gehäuse.

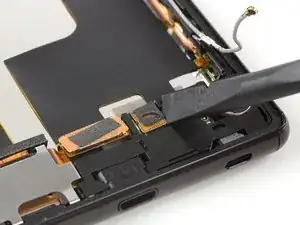

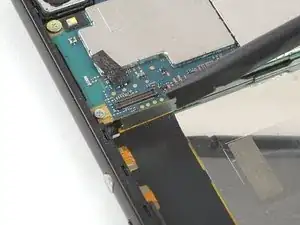

Heble und löse das Kabel der Seitentasten auf der linken Seite des Motherboards mit einem Spudger.

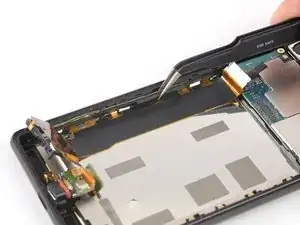

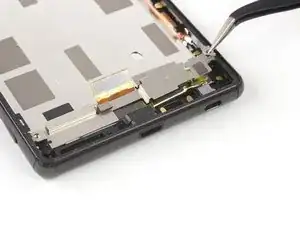

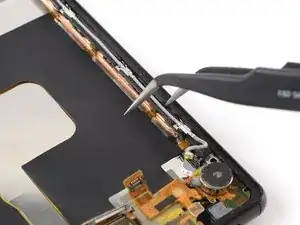

Löse die Klammern zwischen Kabel und Mittelrahmen mit einer Pinzette.

Ziehe das Kabel für die Seitentasten ab und entferne es.

Entferne das Kabel der Seitentasten inklusive Abdeckung des Lautsprechers und Ladeanschluss.

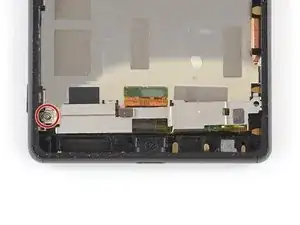

Entferne die 2.4 mm #00 Kreutzschlitzschraube.

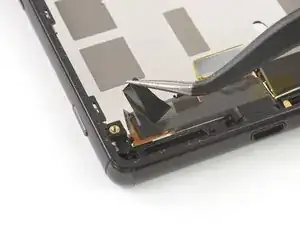

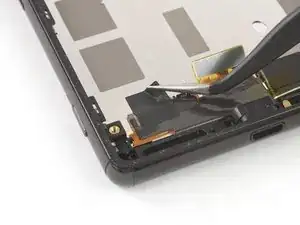

Hänge die Metallabschirmung über dem Displaykabel mit der Pinzette aus und entferne diese.

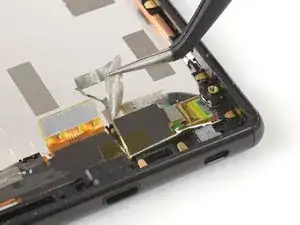

Benutze eine Pinzette, um damit den schwarzen Kleber auf der linken Seite des Displaykabels abzuziehen.

Entferne anschließend auch den silbernen Klebestreifen auf rechten Seite des Displaykabels.

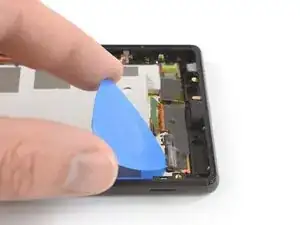

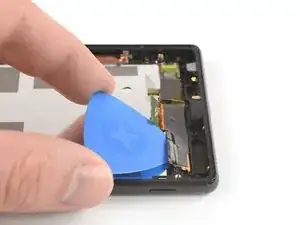

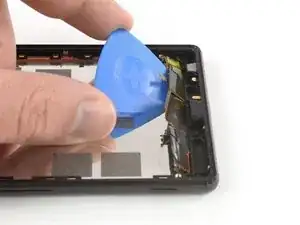

Schiebe ein Plektrum unter die linke Seite des Displaykabels

Benutze das Plektrum, um das Displaykabel hochzuhebeln.

Ziehe nun vorsichtig das Plektrum von links nach rechts, um das Displaykabel vom Mittelrahmen zu trennen.

Lege einen erhitzten iOpener für zwei Minuten auf das Display, damit sich der Kleber darunter löst.

Bringe einen Saugheber am oberen Rand des Handys direkt unter dem Ohrhörer-Lautsprecher.

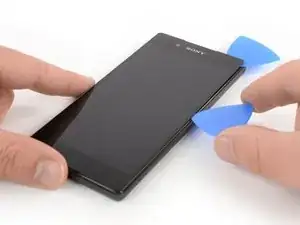

Benutze den Saugheber, um das Display anzuheben und nur die Spitze eines Plektrums in den Spalt am rechten unteren Rand bei den Lautsprechern einzuführen.

Schiebe das Plektrum zu der oberen rechten Ecke, um den Kleber zu lösen.

Lasse das Plektrum in der Position stecken. Damit verhinderst du, dass der Kleber den Rand wieder verschließt.

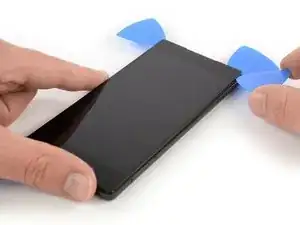

Setze ein zweites Plektrum in die rechte obere Ecke des Displays ein.

Ziehe das Plektrum entlang des Mittelrahmens, um den Kleber unter dem rechten Rand vom Display zu lösen.

Lasse das Plektrum in der unteren rechten Ecke stecken. Damit verhinderst du, dass der Kleber den Rand wieder verschließt.

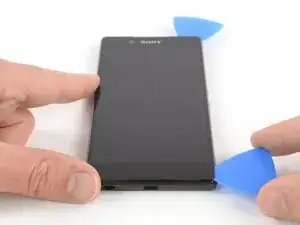

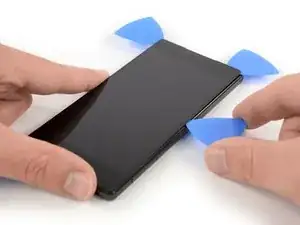

Setze ein drittes Plektrum in die rechte untere Ecke des Displays.

Ziehe das Plektrum zur linken Ecke, um den Kleber unter dem Display zu lösen.

Lasse das Plektrum in der unteren linken Ecke stecken. Damit verhinderst du, dass der Kleber den Rand wieder verschließt.

Schiebe ein viertes Plektrum unter den linken unteren Rand des Displays.

Ziehe das Plektrum entlang des Mittelrahmens, um den Kleber unter der linken Seite des Displays zu lösen.

Ziehe das Plektrum um die obere linke Ecke des Displays, um den restlichen Kleber zu lösen.

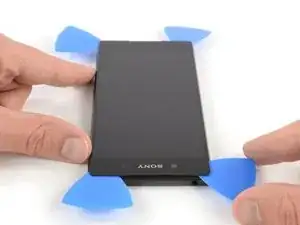

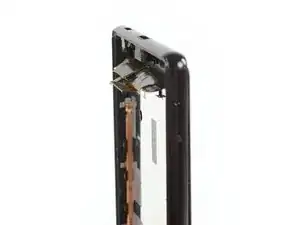

Entferne langsam das Display vom Rahmen und schneide dabei allen verbleibenden Kleber durch. Achte darauf, dass das Flachbandkabel nicht mehr am Rahmen hängt und fädle es vorsichtig durch den Spalt.

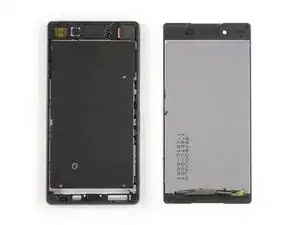

Entferne das Display.
