Sony Xperia Z5 Einheit der Ladebuchse austauschen

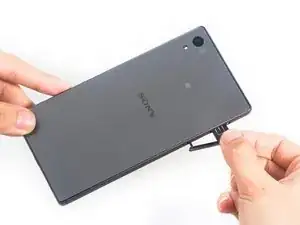

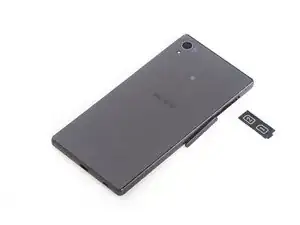

Entferne den SIM Karteneinschub.

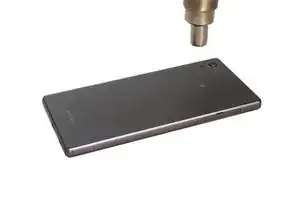

Erwärme die Rückabdeckung um die Verklebung aufzuweichen.

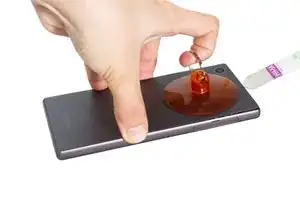

Setze einen Saugnapf auf und ziehe daran. Setze einen Metallspatel in den entstandenen Spalt.

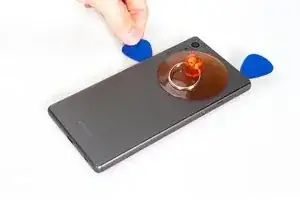

Setze in den Spalt ein paar Plektren ein und lasse diese um den Rand herum laufen. Dadurch wird die Klebeverbindung aufgetrennt.

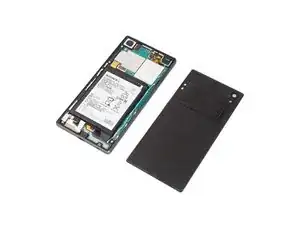

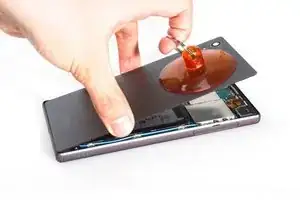

Entferne die Rückabdeckung.

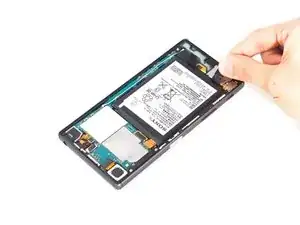

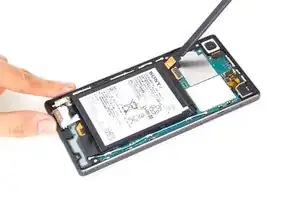

Löse den Akkustecker und ziehe die Klebestreifen heraus.

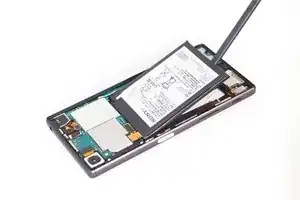

Hebele den Akku hoch.

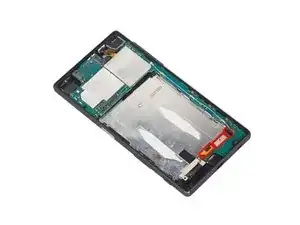

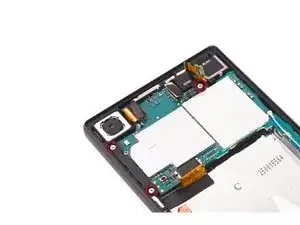

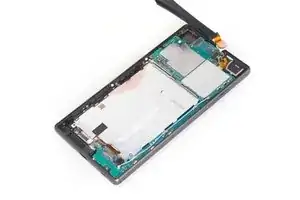

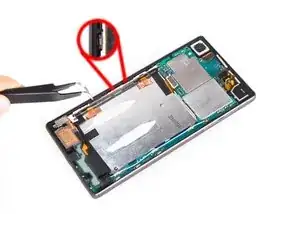

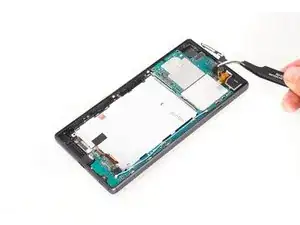

Löse die Stecker von Rückkamera, Frontkamera, Audiobuchse und Hauptkabel von der Hauptplatine. Drehe alle Schrauben auf der Hauptplatine heraus.

Nimm die Kunststoffhalterung ab.

Entferne die Metallabdeckung vom Lautsprecher und drehe die Schrauben heraus.

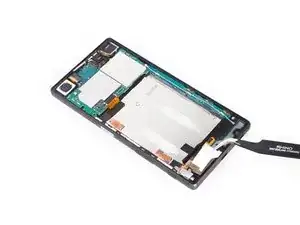

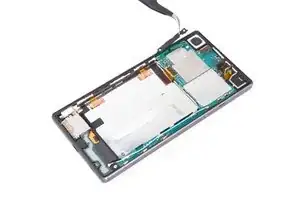

Hebele den unteren Teil der Hauptflexeinheit hoch und löse ihn.

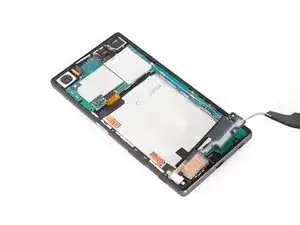

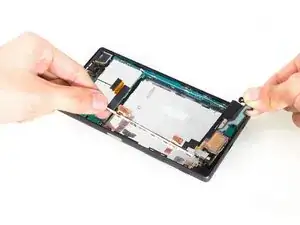

Entferne die Hauptflexeinheit. ( Achtung: daran befindet sich auch der Fingerabdrucksensor, sei beim Ablösen vorsichtig)

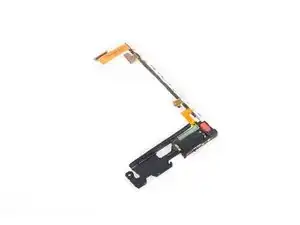

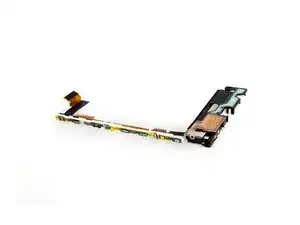

Das ist die Hauptflexeinheit. (Daran befestigt ist auch der Lautsprecher und der Vibrationsmotor).

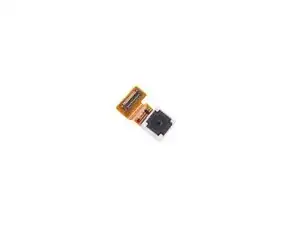

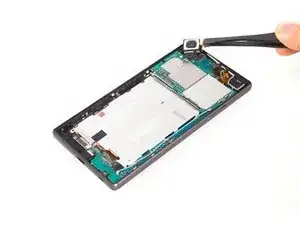

Entferne die Rückkamera.

Entferne die Halterung, dann die Frontkamera.

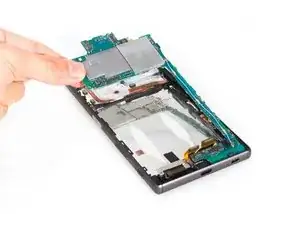

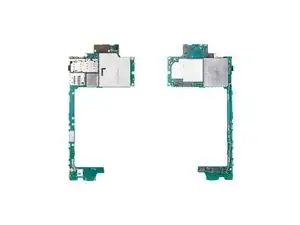

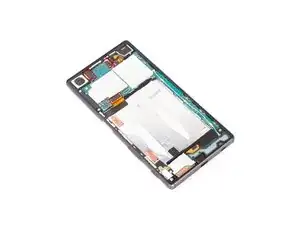

Entferne die Stecker von der Hauptplatine. Entferne die Hauptplatine.

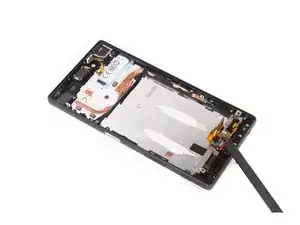

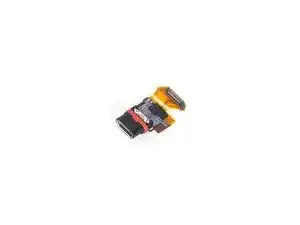

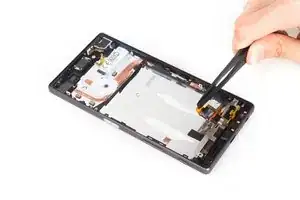

Entferne die Einheit der Ladebuchse.
