Einleitung
Diese Geräte sind recht einfach aufgebaut und so sind auch die Störungen leicht zu identifizieren. Nimm dir trotzdem die Zeit, vorher eine Anleitung zu lesen und studiere die beiden Tutorials über die Funktionen, so vergrößerst du deine Chancen auf eine erfolgreiche Reparatur.
Erfahrungsgemäß sind die meisten Störungen hier zu finden: Bei den Heizdrähten, bei den Schaltkontakten und bei der Elektronik. Hier werden die ersten beiden behandelt, bei der dritten nicht, denn die Toaster unterscheiden sich hier je nach Gerät. Im letzten Fall muss man die Bauteile genau überprüfen, eventuell auslöten und austauschen. Leider sind die Schaltbilder der Elektronik praktisch nie veröffentlicht.
- Probleme bei den Schaltkontakten:
- Überprüfe, ob wirklich alle Kabel zwischen dem Anschluss und den Kontakten den Strom durchleiten, dann von den Kontakten zu den Heizwiderständen, zur Elektronik und zum Elektromagnet.
- Überprüfe die Widerstände der Heizdrähte und des Elektromagneten mit einem Ohmmeter. In seltenen Fällen geht der Elektromagnet kaputt. Nutzte die Gelegenheit und reinige den unteren Teileil des Elektromagneten, hier sammeln sich gerne Rückstände an, so dass er den Schieber nicht mehr richtig halten kann.
- TIPP: Um den Fehler zu finden, schalte den Toaster ein und halte den Hebel für etwa 15 Sekunden gedrückt (ohne Brot einzulegen). Prüfe, ob das Heizelement im Inneren rot glüht. Wenn dies der Fall ist, ist der Heizdraht in Ordnung. Ist dies nicht der Fall, so liegt der Fehler beim Heizdraht. Im Folgenden wird beschrieben, wie man ihn repariert.
- Mechanische Probleme: Manchmal klemmt der Schieber und kann mit einer Pinzette oder einer kleinen Zange wieder gängig gemacht werden.
-
-
Häufig ist der Heizdraht unterbrochen. Wenn der Toaster nicht mehr heizt, oder der Schieber nicht mehr unten bleibt (1), muss der Widerstand des Heizdrahts mit einem Multimeter gemessen werden.
-

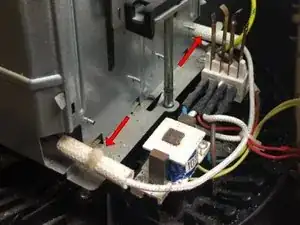

Um den Widerstand zu messen, musst du das Multimeter am Ein- und Ausgang des Heizdrahts anschließen. (hier sind es die weißen Kabel). Der Widerstand sollte unter 100 Ohm sein. (2).
-

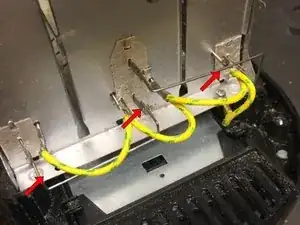

Wenn der Widerstand unendlich ist, musst du die unterbrochene Stelle finden. Verfolge den Verlauf der Heizdrähte auf den isolierenden Mica-Platten. Hier bei uns sind es insgesamt vier. Die Heizdrähte sind in Reihe geschaltet und durch Kabel am Ende miteinander verbunden. Hier kann man die Einzelmessungen durchführen.
-
-
-

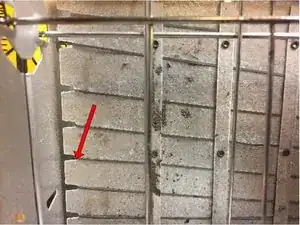

Wenn du die defekte Stelle am Heizdraht gefunden hast, kannst du sie reparieren. Der Heizdraht besteht aus einer Legierung aus Nickel und Chrom, (*1) welche nicht gelötet werden kann. Die Verbindung muss deshalb durch einen Draht mit einem Quetschverbinder hergestellt werden. (*2)
-

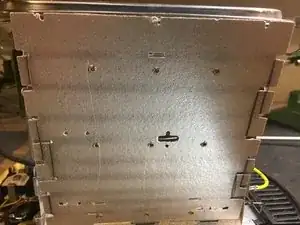

Achtung: Die Demontage des Isolationsmaterials ist schwierig. Du solltest nach Möglichkeit die Isolierung nicht ausbauen, hierzu gibt es ein Video (*2)
-
-
-

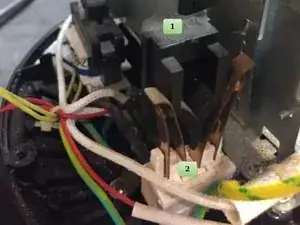

Die Leistung dieser Geräte liegt zwischen 600 W und 1200 W, die Schaltkontakte (mit 2 markiert) müssen also einen Strom zwischen 2,5 A und 5 A aushalten, (1) das ist viel, wenn man den geringen Querschnitt betrachtet. Die Kontakte können beschädigt sein, ihr Widerstand kann größer werden, sie können dadurch heiß werden und die Kontakte abbrennen.
-
Wenn die Kontakte verkohlt sind, musst du sie mit einer kleinen feinen Feile reinigen und die Feile zwischen den Kontakten gegebenenfalls mit einer Zange festhalten. Überprüfe, ob die Schaltnocke (Markierung 1) die beiden Kontakte durch kräftigen Druck auf die Messer schließt.
-
Jetzt bist du durch und hast die beiden üblichsten Störungen untersucht.
Wir hoffen, dass du mehr über dein Gerät gelernt hast und dass es jetzt wieder funktioniert.
Wenn es dir gefallen hat (oder auch nicht!), dann schreibe einen Kommentar. Und wenn du bei uns in der Gegend bist, dann schaue mal vorbei. Wir veranstalten Reparaturcafés, geben Erklärungen und mehr...
