Einleitung
Der Stecker am Ladegerät des Microsoft Surface Pro 3/4/5/6/7 ist so konstruiert, dass es zu Kurzschlüssen kommen kann. Das Aufladen funktioniert dann nicht mehr.
Zum Glück ist die Elektronik kurzschlussfest, es reicht also, den Fehler zu beseitigen. Die Reparatur ist einfach.
-
-

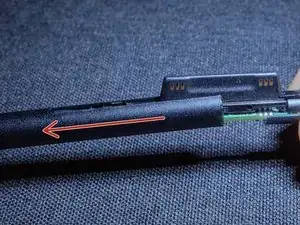

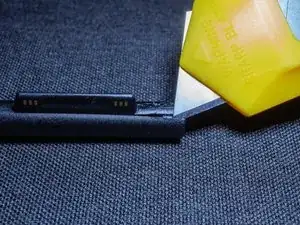

Setze eine Klinge in die beiden Spalte am Ende ein.
-

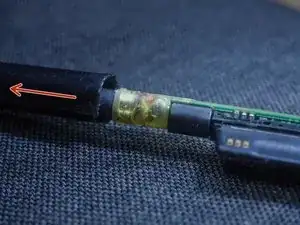

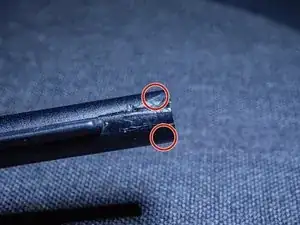

Das äußere Gehäuse des Steckers ist an einigen Stellen verklebt.
-
Trenne die Klebestellen mit der Klinge durch und mache mit dem nächsten Schritt weiter.
-
-
-

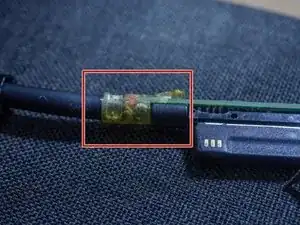

Entferne die Vergussmasse mit Hilfe einer Klinge und einer Pinzette, bis die Drähte frei liegen.
-
Arbeite behutsam!
-
-
-

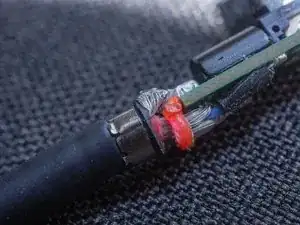

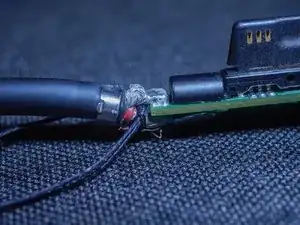

Microsoft hat diesen Abstandshalter eingebaut, um einen Kurzschluss des positiven und negativen Leiters zu verhindern.
-
Leider reicht dieser Abstandshalter in manchen Fällen nicht aus. Im nächsten Schritt wird gezeigt, wie er durch einen besseren ersetzt werden kann.
-

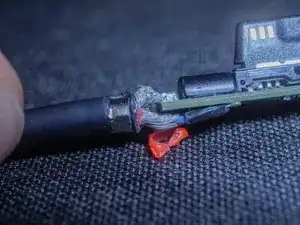

Entferne den roten Abstandshalter.
-
-
-

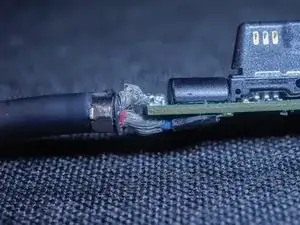

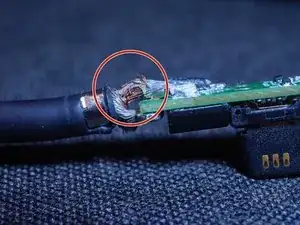

Hier ist der Kurzschluss zu sehen. Einige Drähtchen sind abgebrannt. Wenn es nicht zu viele sind, macht das nichts.
-
Die beiden Pole haben Kontakt zueinander. Reinige die Stelle und entferne alle Verunreinigungen.
-
-
-

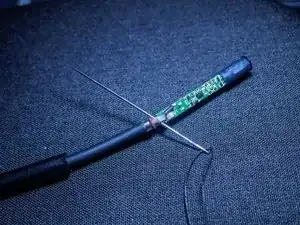

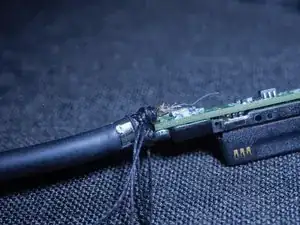

Nachdem sich keine Drähtchenmehr im Stecker berühren, musst du sie mit einem Baumwollfaden und einer Nähnadel gut isolieren.
-
Führe den Faden in vielen Windungen um die Drähte herum, bis sicher ist, dass sie sich niemals mehr berühren können.
-
-
-

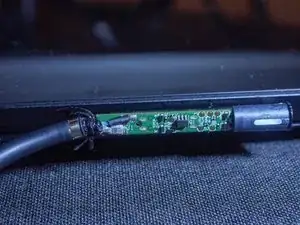

Probiere, ob der Adapter wieder funktioniert, bevor du den Stecker wieder zusammenbaust. Wenn er mit dem Surface Pro verbunden ist, muss die weiße LED leuchten.
-

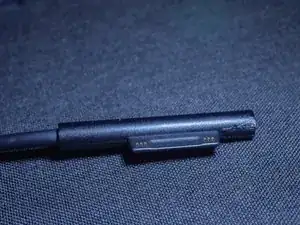

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
10 Kommentare
Nice guide for fixing the Surface Pro charger that I’ve used to fix SP6 charger that was intermittently charging at first and not charging at all later.
Was, wenn das Kabel beschädigt ist? Kann man das selbst reparieren? Danke, Oskar
I don't think so, unfortunately! You can cut some sections and resolder it to the end connector, but that is an advanced repair, and only works if the damaged end is on the connector side
I've replaced my charger 3 times, twice with cheap off-brand replacements. These instructions let me avoid a 4th! My cheap replacement charger had even less insulation than the original. Yikes!! But now it's working great again! Thanks so much! I will check this site before replacing my stuff in the future. :D
