Synology DS918+ - komplette Demontage

Geschrieben von: Sébastien
  • Kommentare: 18
Synology DS918+ - komplette Demontage

Schwierigkeitsgrad

Mittel

Schritte

19

Zeitaufwand

1 Stunde

Einleitung

Hier ist eine Anleitung, um das NAS komplett zu zerlegen, inklusive der Hauptplatine.

Hinweis: der Nutzen dieser Anleitung ist begrenzt.

Tatsächlich lassen sich die meisten Bauteile, die vom Benutzer ausgetauscht werden können, ohne Demontage auswechseln. (Festplatten, Speicher, SSD)

Das ist eine erhebliche Verbesserung, die Modelle DS415+/DS916+ mussten noch ganz zerlegt werden, um einen einfachen Speicherriegel zu ersetzen.

Nur noch die Batterie für den Speicher auf der Hauptplatine und die Lüfter sind nicht direkt erreichbar, für sie muss das NAS geöffnet werden.

Für die Demontage brauchst du etwa eine Stunde, mit Erfahrung auch weniger.

Die Fotos wurden mit einer Canon EOS 7D und einem iPhone erstellt, eine LED Beleuchtung hat dabei geholfen.

  1. XBxx2gnjXxXBJyEc
    XBxx2gnjXxXBJyEc
    hmbnUxP2vesSE5Xk
    2nLGkEsj3gIvMbu5

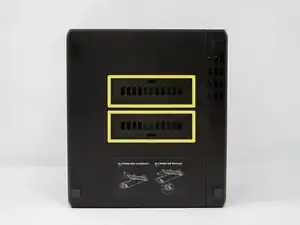

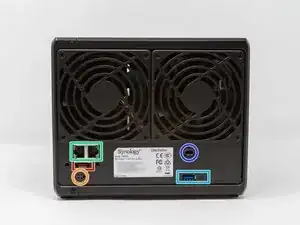

    • Hier die Gehäuseseiten von Interesse: Vorderseite mit den Festplatteneinschüben, Rückseite mit Lüftern und Anschlüssen, Unterseite mit Klappen für die SSD

    • Dieses NAS DS918 + ist ausgestattet mit 4 GB RAM (8 GB max.), einem INTEL Celeron J3455 64-bit Quad Prozessor, vier SATA Festplatteneinschüben.

    • Zwei RJ45 Gb Anschlüsse

    • Eine Kensington K-Lock Diebstahlsicherung

    • Zwei M.2 NVMe 2280 Anschlüsse

    • Eine Buchse für die Stromversorgung

    • Zwei USB-3-Anschlüsse, einer auf der Vorderseite, der andere auf der Rückseite

    • Ein eSATA-Anschluss

  2. AGhaFAY4ciEHA3Ri
    AGhaFAY4ciEHA3Ri
    gJfIprEjnVrUDRpa

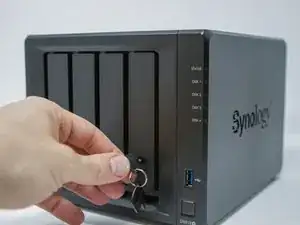

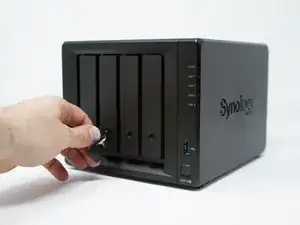

    • Entriegle vor der vollständigen Demontage die Caddies (Laufwerkrahmen) mit dem mitgelieferten Schlüssel.

  3. CmdNLiRB1RVj3RVr
    CmdNLiRB1RVj3RVr
    11n6DZy5m4P5Dfsi
    HOOauiPqYcDyb2Ce

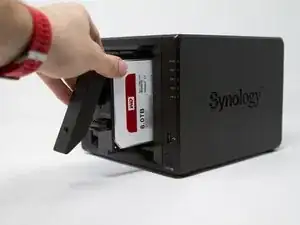

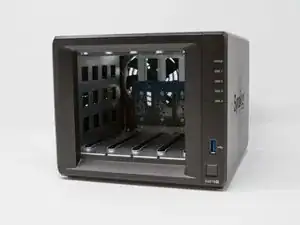

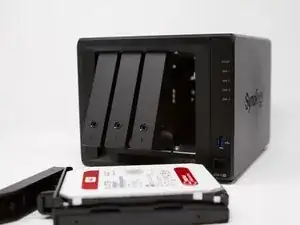

    • Die Festplatten sind entriegelt; ziehe sie aus ihren Einschüben heraus.

    Please remember for Active installations to label and replace your disks in the exact same order.

    James Needham -

  4. tBuJGJmySVATiwdi
    tBuJGJmySVATiwdi
    hPik2lso3riVEjDs
    IkrTJEaW1iQ3jOlN

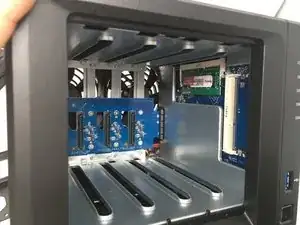

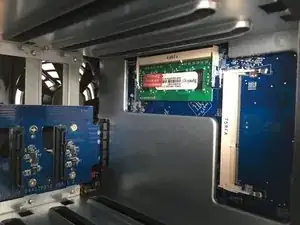

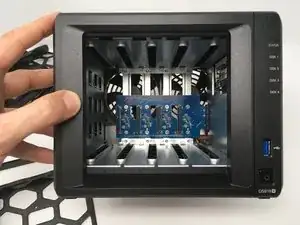

    • Eine deutliche Verbesserung: der Speicher ist direkt zugänglich, ohne das Gehäuse zu öffnen und zwar der Originalspeicher als auch die Erweiterung.

  5. LqjAbJOQ2BdaXGjE

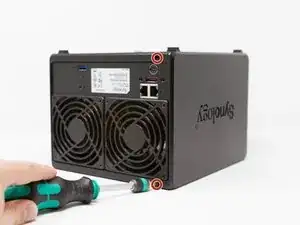

    • Entferne die beiden Schrauben auf der Gehäuserückseite, eine oben und eine unten. (nicht die über dem USB-Anschluss)

  6. BrlAVdt65ZFL6LgK
    BrlAVdt65ZFL6LgK
    KqYpTApSWFGZKkyS
    ViRf61ZcEN1A4S6j

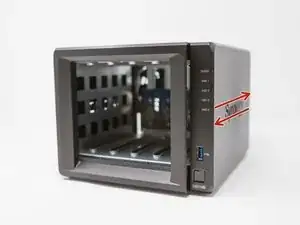

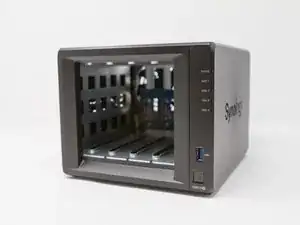

    • Schiebe das Gehäuseoberteil nach vorne, dann nach außen. (im Bild nach links)

    Any mounted SSD needs to be removed first, as otherwise the housing can get stuck on those and cause the SSD lock to disengage or even damage the SSD.

    Aemony -

  7. PNyEkfT5VLdmZVlF
    PNyEkfT5VLdmZVlF
    ZTsAtlbHtgwSmhAX
    3FrmeHHhFDQZLQbr

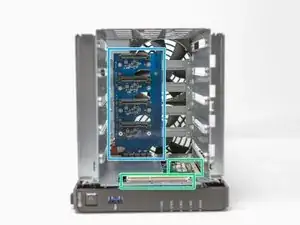

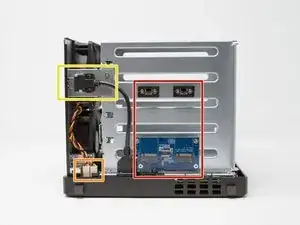

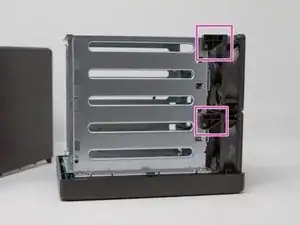

    • rot: M.2 2280 SSD-Erweiterungskarte

    • gelb: USB 3-Anschluss

    • orange: interne Anschlüsse der 2 Lüfter

    • grün: 2 RAM-Slots

    • blau: SATA III Backplane (4 Festplattenschächte)

    • pink: Befestigung der Lüfter am Gehäuse

  8. MJKYFvYTIHeMKZDi
    MJKYFvYTIHeMKZDi
    pdPXU2cn5R4qXvEW
    qbjrgOYifU5QLZSg

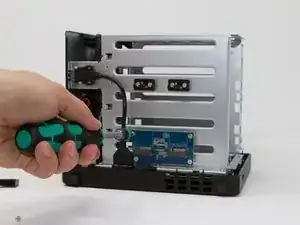

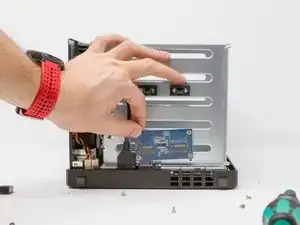

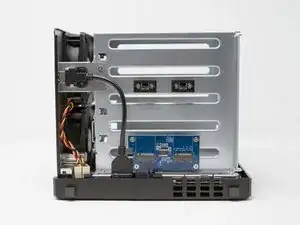

    • Entferne die vier Schrauben von der Platine der M.2. SSD.

    • Ziehe die Platine heraus.

  9. XUSL6ULMmJBjxZQH

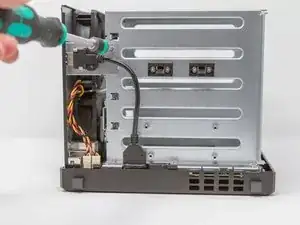

    • Entferne die Schraube von der Halterung des USB-3-Anschlusses.

    • Entferne auch die Schraube am USB-3-Anschluss auf der Rückseite. (Kann auch noch später erfolgen)

    • Der USB-3-Anschluss ist an der Hauptplatine befestigt und sollte nicht entfernt werden, er behindert die Demontage nicht.

  10. BSykmOqXAV5t2ptK

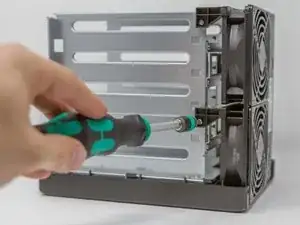

    • Entferne die Schrauben der beiden Abstandshalter, mit denen der Laufwerkskäfig und die beiden Lüfter fest verbunden sind.

  11. gMcoU4lbmuEWDySQ
    gMcoU4lbmuEWDySQ
    NmAVSsQ2U6Qsb66j

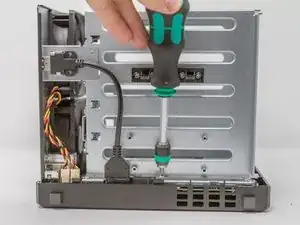

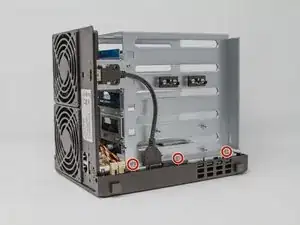

    • Entferne fünf Kreuzschlitzschrauben.

    • Entferne dann drei weitere Schrauben unten auf der Seite der SSD-Erweiterungskarte.

  12. kXTEaXYvAF6sFSvH

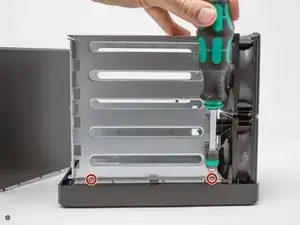

    • Dann zwei Schrauben oben am Gerät.

  13. loMAHBAgDaeYuJDD
    loMAHBAgDaeYuJDD
    iTZlNAZHU6mjitas
    kl4mvZ2AtSNvWflK

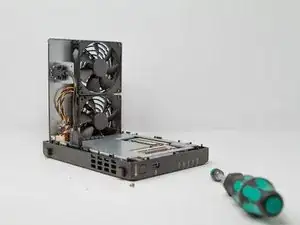

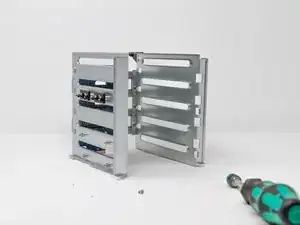

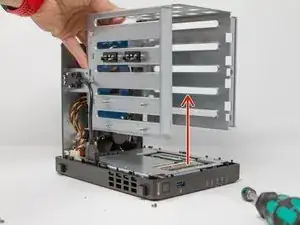

    • Überprüfe nochmals, ob alle Schrauben weg sind, hebe dann den Festplattenkäfig hoch.

    • Achte auf die Backplane und ihren Anschluss. Schaue lieber zweimal hin. Sie muss sich ohne große Kraftanwendung lösen und der Festplattenkäfig muss alleine herauskommen.

  14. 44YG6mCtAWrO6iKi
    44YG6mCtAWrO6iKi
    shHq4SHuWHeNQrWd
    ttIptLUATtMP3la6

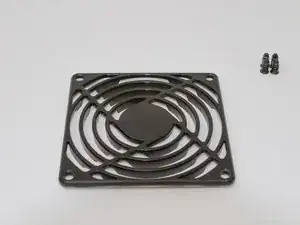

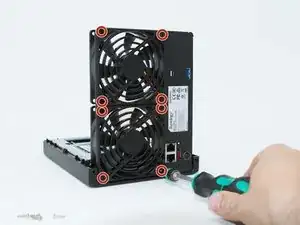

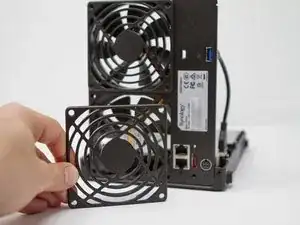

    • Entferne die acht Schrauben vom Lüftergitter. Diese Schrauben befestigen das Gitter und die Lüfter.

    • Zum Ausbau der Hauptplatine ist es nicht unbedingt nötig, die Lüfter zu entfernen.

    • Achte beim Zusammenbau der Gitter darauf, dass die beiden sehr kleinen erhöhten Laschen auf der Rückseite der Kunststoffgitter in die beiden kleinen Löcher zwischen den Schrauben auf der Unterseite der Lüfter passen!

    Confirmed: the motherboard can be removed with the fans still attached (eg. for access to the reset switch if it is faulty)

    Mike Wyer -

  15. 6EFpHCZxSTDf2d5b

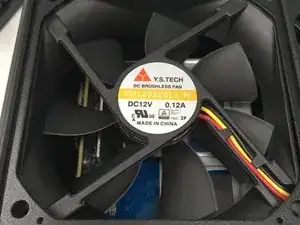

    • Aus der technischen Dokumentation von Y.S. TECH :

    • Spannung: 12 Vdc (7 V - 13,2 V Spannungsbereich) bei 100 mA (Verbrauch).

    • Lebensdauer @ 40°C L10: 50000 h.

    • Geräuschpegel: 23 dB

    • Max Luftstrom: 1,03 m³/s

    • Rotationsgeschwindigkeit: 1900 U/min.

    • Gewicht: 100 g

  16. 34WoJek3XHvFAnZQ
    34WoJek3XHvFAnZQ
    TemAWt2ZxipoYLiW

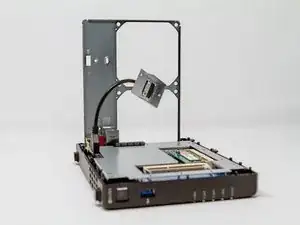

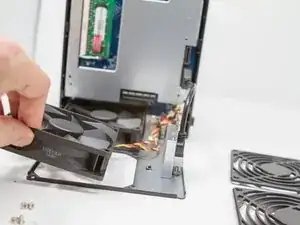

    • Trenne die Lüfterkabel ab, achte darauf, dass du die richtigen auf der Hauptplatine findest. (Man weiß ja nie...)

    • Entferne die Lüfter.

    • Drehe auch vorsichtig die Befestigungsschraube des USB-3-Anschlusses an der Rückseite heraus. (wenn noch nicht geschehen)

  17. NiDxGl1DGMN2m6NN
    NiDxGl1DGMN2m6NN
    6EeMvyrOMrBfvTwX
    qK4gByaQ246KXxQl

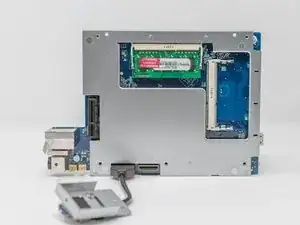

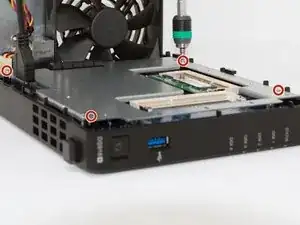

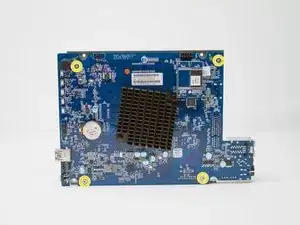

    • Entferne die vier Schrauben, mit denen die Hauptplatine befestigt ist.

    • Entferne die Hauptplatine vom Gehäuse. Achte dabei auf den USB-3-Anschluss auf der Vorderseite und die Einschalttaste. Bewege dazu die Vorderseite ein wenig und hebe die Hauptplatine nach oben heraus.

    • Wenn die Hauptplatine entfernt ist, dann drehe die vier Schrauben heraus, mit denen die Metallabdeckung befestigt ist.

  18. slcIFxRo5sVFXykA

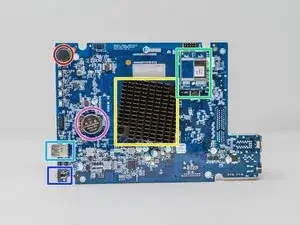

    • Prozessorseite des Motherboards

    • INTEL Celeron J3455 / 64-bit / Quad-Core 1.5 Burst up to 2.3 GHz

    • Arbeitsspeicher Stack

    • Interner Piepser

    • USB 3-Anschluss

    • Taste zum Einschalten (Power-on)

    • Flash-Speicher mit vorinstalliertem DSM 6.1-Kernel, damit der NAS vor der vollständigen Installation des Betriebssystems booten kann.

    • UEFI-Chip Insyde H2O BY56 ??

    The reset switch is the small white component under the ethernet ports (on the far right of this photo).

    It snaps off easily with a pair of pliers.

    Mike Wyer -

  19. lGhQcg2LvwkGJsJD
    lGhQcg2LvwkGJsJD
    YcYu4BKsACoPpFUX

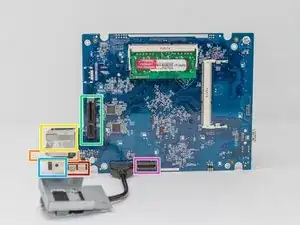

    • Speicherseite des Motherboards (vorbestückt mit 4 GB RAM)

    • Anschluss für NVMe M.2 SSD-Erweiterungskarte

    • Anschluss (PCIe??) für SATA-Laufwerkserweiterungskarte

    • Lüfteranschluss (x2)

    • Anschluss für Netzteil

    • RJ45-LAN-Anschluss (8P8C) x2

    • eSATA-Anschluss

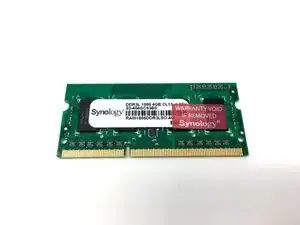

    • Original 4 GB DDR3L 1866 RAM-Arbeitsspeicher

    Can someone add a functional HDMI directly on the motherboard?

    joe nyaga -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Vorsicht beim Einbau der Lüftungsgitter. Du musst die beiden erhöhten Laschen auf den beiden Gittern in die entsprechenden Löcher unten zwischen den Schrauben an den Lüftern einpassen.
