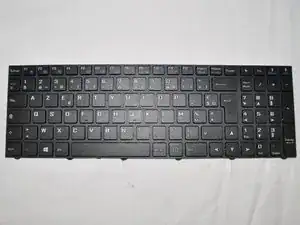

Tastatur aus dem Why! NK50SZ austauschen

Geschrieben von: Felice Suglia
  • Kommentare: 0
Tastatur aus dem Why! NK50SZ austauschen

Schwierigkeitsgrad

Sehr einfach

Schritte

7

Zeitaufwand

8 Minuten

Einleitung

  1. mSEJ6DeRDwceNFXl
    mSEJ6DeRDwceNFXl
    DbeBGmhjoLnEhcAk
    snVuMMmsubUvWXys

    • Entriegelt die rechte Klammer und halte die linke Klammer mit dem Finger entriegelt.

  2. Q5vU4QkvpBJ21jdh
    Q5vU4QkvpBJ21jdh
    1wViXKxmdjoSyuC5

    • Während die linke Verriegelung festhält, hebe den Akku aus dem Schlitz unter der rechten Verriegelung.

  3. yBvYQenhynGWFyWY
    yBvYQenhynGWFyWY
    j2nnavcbLfLCTiti
    RTTWcSfPEXPPUPBq

    • Löse die 6 Schrauben und hebe dann die Abdeckung an.

  4. Ctc5SuRU4XEjiTYK
    Ctc5SuRU4XEjiTYK
    YA4I6Q15E2rLJwdv
    OH5kvjv53L1a1jJ5

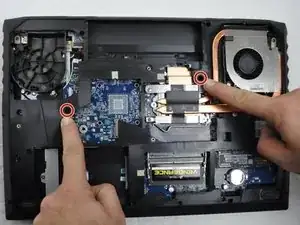

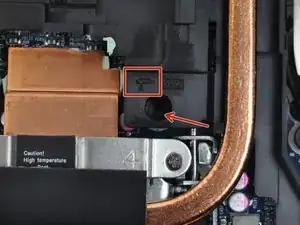

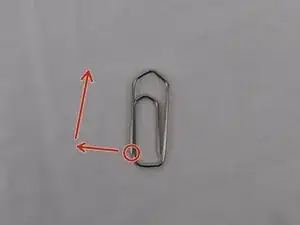

    • Die beiden Schrauben herausdrehen und eine Büroklammer nehmen.

    • Es muss so aufgeklappt werden, dass es mit dem dafür vorgesehenen Symbol in den Schlitz geschoben werden kann.

  5. kI2cy6FIDuWSyMos
    kI2cy6FIDuWSyMos
    vr5J56Zb4bG3DpVw
    mTORDfHoiyLgxNoH

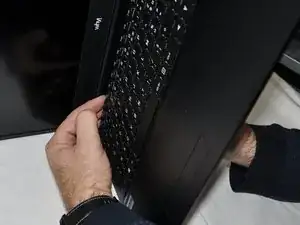

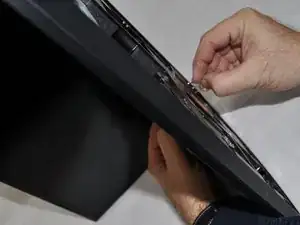

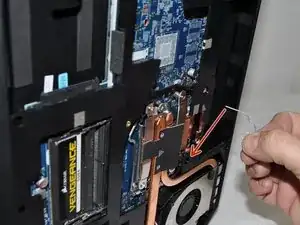

    • Die Büroklammer in den Schlitz einführen und die Tastatur lösen.

  6. tTt4w2TJg3USN2jc
    tTt4w2TJg3USN2jc
    xBqkX32xVSHDbG5k
    f3xxHBcSDZB25fFh

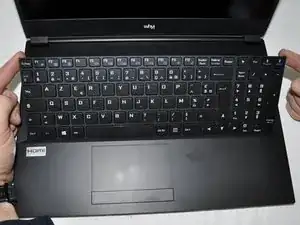

    • Die Tastatur anheben, aber nicht entfernen.

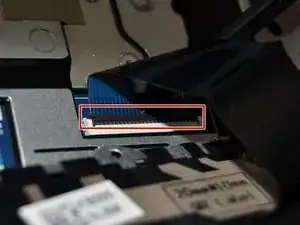

    • Das Kabel ausfindig machen, mit dem es an der Hauptplatine befestigt ist.

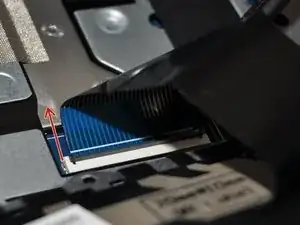

    • Die Klammer öffnen und das Kabel entfernen.

    • Die Tastatur kann nun entfernt werden.

  7. qrTbtVOxjkDqKpU2

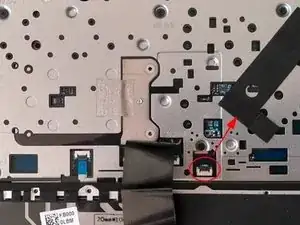

    • Wer eine Tastatur mit Hintergrundbeleuchtung besitzt und diese mit der Originaltastatur austauschen möchte, muss den Klebestreifen entfernen und das zweite Kabel in den rot umrandeten Anschluss stecken.

Abschluss

Um dein Gerät wieder zusammen zubauen, befolge die Anweisungen in umgekehrter Reihenfolge.
