Tchibo Cafissimo Due 276198 Boiler entkalken Replacement

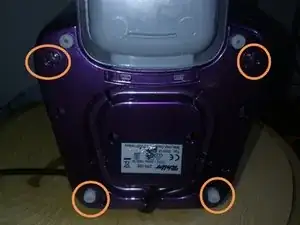

4 Torx Schrauben lösen. Zwei sind unter den Gummifüßen versteckt.

Wassertank entfernen. Das Gerät auf den Kopf stellen und das Innenleben nach oben wegziehen. Dabei das Netzkabel nachführen.

Das Gerät wieder mit der Klappe nach oben aufstellen, den Wassertank befüllen und einsetzen.

Maschine anstecken. ACHTUNG! Innen nichts berühren. Maschine durch Drehen des Schalters bis zum Einrasten aufheizen. Wenn die Maschine heiß ist und dauerhaft leuchtet den Startknopf drücken.

Beobachte alle Schläuche ob sich das Wasser bewegt. Wenn sich das Wasser bewegt, aber kein Wasser oben in den Kapselbehälter lâuft ist der Boiler verkalkt und dadurch verstopft. Das Wasser läuft dann durch das Überdruckventil im Kreis zum Tank zurück.

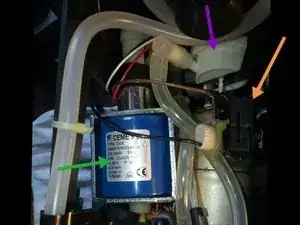

Grüner Pfeil: Wasserpumpe

Oranger Pfeil: Thermoschalter und Thermosicherung für den Boiler

Lila Pfeil: Flowmeter zur Messung der Durchlaufmenge

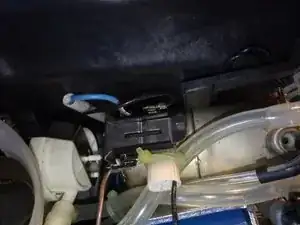

Direkt am Boiler hängt auch noch das Magnetventil. Auf dem Bild ist nur noch das Messingstück zu erkennen

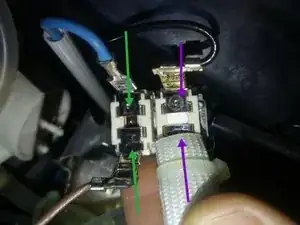

Grüne Pfeile: Thermosicherung

Lila Pfeile:Thermostat

Dieser Doppelschalter kann einfach vom Boiler ausgeklickt werden. Wenn die grüne Thermosicherung ausgelöst hat (Schmelzsicherung) muss diese erneuert werden. Kann passieren wenn der Thermoschalter defekt ist oder kein Wasser im Boiler ist. Ersatz habe ich im Netz nicht gefunden.

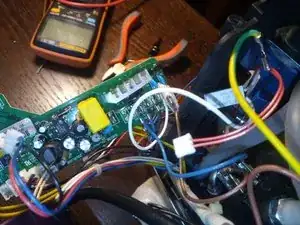

Zum Überprüfen ein Multimeter verwenden. Stromlos!!!!!

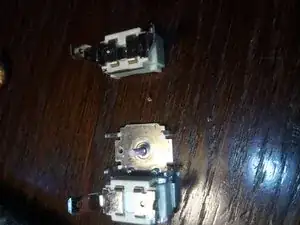

Am zerlegten Schalter kann man den Schmelzstift erkennen. Wenn der Schalter zu heiß wird schmilzt der Stift etwas zusammen. Dadurch berühren sich die beiden Kontaktflächen nicht mehr.

Wenn der normale Entkalkvorgang nach Gebrauchsanleitung nicht ausgereicht hat um einen Durchfluß zu erhalten muß der Boiler ausgebaut werden.

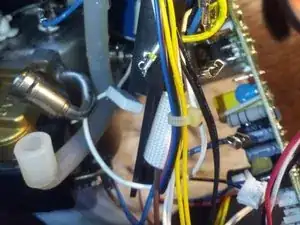

Am besten die Kabel für den Boiler (gelb L, blau N 1) und das Ventil (blau N2, braun V) abziehen. Fotos machen.

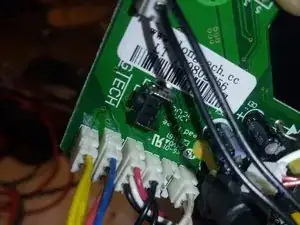

Die kleinen Stecker: doppelgelb, schwarz/rot/blau, schwatz/weiß/rot, doppelschwarz, doppelrot, doppelweiß auch nach Bedarf abziehen. Nicht am Kabel sonder am Stecker ziehen.

Der Boiler ist mit zwei Torx befestigt. Die beiden Schläuche sind mit Klammern befestigt. Diese können mit einer Zange abgezogen werden. ACHTUNG!!! Der Boiler steht bei einer Verkalkung am unteren Anschluß unter Umständen unter Druck. Die Klammer mit einer Zange greifen, einen Lappen darüber legen und abziehen.

Wenn alle Kabel und Schläuche ab sind und die beiden Schrauben entfent wurden kann der Boiler aus dem Gehäuse genommen werden.

Mit einer Spritze kann nun in der untern Öffnung Entkalker eingefüllt werden. Wenn das Entkalken erfolgreich war tropft der Entkalker durch das gebogene Röhrchen am anderen Ende raus. Da die Öffnung sehr klein ist, ist es etwas knifflig den Entkalker einzufüllen.

Danach alles gut spülen und wieder zusammenbauen. Dichtungsringe an den Boilerschläuchen mit Silikonfett behandeln. Dann rutschen sie leichter rein.
